| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-4P-Circulator |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| डिलीवरी का समय: | 5-8 work days |
| भुगतान की शर्तें: | T/T, Western Union |
4 पोर्ट ऑप्टिकल सर्कुलेटर का उत्पाद अवलोकन

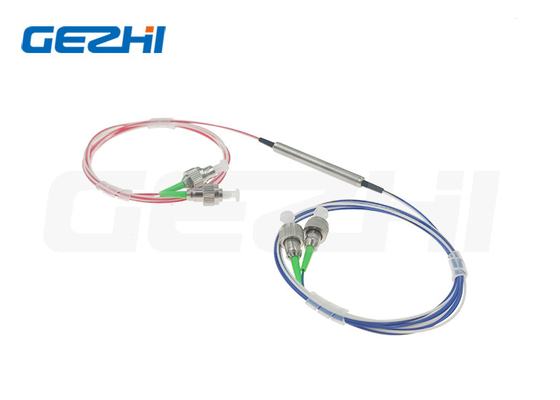

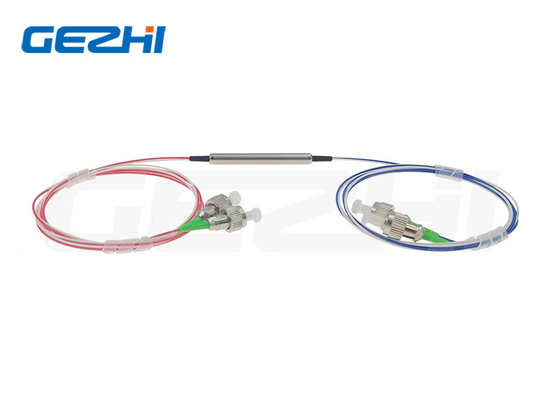

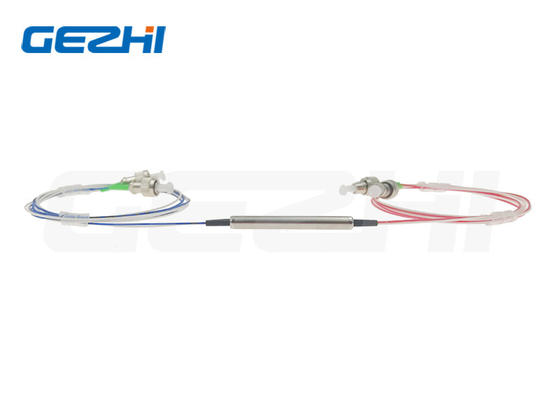

CATV सिस्टम के लिए फाइबर ऑप्टिकल 4 पोर्ट 1550nm सर्कुलेटर
फाइबर ऑप्टिकल सर्कुलेटर
4 पोर्ट ऑप्टिकल सर्कुलेटर एक विशेष प्रकार का सर्कुलेटर है जिसमें एक इनपुट (पोर्ट 1), एक आउटपुट (पोर्ट 4) और दो सामान्य पोर्ट (पोर्ट 2 और 3) होते हैं।प्रकाश पोर्ट 1 से पोर्ट 2 तक जाता है। पोर्ट 2 पर, किसी भी आने वाली रोशनी को आउटपुट के रूप में पोर्ट 3 पर निर्देशित किया जाता है, जबकि पोर्ट 3 से सभी इनपुट को आउटपुट के रूप में पोर्ट 4 पर निर्देशित किया जाता है।
3 पोर्ट सर्कुलेटर की तुलना में, चार पोर्ट डिवाइस में एक अतिरिक्त द्वि-दिशात्मक पोर्ट होता है।इस प्रकार, इसका उपयोग अधिक लचीले या अधिक जटिल ऑप्टिकल फाइबर उप-प्रणालियों के निर्माण के लिए किया जा सकता है, जैसे ऐड/ड्रॉप मॉड्यूल, मक्स/डेमक्स मॉड्यूल, मल्टी-पोर्ट द्वि-दिशात्मक स्प्लिटर्स, डब्लूडीएम ऑप्टिकल राउटर इत्यादि।
4 पोर्ट ऑप्टिकल सर्कुलेटर की विशेषताएं और अनुप्रयोग
विशेषताएँ:
चार बंदरगाह संचालन
वाइड बैंड (+/-30एनएम 1310एनएम या 1550एनएम पर)
उच्च अलगाव
कम पीडीएल
एपॉक्सी मुक्त ऑप्टिकल पथ
अनुप्रयोग:
WDM सिस्टम जोड़ें/छोड़ें
द्वि-दिशात्मक संचार प्रणाली
ऑप्टिकल फैलाव क्षतिपूर्ति प्रणाली
की विशिष्टताएँ 4 पोर्ट ऑप्टिकल सर्कुलेटर
| पैरामीटर | पी ग्रेड | |
| ऑपरेशन वेवलेंथ (एनएम) | 1310±30 या 1550±30 या 1585±30 | |
| अलगाव (डीबी) | ठेठ | 0.6 |
| अधिकतम | 0.8 | |
| विशिष्ट अलगाव (डीबी) | ≥50 | |
| न्यूनतम अलगाव (डीबी) | ≥40 | |
| क्रॉस टॉक (डीबी) | ≥50 | |
| ध्रुवीकरण आश्रित हानि (डीबी) | <0.15 | |
| ध्रुवीकरण मोड फैलाव | <0.1 | |
| वापसी हानि(डीबी) | ≥50 | |
| पावर हैंडलिंग (mW) | 500 | |
| ऑपरेटिंग तापमान (℃) | -10~+75 | |
| पैकेज आयाम (मिमी) | Φ5.5xL50 या Φ5.5xL63 | |
परीक्षण का वातावरण
|
|
|
|
विडियो
विडियो
|
|
