| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | ऑप्टिकल स्विच मैट्रिक्स |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
स्वचालित मापन के लिए उच्च दक्षता 48*2x4 ऑप्टिकल स्विच मैट्रिक्स
विवरण

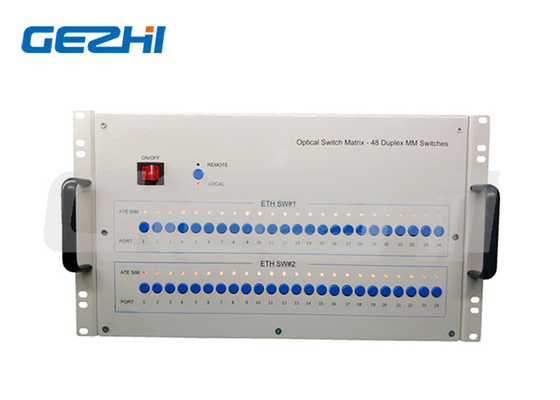

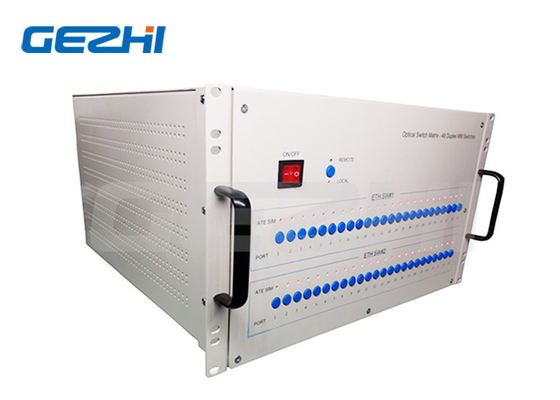

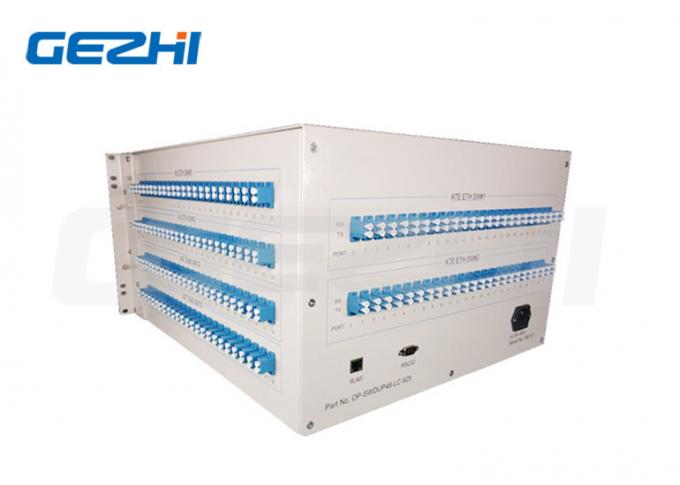

48पीसी 2x4 (D1x2) ऑप्टिकल स्विच रैकमाउंट
यह ऑप्टिकल स्विच एक प्रकार का प्रकाश पथ नियंत्रण उपकरण है।एक नियंत्रण प्रकाश पथ चलाता है और प्रकाश पथ को परिवर्तित करता है।48-D1X2-U में मैकेनिकल ऑप्टिकल स्विच के 2x4 सिंक्रोनस स्विच लाइट पथ संयोजन के 48 टुकड़े होते हैं, ऑप्टिकल स्विच लाइट पथ नियंत्रण स्विच पैनल नियंत्रण पर 48 बटन हो सकता है, शॉर्ट-रेंज आरएस - 232 सीरियल पोर्ट संचार मोड के माध्यम से भी हो सकता है या रिमोट आरजे45 ईथरनेट संचार एक प्रोग्राम-नियंत्रित कमांड नियंत्रण स्विच प्रकाश पथ भेजकर, हरी बत्ती और लाल बत्ती द्वारा प्रकाश पथ की उपकरण स्थिति दिखाता है।
विशेषताएँ
सीरियलनेट, उच्च विश्वसनीयता, उच्च स्थिरता
एलईडी डिस्प्ले पैनल.दृश्य प्रदर्शन, सुविधाजनक संचालन
पारदर्शी संचरण संकेत.उच्च स्थिरता और विश्वसनीयता
स्वचालित स्कैनिंग का चैनल और समय अंतराल सेट किया जा सकता है

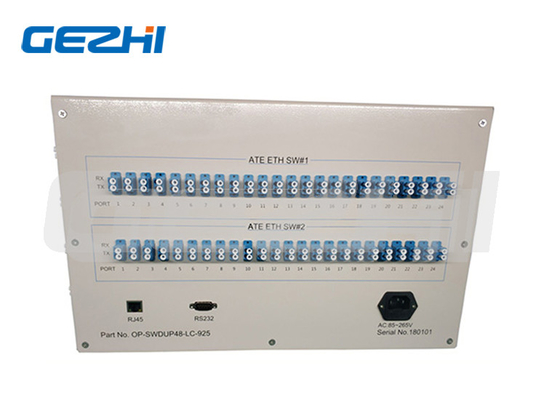

RS232 नियंत्रण और RJ45 ईथरनेट रिमोट प्रबंधन
अनुप्रयोग
एफआईटीएल
स्वचालित मापन
ऑप्टिकल नेटवर्क रिमोट मॉनिटरिंग केबल मॉनिटरिंग और रखरखाव प्रणाली
ऑप्टिकल मैट्रिक्स स्विच तकनीकी सूचकांक
| पैरामीटर | इकाई | 48*2x4 |
| तरंग दैर्ध्य रेंज | एनएम | 1260~1650 या अनुकूलित |
| तरंग दैर्ध्य का परीक्षण | एनएम | 1310/1550 या अनुकूलित |
| निवेशन हानि (अधिकतम) | डीबी | ≤1.5 |
| हारकर लौटा | डीबी | एसएम ≥ 50 |
| क्रॉसस्टॉक | डीबी | ≤-55 |
| पीडीएल | डीबी | ≤0.05 |
| डब्ल्यूडीएल | डीबी | ≤0.25 |
| टीडीएल | डीबी | ≤0.20 |
| repeatability | डीबी | ≤0.02 |
| स्विचिंग समय | एमएस | ≤10 (आसन्न चैनल) |
| ऑप्टिकल पावर | मेगावाट | ≤500 |
| फाइबर प्रकार | उम | 9/125 |
| योजक | / | एफसी, एससी, एलसी, एसटी, एसएमए या अनुकूलित |
| मॉनिटर पोर्ट | / | RJ45 और RS232 या अनुकूलित |
| कार्यशील विद्युत आपूर्ति (प्लग टाईप) | वी | AC:220V (50/60Hz) या DC:36V~72V |
| परिचालन तापमान | ℃ | -10~+60 |
| भंडारण तापमान | ℃ | -40~+85 |
| रैक माउंट आयाम | मिमी | 6यू: 483x500x267 मिमी |
ऑप्टिकल मैट्रिक्स स्विच ऑर्डरिंग जानकारी OSW-XxX-X-XX-X-XX-XX-XX-XX
| ओएसडब्ल्यू | तरीका | वेवलेंथ | पैकेट | फाइबर प्रकार | फाइबर व्यास | योजक |
|
48*2x4 एस=विशेषता |
एस=एसएम एम=एमएम |
85=850 एनएम 13=1310 एनएम 15=1550 एनएम 85/13=850/1300 13/15=1310/1550एनएम एस=निर्दिष्ट करें |
1यू=1यू रैकमाउंट 2यू=2यू रैकमाउंट 3यू=3यू रैकमाउंट 4यू=4यू रैकमाउंट एस=निर्दिष्ट करें |
एम5=50/125 एम6=62.5/125 एस9=9/125 एस105/125 एस200/240 एस272/300 एस365/400 एस550/600 एस=निर्दिष्ट करें |
एसी=सिंगल 85~265वी डीसी=सिंगल 36~72वी एए=दोहरी 85~265वी डीडी=दोहरी 36~72वी AD=AC85~265V+DC36~75V |
00=कोई नहीं एफपी=एफसी/यूपीसी एफए=एफसी/एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एलपी=एलसी/यूपीसी एलए=एलसी/एपीसी एस=निर्दिष्ट करें |
|
|
