| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1x128 ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
फाइबर ऑप्टिकल स्विच फास्ट स्विचिंग समय एलसीडी डिस्प्ले के साथ 1x128 ऑप्टिकल स्विच
उत्पाद वर्णन
यह 1x128 ऑप्टिकल स्विच रैकमाउंट एक इनपुट और 128 आउटपुट ऑप्टिकल फाइबर पोर्ट से बना है, जो ऑप्टिकल फाइबर ट्रांसमिशन लाइन में ऑप्टिकल पावर को चुनिंदा रूप से प्रसारित, रीडायरेक्ट या ब्लॉक कर सकता है।ये ऑप्टिकल स्विच द्विदिशात्मक हैं और इन्हें 1x128 या 128x1 दिशाओं में उपयोग किया जा सकता है।ऑप्टिकल फाइबर स्विच ऑप्टिकल फाइबर संचार नेटवर्क और माप उपकरणों के लिए डिज़ाइन किए गए हैं।
फ्रंट पैनल बल्कहेड को विशिष्ट एफसी/एपीसी, एफसी/यूपीसी, एससी/एपीसी, एससी/यूपीसी, एलसी/एपीसी, एलसी/यूपीसी, एसटी/एपीसी, एसटी/यूपीसी, एमपीओ कनेक्टर प्रकार आदि के साथ फिट किया जा सकता है। आम तौर पर यह 2आरयू 19 रैकमाउंट 1x24, 1x32, 1x48, 1x64 या अनुकूलित ऑप्टिकल स्विच स्थापित कर सकता है।
अनुप्रयोग
एफआईटीएल
व्यवस्था बनाए रखना
ऑप्टिकल नेटवर्क रिमोट मॉनिटरिंग केबल मॉनिटरिंग
स्वचालित मापन
विशेषताएँ
स्वचालित स्कैनिंग का चैनल और समय अंतराल सेट किया जा सकता है
एलईडी डिस्प्ले पैनल.दृश्य प्रदर्शन, सुविधाजनक संचालन
सीरियलनेट, उच्च विश्वसनीयता, उच्च स्थिरता
पारदर्शी संचरण संकेत.उच्च स्थिरता और विश्वसनीयता
RS232 नियंत्रण और RJ45 ईथरनेट रिमोट प्रबंधन
तकनीकी सूचकांक
| पैरामीटर | इकाई | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| तरंग दैर्ध्य रेंज | एनएम | 1260~1650 या अनुकूलित | |||||||
| तरंग दैर्ध्य का परीक्षण | एनएम | 1310/1550 या अनुकूलित | |||||||
| निवेशन हानि (अधिकतम) | डीबी | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| हारकर लौटा | डीबी | एसएम ≥ 50 | |||||||
| क्रॉसस्टॉक | डीबी | ≤-70 | |||||||
| पीडीएल | डीबी | ≤0.05 | |||||||
| डब्ल्यूडीएल | डीबी | ≤0.25 | |||||||
| टीडीएल | डीबी | ≤0.20 | |||||||
| repeatability | डीबी | ≤0.02 | |||||||
| स्विचिंग समय | एमएस | ≤10 (आसन्न चैनल) | |||||||
| ऑप्टिकल पावर | मेगावाट | ≤500 | |||||||
| फाइबर प्रकार | उम | 9/125 | |||||||
| योजक | / | एफसी, एससी, एलसी, एसटी, एसएमए या अनुकूलित | |||||||
| मॉनिटर पोर्ट | / |
RJ45 और RS232 या अनुकूलित |
|||||||
| कार्यशील विद्युत आपूर्ति (प्लग टाईप) | वी | AC:220V (50/60Hz) या DC:36V~72V | |||||||
| परिचालन तापमान | ℃ | -10~+60 | |||||||
| भंडारण तापमान | ℃ | -40~+85 | |||||||
| रैक माउंट आयाम | मिमी | 1U L483XW230XH44.5 (16 चैनल तक) अनुकूलन उपलब्ध है। | |||||||
|
2U L483XW230XH89 (36 चैनल तक) अनुकूलन उपलब्ध है। 2U L483XW350XH89 (64 चैनल तक) अनुकूलन उपलब्ध है। |
|||||||||
| 3U L483XW350XH133.5 (128 चैनल तक) अनुकूलन उपलब्ध है। | |||||||||
| 4U L483XW350XH178 (256 चैनल तक) अनुकूलन उपलब्ध है। | |||||||||
आदेश देने की जानकारी OSW-XxX-X-XX-X-XX-XX-XX-XX
| ओएसडब्ल्यू | तरीका | वेवलेंथ | पैकेट | फाइबर प्रकार | फाइबर व्यास | योजक |
|
1x4 1x8 1x16 1x32 1x64 1x128 एस=विशेषता |
एस=एसएम एम=एमएम |
85=850 एनएम 13=1310 एनएम 15=1550 एनएम 85/13=850/1300 13/15=1310/1550एनएम एस=निर्दिष्ट करें |
1यू=1यू रैकमाउंट 2यू=2यू रैकमाउंट 3यू=3यू रैकमाउंट 4यू=4यू रैकमाउंट एस=निर्दिष्ट करें |
एम5=50/125 एम6=62.5/125 एस9=9/125 एस105/125 एस200/240 एस272/300 एस365/400 एस550/600 एस=निर्दिष्ट करें |
एसी=सिंगल 85~265वी डीसी=सिंगल 36~72वी एए=दोहरी 85~265वी डीडी=दोहरी 36~72वी AD=AC85~265V+DC36~75V |
00=कोई नहीं एफपी=एफसी/यूपीसी एफए=एफसी/एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एलपी=एलसी/यूपीसी एलए=एलसी/एपीसी एस=निर्दिष्ट करें |
समझाने के लिए पैनल

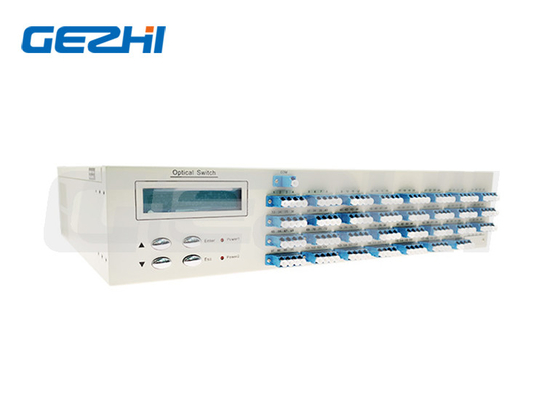

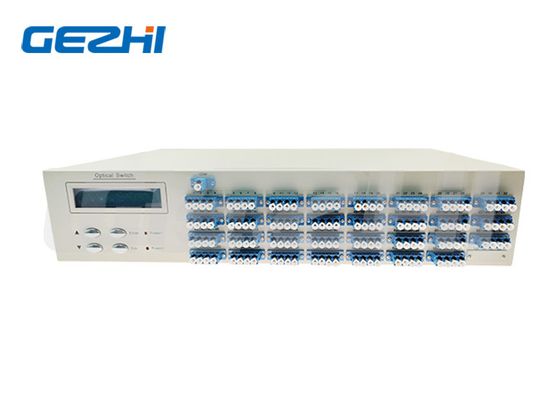

1x128 फाइबर ऑप्टिकल स्विच रैकमाउंट फ्रंट पैनल
पावर: बिजली आपूर्ति का मास्टर स्विच
आरजे45:संचार नेटवर्क प्रबंधन इंटरफ़ेस;
आरएस-232: आरएस-सीरियल इंटरफ़ेस;RS232 सीरियल संचार इंटरफ़ेस;
एलसीडी: उपकरण जो सीधे सूचना प्रदर्शित करते हैं;
▲: ऊपर जाने की कुंजी;▼: नीचे जाने की कुंजी;दर्ज करें: निर्धारित करने की कुंजी;
Esc: रद्द करने की कुंजी;
com,1~128:फाइबर इंटरफ़ेस

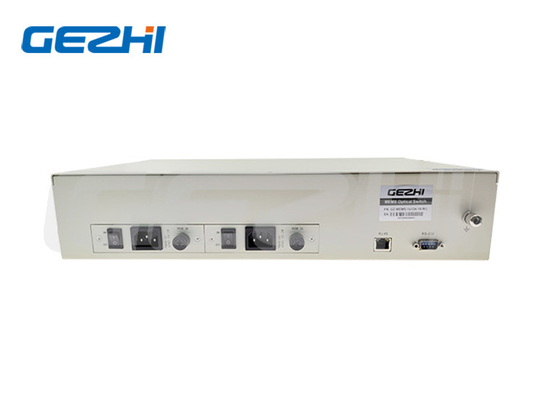

1x128 फाइबर ऑप्टिकल स्विच रैकमाउंट बैक पैनल
एसी:85~265वी: पावर कॉर्ड इंटरफ़ेस;
चालू/बंद: बिजली आपूर्ति का मास्टर स्विच;
डिफ़ॉल्ट सेटिंग
पता:01
आरएस-232:बॉड दर:9600;डेटा बिट्स: 8 बिट;स्टॉप बिट: 1 बिट;समता बिट: कोई नहीं;
आरजे45: आईपी:192.168.1.100;पोर्ट:5000;टीसीपी/आईपी: टीसीपी सर्वर और यूडीपी
(फिक्स्ड पोर्ट:18888)
संचार प्रोटोकॉल:
"_": एक रेखांकन
1x128 फाइबर ऑप्टिकल स्विच रैकमाउंट ऑप्टिकल रूट
संचार प्रोटोकॉल सभी बड़े अक्षरों में;
डिवाइस हर बार एक निर्देश निष्पादित करता है;
"<" आरंभ निर्देश के रूप में;">" अंतिम निर्देश के रूप में
|
|
