| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-PLC200x |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
उत्पाद का अवलोकन

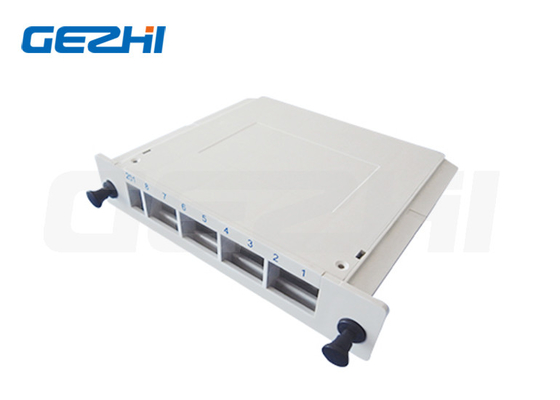

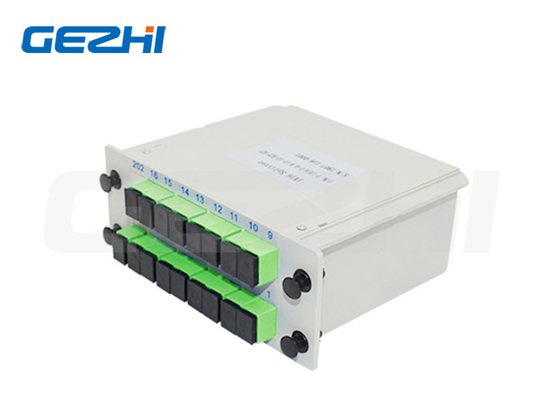

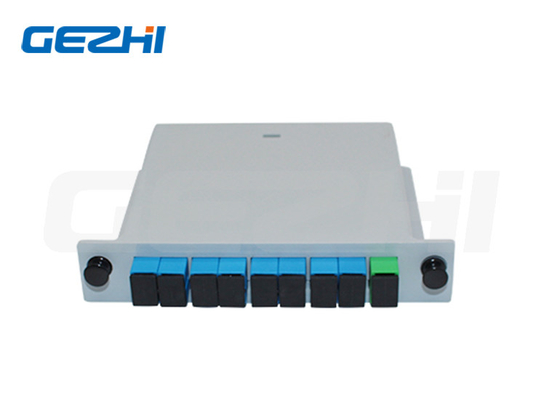

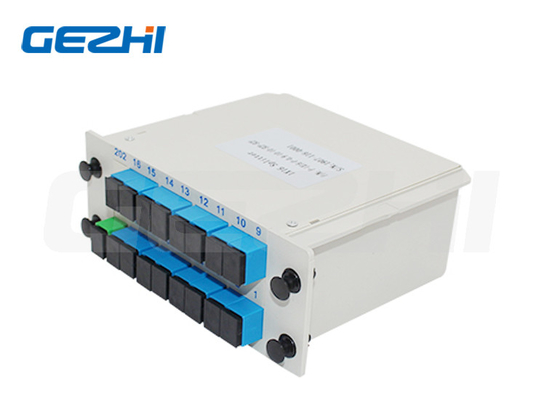

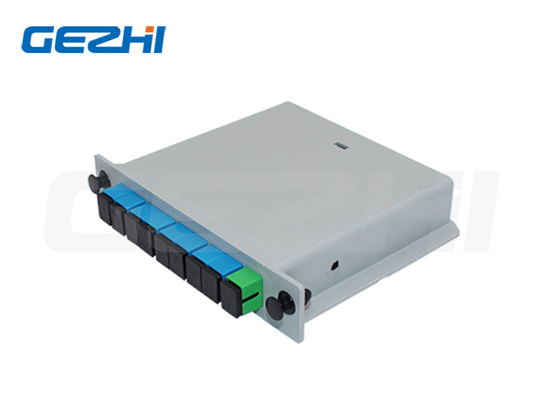

1x8 1x16 एससी/एपीसी एलसी/एपीसी कैसेट कार्ड सम्मिलन पीएलसी स्प्लिटर मॉड्यूल
पीएलसी स्प्लिटर
पीएलसी स्प्लिटर्स विवर्गीकरण उपकरण हैं जिनका उपयोग प्रसंस्करण के लिए कई स्थानों पर ऑप्टिकल संकेतों को वितरित करने के लिए किया जाता है।अक्सर एक ऑप्टिकल सिग्नल को कई समान संकेतों में विभाजित करना आवश्यक होता है, या कई संकेतों को एक संकेत में जोड़ने के लिए।पीएलसी स्प्लिटर (प्लेनर लाइटवेव सर्किट स्प्लिटर) एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस है जो सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित किया जाता हैये एफटीटीएक्स निष्क्रिय ऑप्टिकल नेटवर्क, सीडब्ल्यूडीएम, डीडब्ल्यूडीएम और ऑप्टिकल केबल टीवी सिस्टम के लिए डिज़ाइन किए गए हैं।पीएलसी स्प्लिटर केंद्रीय कार्यालय (सीओ) से कई परिसर स्थानों में ऑप्टिकल संकेतों को वितरित करने के लिए जिम्मेदार हैहम 1*N और 2*N स्प्लिटर उत्पादों की पूरी श्रृंखला प्रदान करते हैं जो विशिष्ट अनुप्रयोगों के लिए अनुकूलित हैं।
विशेषताएं और अनुप्रयोग
| विशेषताएं | आवेदन |
| * कम सम्मिलन हानि * निम्न पीडीएल * कॉम्पैक्ट डिजाइन * अच्छी चैनल-टू-चैनल एकरूपता * व्यापक परिचालन तरंग दैर्ध्यः 1260nm से 1650nm तक * व्यापक परिचालन तापमानः -40°C से 85°C तक * उच्च विश्वसनीयता और स्थिरता |
* एफटीटीएक्स सिस्टम * पीओएन नेटवर्क * CATV लिंक * ऑप्टिकल सिग्नल वितरण |
विनिर्देश
| पैरामीटर | 1xN पीएलसी स्प्लिटर विनिर्देश | ||||||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1650 | ||||||
| प्रकार | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| सम्मिलन हानि (dB) | विशिष्ट | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| अधिकतम | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| एकरूपता (dB) | विशिष्ट | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| अधिकतम | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| पीडीएल (dB) अधिकतम | विशिष्ट | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| अधिकतम | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
तरंगदैर्ध्य विभाग का नुकसान (dB) |
विशिष्ट | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| अधिकतम | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
तापमान विभाग हानि |
विशिष्ट | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| अधिकतम | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| निर्देशात्मकता (डीबी) मिन | 55 | ||||||
| रिटर्न हानि (डीबी) मिन | 55 ((50) | ||||||
| ऑपरेटिंग तापमान (°C) | -40~ +85 | ||||||
| भंडारण तापमान (°C) | -40 ~ +85 | ||||||
| फाइबर की लंबाई | 1 मीटर या अनुकूलित | ||||||
| फाइबर का प्रकार | G657A | ||||||
| कनेक्टर का प्रकार | अनुकूलित | ||||||
| पीएलसी स्प्लिटर नंगे फाइबर (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| पीएलसी स्प्लिटर ब्लोकलेस मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| पीएलसी स्प्लिटर मॉड्यूल (मिमी) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| पीएलसी-स्प्लिटर-रैक-माउंटेबल ((मिमी) | 19 1U 2U रैक-माउंट बॉक्स, एलजीएक्स बॉक्स, ओडीएफ बॉक्स | ||||||
| जीपी | XXX | XX | XX | XX | XX | XX |
|
पोर्ट विन्यास |
मॉड्यूल प्रकार | केबल का प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
आउटपुट कनेक्टर |
|
|
जी=गेजी पी=पीएलसी
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=नंगे फाइबर BL=ब्लॉक रहित एमओ=मॉड्यूल एलजी=एलजीएक्स बॉक्स आरएम=रैक माउंट सीबी=कैसेट बॉक्स XX=अनुकूलित
|
00=कोई नहीं 09=900um ढीली नली 20=2.0 मिमी 30=3.0 मिमी |
05=0.5m 10=1.0m 15=1.5 मीटर 30=3.0m 40=4.0 मीटर 50=5.0m ...... |
0=कोई नहीं 1=एलसी/यूपीसी 2=एलसी/एपीसी 3=SC/UPC 4=एससी/एपीसी 5=एफसी/यूपीसी 6=एफसी/एपीसी 7=एलसी/एपीसी एक्स=अनुकूलित |
0=कोई नहीं 1=एलसी/यूपीसी 2=एलसी/एपीसी 3=SC/UPC 4=एससी/एपीसी 5=एफसी/यूपीसी 6=एफसी/एपीसी 7=एलसी/एपीसी एक्स=अनुकूलित |
|
|
