| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x4 मिनी पीएलसी स्प्लिटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$59-US$118 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

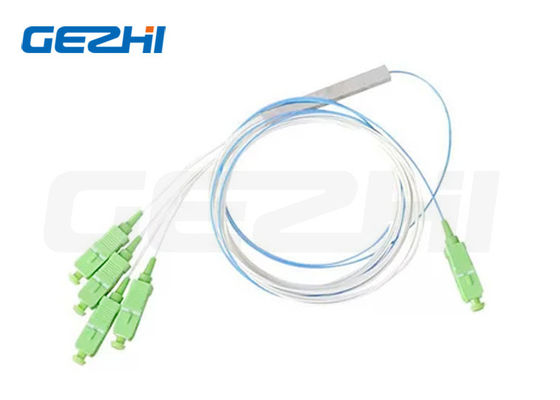

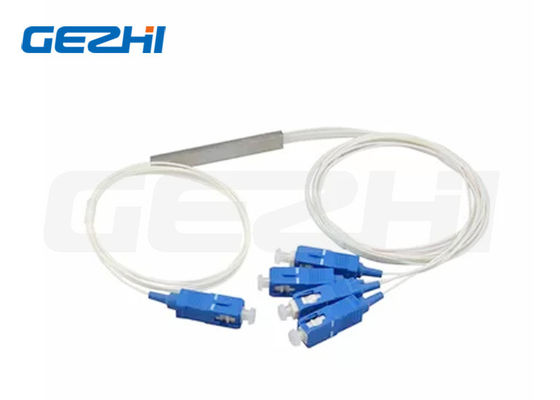

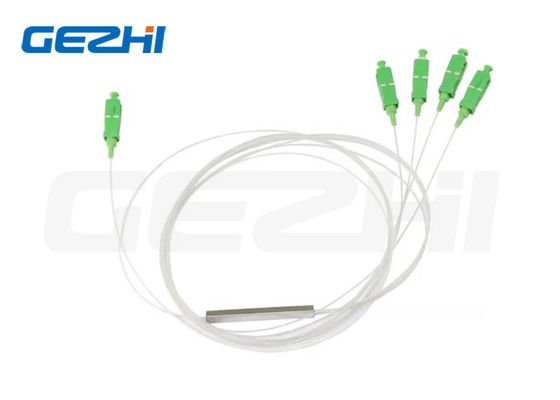

1x4 SC UPC 9/125 Um G657A1 0.9 मिमी सफेद केबल मिनी पीएलसी स्प्लिटर
ऑप्टिकल स्प्लिटर को उनके संचालन सिद्धांतों के आधार पर दो प्रकारों में वर्गीकृत किया जाता हैः फ्यूज्ड कॉपर और प्लैनर लाइटवेव सर्किट (पीएलसी) ।फ्यूज्ड कॉपर उत्पादों में दो या दो से अधिक फाइबरों का साइड फ्यूजन शामिल हैजबकि पीएलसी स्प्लिटर माइक्रो-ऑप्टिकल घटक हैं जो प्रकाश तरंग गाइड बनाने के लिए फोटोलिथोग्राफी तकनीक का उपयोग करके निर्मित होते हैं।शाखा वितरण कार्यक्षमता को सक्षम करना.
दोनों प्रकार समान पृथक्करण सिद्धांतों पर कार्य करते हैं, युग्मन डिग्री और युग्मन लंबाई के माध्यम से फाइबर के बीच क्षणिक क्षेत्र को संशोधित करते हैं,और विभिन्न विभाजन अनुपात प्राप्त करने के लिए फाइबर त्रिज्या समायोजितइसके विपरीत, वे कई ऑप्टिकल संकेतों को एक एकल आउटपुट में जोड़ सकते हैं, जो संयोजक के रूप में कार्य करते हैं।
फ्यूज्ड कॉपर फाइबर कपलर्स अपनी सरल उत्पादन प्रक्रिया, लागत प्रभावीता, बाहरी फाइबरों के साथ कनेक्शन की आसानी के कारण बाजार में प्रमुख विनिर्माण तकनीक बन गए हैं,और यांत्रिक कंपन और तापमान परिवर्तन के खिलाफ मजबूत प्रदर्शन।
| पैरामीटर | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 |
|---|---|---|---|---|---|
| फाइबर का प्रकार | आईटीयू-टी G657A1, G657A2 और G.652D | ||||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 से 1650 | ||||
| सम्मिलन हानि (dB) विशिष्ट | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 |
| सम्मिलन हानि (डीबी) (पी/एस) अधिकतम | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 |
| हानि एकरूपता (dB) अधिकतम | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 |
| ध्रुवीकरण निर्भर हानि (dB) अधिकतम | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 |
| निर्देशात्मकता (डीबी) मिन | 55 | ||||
| रिटर्न हानि (डीबी) मिन | UPC:50 APC:55 | ||||
| ऑपरेटिंग तापमान (°C) | -40~85 | ||||
| भंडारण तापमान (°C) | -40~85 | ||||
| पैरामीटर | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| फाइबर का प्रकार | आईटीयू-टी G657A1, G657A2 और G.652D | |||||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 से 1650 | |||||
| सम्मिलन हानि (dB) विशिष्ट | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| सम्मिलन हानि (डीबी) (पी/एस) अधिकतम | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/215 |
| हानि एकरूपता (dB) अधिकतम | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| ध्रुवीकरण निर्भर हानि (dB) अधिकतम | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| निर्देशात्मकता (डीबी) मिन | 55 | |||||
| रिटर्न हानि (डीबी) मिन | UPC:50 APC:55 | |||||
| ऑपरेटिंग तापमान (°C) | -40~85 | |||||
| भंडारण तापमान (°C) | -40~85 | |||||
|
|
