| Brand Name: | GEZHI |
| मॉडल संख्या: | GZ-1x32 पीएलसी स्प्लिटर |
उत्पाद का वर्णन:

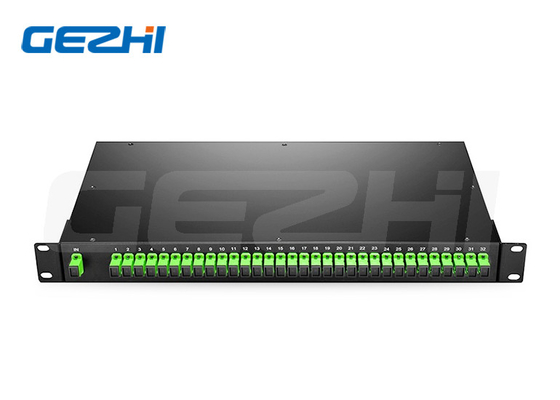

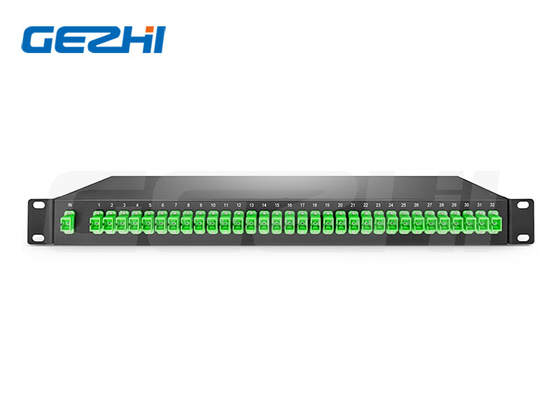

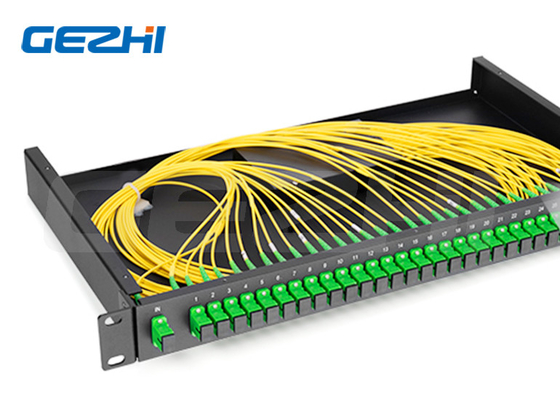

एससी/एपीसी कनेक्टर के साथ 1x32 पोर्ट सिंगलमोड फाइबर पीएलसी स्प्लिटर रैक माउंट
1x32 पीएलसी स्प्लिटर
पीएलसी (प्लानर लाइटवेव सर्किट) स्प्लिटर एक इनपुट फाइबर से कई आउटपुट फाइबर तक एक भी विभाजन अनुपात के साथ एकल मोड स्प्लिटर हैं। उपलब्ध स्प्लिटिंग की संख्या हैः 1x2, 1x4, 1x8,1x16 और 1x32।
हम पीएलसी स्प्लिटर्स रैकमाउंट की पेशकश करते हैं, जिसमें न्यूनतम नुकसान के साथ प्रकाश को विभाजित या संयोजित करने के लिए शैलियों और आकारों की एक विस्तृत श्रृंखला है। सभी स्प्लिटर्स एक बहुत ही सरल प्रक्रिया का उपयोग करके निर्मित होते हैं जो विश्वसनीय,कम लागत वाले उपकरणस्प्लिटर को कस्टम फाइबर लंबाई में और किसी भी प्रकार के कनेक्टर के साथ निर्मित किया जा सकता है।
फाइबर ऑप्टिक स्प्लिटर में उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता है, और ऑप्टिकल सिग्नल पावर स्प्लिटिंग को महसूस करने के लिए पीओएन नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
विशेषताएं
◆कम पीडीएल
◆संकुचित डिजाइन
◆निम्न सम्मिलन हानि
◆व्यापक संचालन तापमान, -40°C ~ 85°C
◆उच्च विश्वसनीयता और स्थिरता
◆चैनल-से-चैनल में अच्छी एकरूपता
◆व्यापक परिचालन तरंग दैर्ध्यः1260nm से 1650nm तक
◆GR-1209-CORE और GR-1221-CORE आवश्यकताओं को पूरा करता है
आवेदन
◆सीएटीवी प्रणाली
◆फाइबर सेंसर
◆लोकल एरिया नेटवर्क, पीओएन और एफटीटीएच
◆फाइबर ऑप्टिक उपकरण और प्रणाली
तकनीकी मापदंड
| पैरामीटर | 1xN पीएलसी स्प्लिटर विनिर्देश | ||||||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1650 | ||||||
| प्रकार | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| सम्मिलन हानि (dB) | विशिष्ट | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| अधिकतम | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| एकरूपता (dB) | विशिष्ट | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| अधिकतम | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| पीडीएल (dB) अधिकतम | विशिष्ट | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| अधिकतम | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
तरंगदैर्ध्य विभाग का नुकसान (dB) |
विशिष्ट | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| अधिकतम | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
तापमान विभाग हानि |
विशिष्ट | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| अधिकतम | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| निर्देशात्मकता (डीबी) मिन | 55 | ||||||
| रिटर्न हानि (डीबी) मिन | 55 ((50) | ||||||
| ऑपरेटिंग तापमान (°C) | -40~ +85 | ||||||
| भंडारण तापमान (°C) | -40 ~ +85 | ||||||
| फाइबर की लंबाई | 1 मीटर या अनुकूलित | ||||||
| फाइबर का प्रकार | G657A | ||||||
| कनेक्टर का प्रकार | अनुकूलित | ||||||
| पीएलसी स्प्लिटर नंगे फाइबर (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| पीएलसी ब्लोकलेस (मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| पीएलसी स्प्लिटर मॉड्यूल (मिमी) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| पीएलसी-स्प्लिटर-रैक-माउंटेबल ((मिमी) | 19 1U 2U रैक-माउंट बॉक्स, एलजीएक्स बॉक्स, ओडीएफ बॉक्स | ||||||
ऑर्डर करने की जानकारी
|
