| Brand Name: | GEZHI |
| मॉडल संख्या: | GZ-1x24 पीएलसी स्प्लिटर |
उत्पाद का वर्णन:

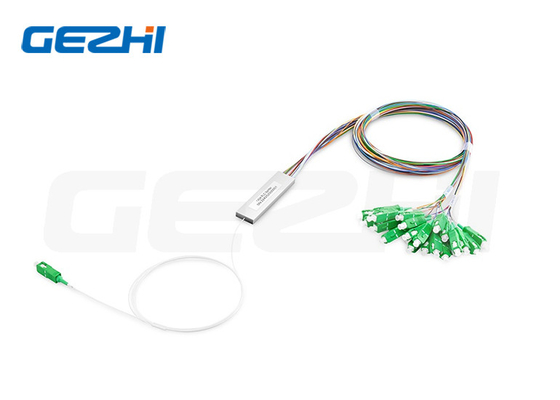

1x24 एससी/एपीसी फाइबर पीएलसी स्प्लिटर ब्लॉकलेस मिनी मॉड्यूल स्प्लिटर
1x24 पीएलसी स्प्लिटर
समतल प्रकाश तरंग सर्किट (पीएलसी) स्प्लिटर, पीएलसी स्प्लिटर का उपयोग ऑप्टिकल संकेतों को वितरित करने या संयोजित करने के लिए किया जाता है।यह सपाट प्रकाश तरंग सर्किट प्रौद्योगिकी पर आधारित है और छोटे फॉर्म फैक्टर और उच्च विश्वसनीयता के साथ कम लागत वाला प्रकाश वितरण समाधान प्रदान करता है.
1xN पीएलसी स्प्लिटर एक एकल ऑप्टिकल इनपुट को कई ऑप्टिकल आउटपुट में समान रूप से विभाजित करने के लिए सटीक संरेखण प्रक्रिया है,जबकि 2xN पीएलसी स्प्लिटर एक दोहरी ऑप्टिकल इनपुट को कई ऑप्टिकल आउटपुट में विभाजित करते हैंहमारे पीएलसी स्प्लिटर विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए बेहतर ऑप्टिकल प्रदर्शन, उच्च स्थिरता और उच्च विश्वसनीयता प्रदान करते हैं।
हम 1xN और 2xN पीएलसी ब्लॉकलेस स्प्लिटर के विभिन्न प्रदान करते हैं, सहित 1x2, 1x4, 1x8, 1x16,1x32, 1x64 ब्लॉकलेस फाइबर प्रकार पीएलसी स्प्लिटर और 2x2, 2x4, 2x8, 2x16, 2x32,2x64 ब्लॉकलेस फाइबर टाइप पीएलसी स्प्लिटर.
विशेषताएं
◆अच्छी एकरूपता और कम सम्मिलन हानि
◆कम ध्रुवीकरण निर्भर हानि
◆उत्कृष्ट यांत्रिक
◆स्थिरता टेलीकोर्डिया GR-1221 और GR-1209
◆ऑपरेटिंग वातावरणः -40°C से +85°C
◆उच्च ध्रुवीकरण विलुप्त अनुपात और उत्कृष्ट एकरूपता
आवेदन
◆फायबर टू द पॉइंट (FTTX)
◆फाइबर टू द होम (FTTH)
◆पासिव ऑप्टिकल नेटवर्क ((PON, GEPON)
◆लोकल एरिया नेटवर्क (LAN)
◆केबल टेलीविजन (सीएटीवी)
◆परीक्षण उपकरण
तकनीकी मापदंड
| पैरामीटर | 1xN पीएलसी स्प्लिटर विनिर्देश | ||||||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1650 | ||||||
| प्रकार | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| सम्मिलन हानि (dB) | विशिष्ट | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| अधिकतम | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| एकरूपता (dB) | विशिष्ट | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| अधिकतम | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| पीडीएल (dB) अधिकतम | विशिष्ट | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| अधिकतम | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
तरंगदैर्ध्य विभाग का नुकसान (dB) |
विशिष्ट | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| अधिकतम | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
तापमान विभाग हानि |
विशिष्ट | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| अधिकतम | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| निर्देशात्मकता (डीबी) मिन | 55 | ||||||
| रिटर्न हानि (डीबी) मिन | 55 ((50) | ||||||
| ऑपरेटिंग तापमान (°C) | -40~ +85 | ||||||
| भंडारण तापमान (°C) | -40 ~ +85 | ||||||
| फाइबर की लंबाई | 1 मीटर या अनुकूलित | ||||||
| फाइबर का प्रकार | G657A | ||||||
| कनेक्टर का प्रकार | अनुकूलित | ||||||
| पीएलसी स्प्लिटर नंगे फाइबर (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| पीएलसी ब्लोकलेस (मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| पीएलसी स्प्लिटर मॉड्यूल (मिमी) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| पीएलसी-स्प्लिटर-रैक-माउंटेबल ((मिमी) | 19 1U 2U रैक-माउंट बॉक्स, एलजीएक्स बॉक्स, ओडीएफ बॉक्स | ||||||
उच्च गुणवत्ता और स्थिरता सामग्री
|
|
|
|
असंवेदनशील फाइबर को मोड़ें |
नैनो-ज़िरकोनिया सिरेमिक फेरुल्स |
एससी/एपीसी कनेक्टर |
ऑर्डर करने की जानकारी
|
अक्सर पूछे जाने वाले प्रश्न
|
|
