| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 100G QSFP28 ZR 1310nm 80Km |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

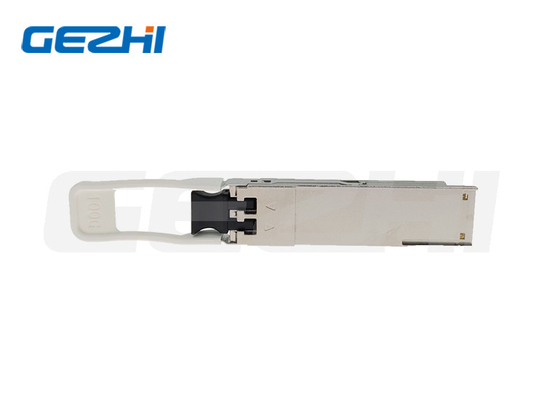

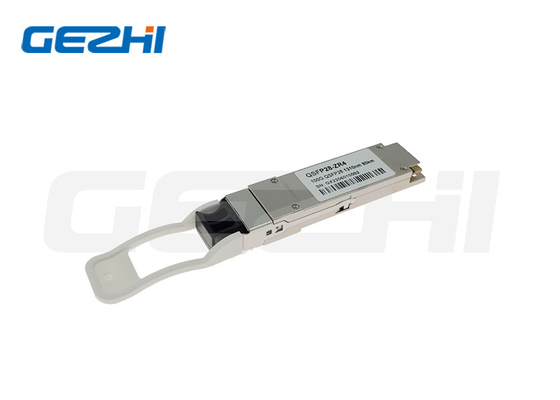

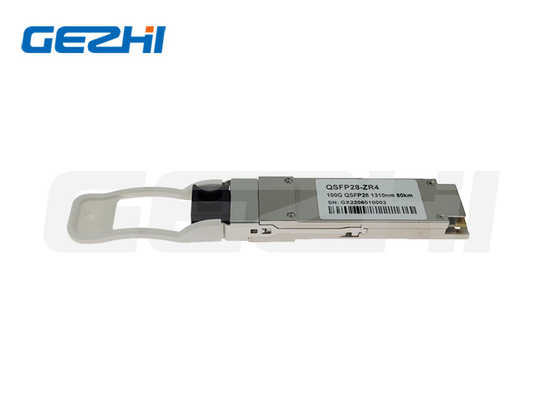

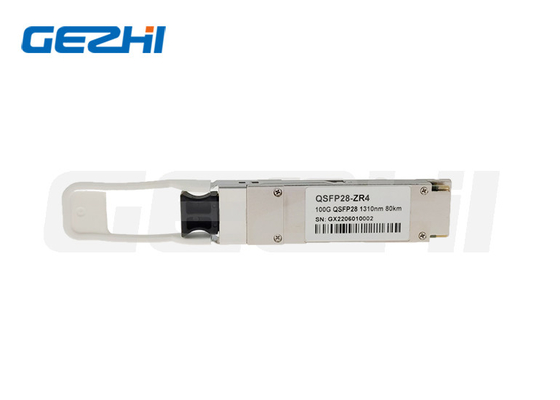

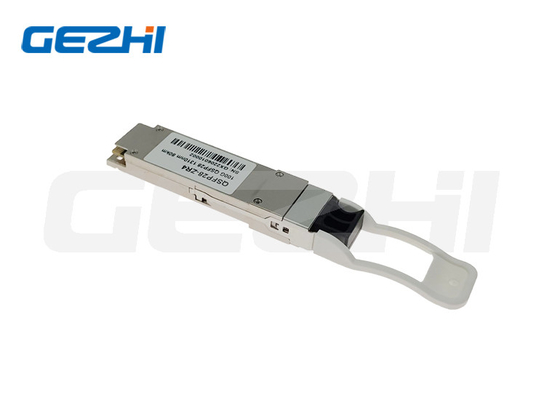

उच्च संगत 100G QSFP28 ZR 1310nm 80Km ऑप्टिकल ट्रांससीवर मॉड्यूल
विवरण
गेजी फोटोनिक्स 100G QSFP28 ZR4 80 किमी ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है। इस मॉड्यूल में 4-लेन ऑप्टिकल ट्रांसमीटर होता है,4-लेन ऑप्टिकल रिसीवर और मॉड्यूल प्रबंधन ब्लॉक जिसमें 2 तार सीरियल इंटरफेस शामिल हैंऑप्टिकल सिग्नल उद्योग मानक एलसी कनेक्टर के माध्यम से सिंगल-मोड फाइबर पर मल्टीप्लेक्स किए जाते हैं।
विशेषताएं
आवेदन
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विद्युत आपूर्ति वोल्टेज | Vcc | -0.3 | 3.6 | वी | |
| भंडारण तापमान सीमा | टी | -40 | 85 | °C | |
| सापेक्ष आर्द्रता | आरएच | 15 | 85 | % | |
| क्षति सीमा, प्रत्येक लेन | THd | 6.5 | डीबीएम |
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | Tc | 0 | - | 70 | °C |
| विद्युत आपूर्ति वोल्टेज | वीसीसी | 3.14 | 3.3 | 3.47 | वी |
| जी के साथ लिंक दूरी.652 | पी | - | - | 80 | किमी |
| डेटा दर | BR | - | 25.78125 | - | जीबीपीएस |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | नोट |
| शक्ति अपव्यय | 6.5 | W | ||||
| आपूर्ति करंट | आईसीसी | 1.8759 | ए | स्थिर अवस्था | ||
| ट्रांसमीटर | ||||||
| डेटा दर, प्रत्येक लेन | 25.78125 | जीबीपीएस | ||||
| अंतर वोल्टेज pk-pk | वीपीपी | 900 | mV | 1 मेगाहर्ट्ज पर | ||
| सामान्य मोड वोल्टेज | Vcm | - 350 | 2850 | mV | ||
| संक्रमण काल | ट्रिस/टीफॉल | 10 | पीएस | २०% से ८०% | ||
| अंतर समाप्ति प्रतिरोध असंगतता | 10 | % | ||||
| आँख की चौड़ाई | EW15 | 0.46 | यूआई | |||
| आंखों की ऊंचाई | EH15 | 95 | mV | |||
| रिसीवर | ||||||
| डेटा दर, प्रत्येक लेन | 25.78125 | जीबीपीएस | ||||
| अंतर समाप्ति प्रतिरोध असंगतता | 10 | % | 1 मेगाहर्ट्ज पर | |||
| अंतर आउटपुट वोल्टेज स्विंग | वूट, पीपी | 900 | mV | |||
| सामान्य मोड शोर, आरएमएस | वीआरएम | 17.5 | mV | |||
| संक्रमण काल | ट्रिस/टीफॉल | 12 | पीएस | २०% से ८०% | ||
| आँख की चौड़ाई | EW15 | 0.57 | यूआई | |||
| आंखों की ऊंचाई | EH15 | 228 | mV | |||
ऑप्टिकल विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | नोट्स |
| ट्रांसमीटर विशेषताएं | ||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | 1 | |||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | 1295.56 | 1296.59 | एनएम | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| साइड मोड दमन अनुपात | SMSR | 30 | - | - | डीबी | |
| कुल औसत प्रक्षेपण शक्ति | पीटीओटीएल | 8.0 | 12.5 | डीबीएम | ||
| प्रत्येक लेन के लिए औसत प्रक्षेपण शक्ति | पोट | 2.0 | 6.5 | डीबीएम | ||
|
प्रक्षेपण शक्ति में अंतर कोई दो लेन ((औसत और ओएमए) |
- | 3 | डीबीएम | |||
| प्रत्येक लेन के लिए बंद ट्रांसमीटर की औसत प्रक्षेपण शक्ति | पीओएफ | - | - | -30 | डीबीएम | |
| विलुप्त होने का अनुपात | इमरजेंसी | 6 | - | - | डीबी | |
| RIN OMA | 130 | डीबी/हर्ट्ज | ||||
| ऑप्टिकल रिटर्न हानि सहिष्णुता | 20 | डीबी | ||||
| प्रतिबिंबित करना | आरएफएल | - | - | -12 | डीबी | |
| मुखौटा सीमा | 5 | * | * | % | ||
|
आउटपुट आई मास्क परिभाषा {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| रिसीवर विशेषताएं | ||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | 1295.56 | 1296.59 | एनएम | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| प्रति लेन औसत रिसीवर शक्ति | THd | -28 | -7 | डीबीएम | 1 | |
| रिसीवर शक्ति, प्रत्येक लेन (ओएमए) | -7 | डीबीएम | ||||
| रिसीवर प्रतिबिंब | SenOMA1 | -26 | डीबी | 1 | ||
| रिसीवर संवेदनशीलता औसत, प्रत्येक लेन | SenOMA2 | -28 | डीबीएम | 2 | ||
|
रिसीवर 3 डीबी विद्युत ऊपरी कटऑफ आवृत्ति, प्रत्येक लेन |
लोसा | 31 | गीगाहर्ट्ज | |||
| क्षति की सीमा, प्रत्येक लेन | LOSD | 6.5 | डीबीएम | |||
| एलओएस दावा | खोना | -40 | डीबीएम | |||
| लॉस डेसर्ट | -29 | डीबीएम | ||||
| एलओएस हाइस्टेरिसिस | 0.5 | डीबी | ||||
|
|
