| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-CW-SFP-80KM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

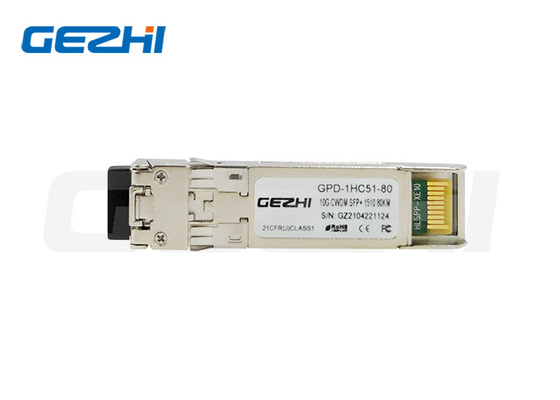

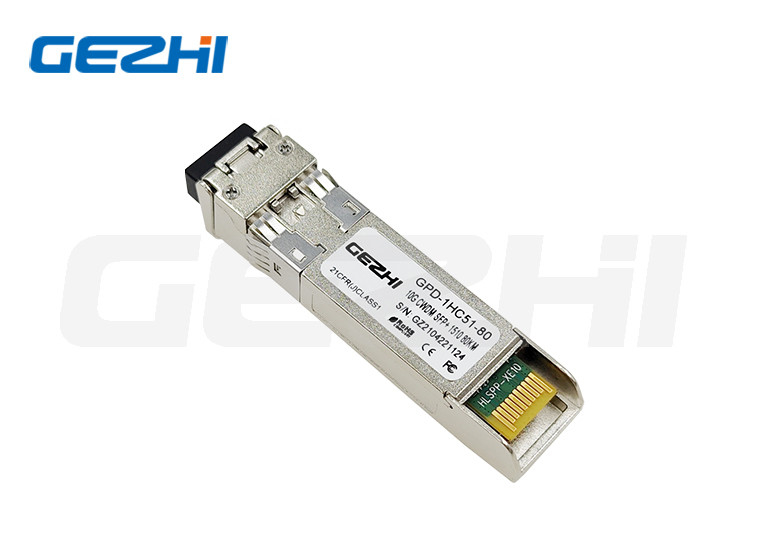

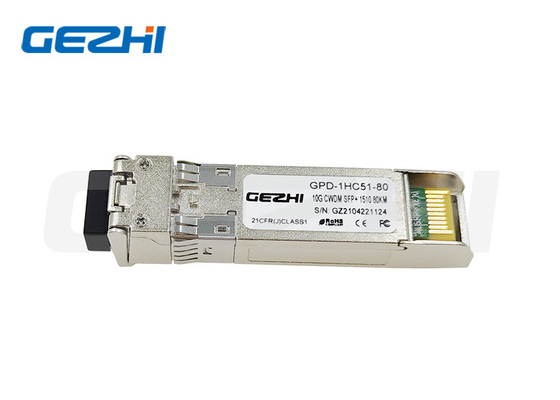

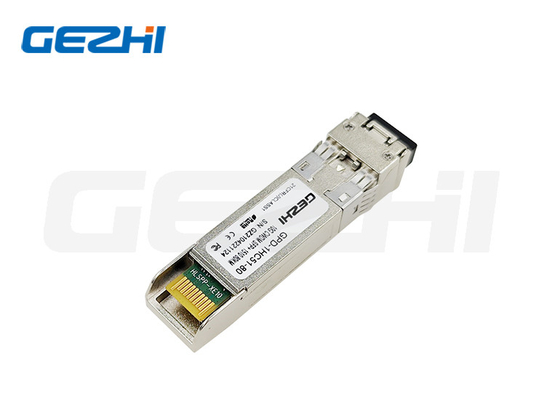

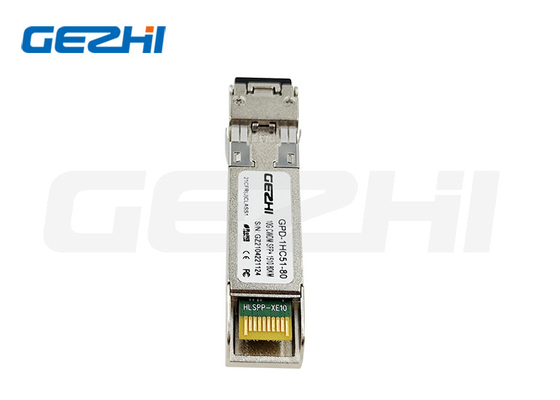

10G CWDM SFP ट्रांससीवर मॉड्यूल 1410 - 1610nm 10GBASE 80KM LC/UPC कनेक्टर
उत्पाद का वर्णन
गेज़ी सीडब्ल्यूडीएम 10जीबीपीएस एसएफपी+ ट्रांससीवर को 40 किमी की लिंक लंबाई के लिए एकल मोड ऑप्टिकल फाइबर पर ऑप्टिकल डेटा प्रसारित करने और प्राप्त करने के लिए डिज़ाइन किया गया है। इस ट्रांससीवर में दो खंड शामिल हैंःट्रांसमीटर अनुभाग एक CWDM EML लेजर शामिल हैऔर रिसीवर सेक्शन में एक एपीडी फोटोड होता है जो एक टीआईए के साथ एकीकृत होता है।
उत्पाद की विशेषता
आवेदन
सीडब्ल्यूडीएम ट्रांससीवर
| CWDM SFP | ||||
| CWDM SFP 1G/2G | (1270nm-1610nm) | 40/80/120 किमी | CWDM SFP | 0-70°C |
| CWDM SFP 4.25G | (1270nm-1610nm) | 40 किमी& 80 किमी | CWDM SFP | 0-70°C |
| CWDM SFP+ (((10G) | ||||
| CWDM SFP 10G LR | (1270-1330nm) | 10 किमी | CWDM SFP+ | 0-70°C |
| CWDM SFP ER | (1470-1610nm) | 40 किमी | CWDM SFP+ | 0-70°C |
| CWDM SFP ZR | (1470-1610nm) | 80 किमी | CWDM SFP+ | 0-70°C |
ऑप्टिकल विशेषताएं
| पैरामीटर | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट |
| ट्रांसमीटर | ||||||
| ऑपरेटिंग तरंग दैर्ध्य | λ | λ-7.5nm | λ | λ+7.5nm | एनएम | 1 |
| एवे. आउटपुट पावर (सक्षम) | पीएवी | 0 | 4 | डीबीएम | 2 | |
| साइड-मोड दमन अनुपात | SMSR | 30 | डीबी | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 9 | डीबी | |||
| आरएमएस स्पेक्ट्रल चौड़ाई | Δλ | 1 | एनएम | |||
| उदय/पतन का समय (20%~80%) | Tr/Tf | 50 | पीएस | |||
| फैलाव दंड | टीडीपी | 3 | डीबी | |||
| सापेक्ष तीव्रता शोर | आरआईएन | -128 | डीबी/हर्ट्ज | |||
| आउटपुट ऑप्टिकल आई | IEEE 0802.3ae के अनुरूप | |||||
| रिसीवर | ||||||
| ऑपरेटिंग तरंग दैर्ध्य | λ | 1260 | 1620 | एनएम | ||
| रिसीवर संवेदनशीलता | पीSEN1 | -24 | डीबीएम | 3 | ||
| 80 किमी से अधिक फाइबर की संवेदनशीलता | PSEN2 | -20 | डीबीएम | 3 | ||
| अतिभार | पीएवी | -7 | डीबीएम | |||
| एलओएस दावा | पिताजी | -35 | डीबीएम | |||
| लॉस डी-एक्सेर्ट | पीडी | -26 | डीबीएम | |||
| एलओएस हाइस्टेरिसिस | पीडी-पीए | 0.5 | डीबी | |||
नोट्स:
1. तरंग दैर्ध्य λ=1470nm~1610nm, कुल 8 तरंग दैर्ध्य, 20nm अंतर
210.3125b/s पर पीआरबीएस 231 1 एनआरजेड परीक्षण पैटर्न के साथ मापा गया।
3सबसे खराब ईआर =9 के तहत, बीईआर < 1x10-12 के लिए पीआरबीएस 231 - 1 एनआरजेड परीक्षण पैटर्न के साथ 10.3125 जीबी/एस पर मापा गया
पैकेज आयाम
|
|
