| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | एफबीटी कपलर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$59-US$118 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

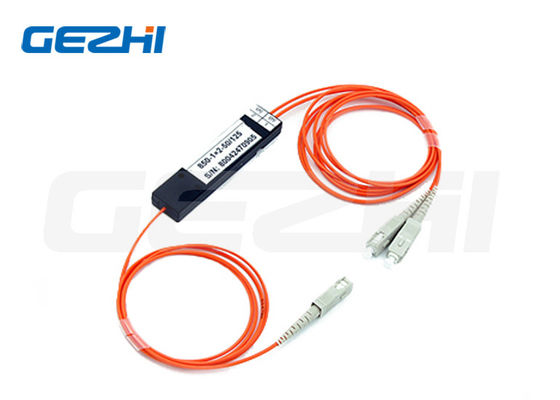

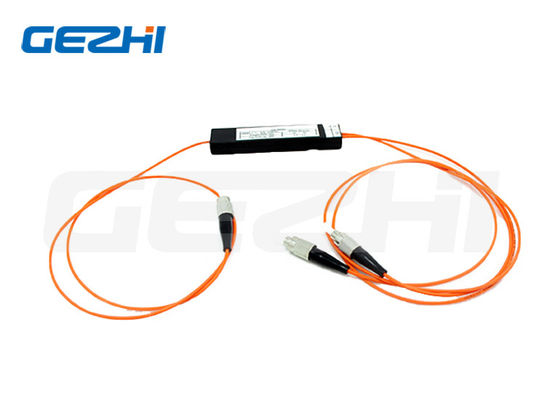

फैक्टरी मल्टीमोड MM 62.5/125um 650nm 50/50 कपलर फाइबर ऑप्टिक स्प्लिटर
फ्यूज्ड बाइकोनिक टेपर (FBT) कपलर, जिसे FBT स्प्लिटर भी कहा जाता है,पारंपरिक तकनीक का उपयोग करता है जहां दो या अधिक ऑप्टिकल फाइबर एक साथ बंडल किए जाते हैं और पिघलने के लिए एक शंकु मशीन के माध्यम से खींचा जाता है. अनुपात परिवर्तन प्रक्रिया के दौरान वास्तविक समय में निगरानी की जाती है। वर्णक्रमीय अनुपात आवश्यकताओं को पूरा करने के लिए पिघलने खिंचाव के बाद, एक पक्ष इनपुट के रूप में एक एकल फाइबर (बाकी कटौती के साथ) को बरकरार रखता है,जबकि दूसरे छोर बहु-चैनल आउटपुट प्रदान करता है.
GPON FTTx नेटवर्क के लिए एक प्रमुख घटक के रूप में, ऑप्टिकल स्प्लिटर को केंद्रीय कार्यालयों या विभिन्न वितरण बिंदुओं (बाहरी या इनडोर) में तैनात किया जा सकता है।एफबीटी युग्मक कम सम्मिलन हानि के साथ मल्टीपोर्ट ऑप्टिकल सिग्नल विभाजन के लिए उच्च स्थिरता प्रदान करते हैंइन युग्मों को दूरसंचार उपकरण, सीएटीवी नेटवर्क और परीक्षण उपकरण में शक्ति विभाजन और टैप करने के लिए डिज़ाइन किया गया है।
| पैरामीटर | मल्टीमोड मानक फाइबर युग्मक |
|---|---|
| युग्मन अनुपात ((%) | 50/50 |
| ग्रेड | पी ग्रेड |
| अधिक हानि (सामान्य) (dB) | 0.7 1।0 |
| अधिकतम सम्मिलन हानि ((dB) | 4.2 4.5 |
| एकरूपता (अधिकतम) | 0.6 0.8 |
| निर्देशात्मकता (min) (dB) | 35 |
| ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 800-1600 |
| केंद्रीय तरंगदैर्ध्य (nm) | 850 या 1310 या 1550 |
| ऑपरेटिंग तापमान ((°C) | -20~+85 |
| फाइबर का प्रकार | कॉर्निंग मल्टीमोड 50/125, 62.5/125 |
| फाइबर पिगटेल लंबाई ((m) | 1 मीटर या कस्टम लंबाई |
| पोर्ट विन्यास | 1×2 या 2×2 |
| आयाम (मिमी) | पैकेज डी,ई,जी |
| युग्मन अनुपात | सम्मिलन हानि |
|---|---|
| युग्मन अनुपात ((%) | प्रीमियम ग्रेड |
| 40/60 | 5.2/3.3 5.6/3.7 |
| 30/70 | 6.5/2.6 7.0/30 |
| 20/80 | 8.4/2.0 8.8/2.5 |
| 10/90 | 11.8/1.5 12.3/2.0 |
| पैकेज डीः | 3mm x 45mm स्टेनलेस स्टील ट्यूब |
| पैकेज ई: | 3 मिमी x 54 मिमी स्टेनलेस स्टील ट्यूब |
| पैकेज F: | 3 मिमी x 60 मिमी स्टेनलेस स्टील ट्यूब |

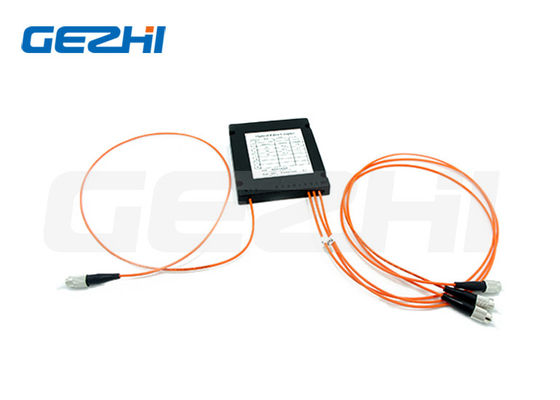

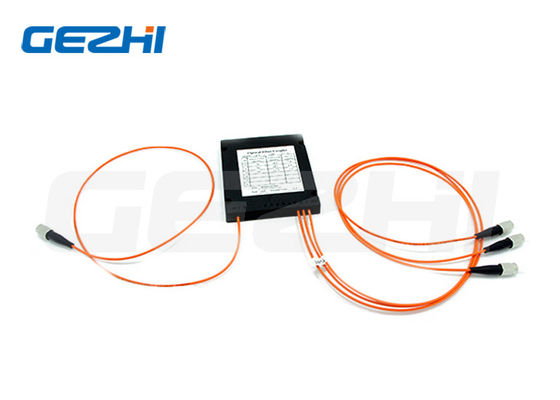

| पैकेज जी: | 10 मिमी x 20 मिमी x 90 मिमी ABS कैसेट |
| पैकेज एचः | 10 मिमी x 80 मिमी x 100 मिमी ABS कैसेट |
| पैकेज I: | 18 मिमी x 80 मिमी x 120 मिमी ABS कैसेट |
| पैकेज जेः | 18mm x 115mm x 140mm ABS कैसेट |
| पैकेज डी,ई: | 250um नंगे फाइबर |
| पैकेज F: | 250um नंगे फाइबर या 900um ढीले ट्यूब |
| पैकेज जी, एच, आई, जे: | 2mm,3mm केबल या 900um ढीली ट्यूब |
|
|
