| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | एफबीटी कपलर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

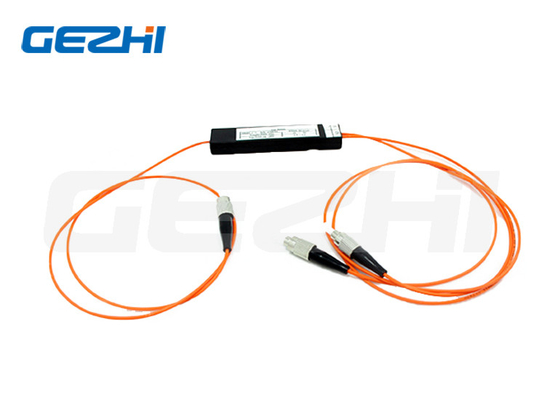

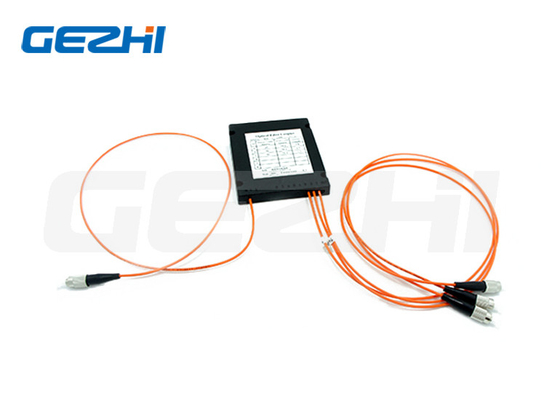

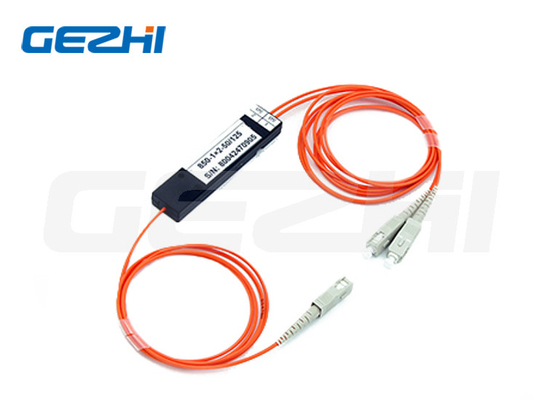

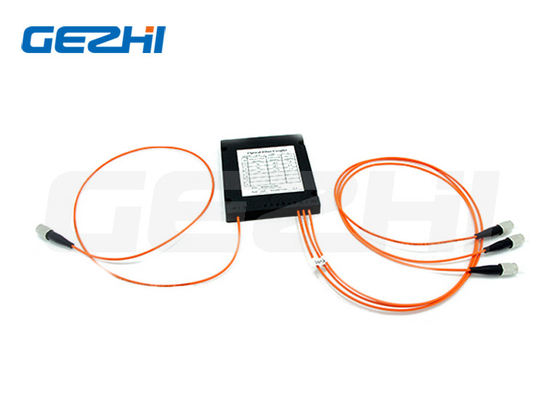

फैक्टरी मल्टीमोड MM 62.5/125um 650nm 50/50 कपलर फाइबर ऑप्टिक स्प्लिटर
उत्पाद का वर्णन
फ्यूज्ड बाइकोनिक टेपर (एफबीटी) कपलर, जिसे एफबीटी स्प्लिटर भी कहा जाता है, पारंपरिक तकनीक पर आधारित है, यह दो या दो से अधिक ऑप्टिकल फाइबरों को एक साथ बंडल करने के लिए है,और फिर शंकु मशीन पिघलने खिंचाव खींचें, और वास्तविक समय में अनुपात के परिवर्तन की निगरानी, पिघलने खिंचाव के बाद वर्णक्रमीय अनुपात आवश्यकताओं, एक तरफ इनपुट के रूप में एक एकल फाइबर (बाकी कटौती) को बनाए रखने,दूसरे छोर पर एक बहु-चैनल आउटपुट है.
जीपीओएन एफटीटीएक्स नेटवर्क के लिए एक प्रमुख घटक के रूप में, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossएफबीटी युग्मक दूरसंचार उपकरण, सीएटीवी नेटवर्क और परीक्षण उपकरण में शक्ति विभाजन और टैप करने के लिए डिज़ाइन किए गए हैं।
विनिर्देश
| पैरामीटर | मल्टीमोड मानक फाइबर युग्मक | |
| युग्मन अनुपात ((%) | 50/50 | |
| ग्रेड | पी ग्रेड | एक ग्रेड |
| अधिक हानि (सामान्य) (dB) | 0.7 | 1.0 |
| अधिकतम सम्मिलन हानि (dB) | 4.2 | 4.5 |
| एकरूपता (अधिकतम) | 0.6 | 0.8 |
| निर्देशात्मकता (min) (dB) | 35 | |
| ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 800-1600 | |
| केंद्रीय तरंगदैर्ध्य (nm) | 850 या 1310 या 1550 | |
| ऑपरेटिंग तापमान ((°C) | -20~+85 | |
| फाइबर का प्रकार | कॉर्निंग मल्टीमोड 50/125, 62.5/125 | |
| फाइबर पिगटेल लंबाई ((m) | 1 मीटर या कस्टम लंबाई | |
| पोर्ट विन्यास | 1×2 या 2×2 | |
| आयाम (मिमी) | पैकेज डी,ई,जी | |
युग्मन अनुपात/इंजेक्शन हानि रूपांतरण चार्ट
| युग्मन अनुपात | सम्मिलन हानि | |
| युग्मन अनुपात ((%) | प्रीमियम ग्रेड | एक ग्रेड |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 70.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
* एलईडी प्रकाश स्रोत के साथ स्थिर मोड की स्थिति में मापा गया।
पैकेज आयाम और पिगटेल शैली
| पिगटेल स्टाइलः | |
| पैकेज डी,ई: | 250um नंगे फाइबर |
| पैकेज F | 250um नंगे फाइबर या 900um ढीले ट्यूब |
| पैकेज जी, एच, आई, जे: | 2mm,3mm केबल या 900um ढीली ट्यूब |
सम्मिलन हानि और तरंग दैर्ध्य,तापमान का संबंध चित्र
विशेषताएं
1. कम अति हानि
2.समान शक्ति विभाजन
3.गंभीर पैकेज उत्कृष्ट
4पर्यावरण और यांत्रिक स्थिरता
आवेदन
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2निष्क्रिय ऑप्टिकल नेटवर्क (PON)
3लोकल एरिया नेटवर्क (LAN)
4. CATV सिस्टम एम्पलीफायर,
5निगरानी प्रणाली
|
|
