| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x16 एमईएमएस ऑप्टिकल स्विच रैकमाउंट |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

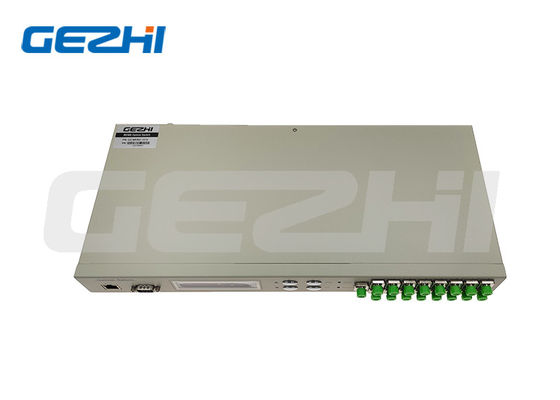

स्वचालित माप के लिए फाइबर ऑप्टिक 1x16 एमईएमएस ऑप्टिकल स्विच रैकमाउंट
उत्पाद का वर्णन
1xN एमईएमएस ऑप्टिकल स्विच रैकमाउंट
GEZHI ′s MEMS ऑप्टिकल स्विच, MEMs फाइबर स्विच एकीकृत सिलिकॉन MEMS प्रौद्योगिकी पर आधारित हैं और बहु-चैनल 1x4, 1x8, 1x16, 1x24, 1x32, 1x64 में उपलब्ध हैं,1x128 से 1x256 तक और मैट्रिक्स MxN Mems ऑप्टिकल स्विच 8x8, 16x16, 16x64, 64x64 चैनल। स्विच पैकेज के अंदर दोनों CMOS/TTL संगत ड्राइवर।एमईएमएस ऑप्टिकल स्विच की सरणी को व्यक्तिगत रूप से नियंत्रित किया जा सकता है और द्विदिशात्मक है ताकि वे 1xN या Nx1 अभिविन्यास में इस्तेमाल किया जा सके.
गेज़ी के एमईएमएस 1xएन ऑप्टिकल स्विच उत्कृष्ट ऑप्टिकल प्रदर्शन, बहुत लंबे जीवनकाल में उच्च विश्वसनीयता प्रदान करते हैं।एयरोस्पेस और अन्य मांग वाले अनुप्रयोग.
विशेषताएं
1.सीरियलनेट, उच्च विश्वसनीयता, उच्च स्थिरता
2एलसीडी डिस्प्ले पैनल दृश्य प्रदर्शन, सुविधाजनक संचालन
3पारदर्शी संचरण संकेत उच्च स्थिरता और विश्वसनीयता
4स्वचालित स्कैनिंग के चैनल और समय अंतराल को सेट किया जा सकता है।
5.RS232 नियंत्रण और RJ45 ईथरनेट रिमोट मैनेजमेंट
आवेदन
1. एफआईटीएल
2स्वचालित माप
3ऑप्टिकल नेटवर्क दूरस्थ निगरानी केबल निगरानी और रखरखाव प्रणाली
विनिर्देश
| पैरामीटर | इकाई | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| तरंग दैर्ध्य सीमा | एनएम | एमएम के लिए 850/1310 या एसएम के लिए 1260~1650 या अनुकूलित | |||||||
| तरंग दैर्ध्य का परीक्षण | एनएम | 850/1310, 1310/1550 या अनुकूलित | |||||||
| सम्मिलन हानि (अधिकतम) | डीबी | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.7 | ≤1.7 | ≤2.0 | ≤2.2 | ≤2.4 |
| रिटर्न हानि | डीबी | MM ≥ 30, SM ≥ 45 | |||||||
| क्रॉसस्टॉक | डीबी | MM ≥ 30, SM ≥ 45 | |||||||
| पीडीएल | डीबी | ≤0.10 | |||||||
| डब्ल्यूडीएल | डीबी | ≤0.30 | |||||||
| टीडीएल | डीबी | ≤0.30 | |||||||
| पुनरावृत्ति | डीबी | ≤0.02 | |||||||
| स्विच करने का समय | एमएस | ≤8 (अजीब चैनल) | |||||||
| ऑप्टिकल पावर | mW | ≤ 500 | |||||||
| फाइबर का प्रकार | उह | 9/125 | |||||||
| कनेक्टर | / | एफसी, एससी, एलसी, एसटी, एसएमए या अनुकूलित | |||||||
| मॉनिटर पोर्ट | / | आरजे45 और आरएस232 या अनुकूलित | |||||||
| कार्य शक्ति आपूर्ति (प्लग टाइप) | वी | AC:220V (50/60Hz) या DC:36V~72V | |||||||
| परिचालन तापमान | °C | -10~+60 | |||||||
| भंडारण तापमान | °C | -40~+85 | |||||||
| रैक माउंट आयाम | मिमी | 1U L483XW230XH44.5 (अप करने के लिए 32 चैनल) अनुकूलन उपलब्ध है। | |||||||
| 2U L483XW230XH89 (अधिकतम 128 चैनल) अनुकूलन उपलब्ध है। | |||||||||
| 3U L483XW230XH133.5 (अधिकतम 256 चैनल) अनुकूलन उपलब्ध है। | |||||||||
चित्रण

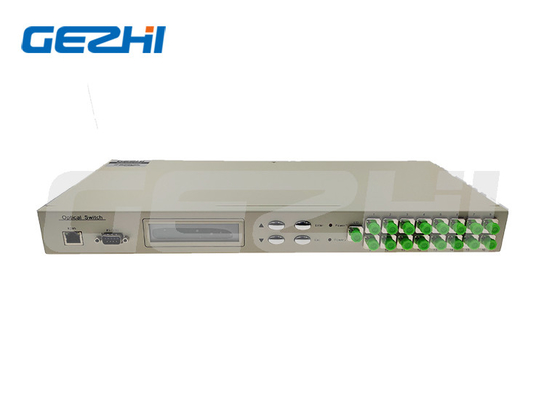

1x128 एमईएमएस फाइबर ऑप्टिकल स्विच रैकमाउंट फ्रंट पैनल

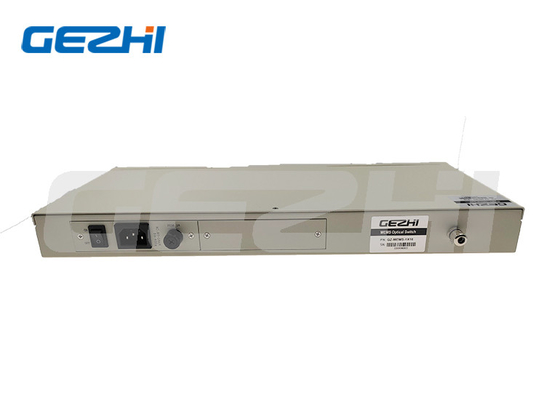

1x128 एमईएमएस फाइबर ऑप्टिकल स्विच बैक पैनल
ऑप्टिकल मार्ग
आदेश सूचना MEMS-1xN-X-XX-X-XX-XX-XX-XX-XX
| एमईएमएस | मोड | तरंगदैर्ध्य | पैकेज | फाइबर का प्रकार | विद्युत आपूर्ति | कनेक्टर |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=विशेषता |
S=SM एम=एमएम |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S = निर्दिष्ट करें |
1U=1U रैकमाउंट 2U=2U रैकमाउंट 3U=3U रैकमाउंट 4U=4U रैकमाउंट S = निर्दिष्ट करें |
M5=50/125 M6=62.5/125 S9=9/125 S = निर्दिष्ट करें |
एसी = एकल 85~265V डीसी = एकल 36~72V एए=डुअल 85~265V डीडी=डुअल 36~72V AD=AC85~265V+DC36~75V |
00=कोई नहीं FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S = निर्दिष्ट करें |
|
|
