| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | एमईएमएस-डी- |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$188-US$688 |
| डिलीवरी का समय: | 2-3 सप्ताह |

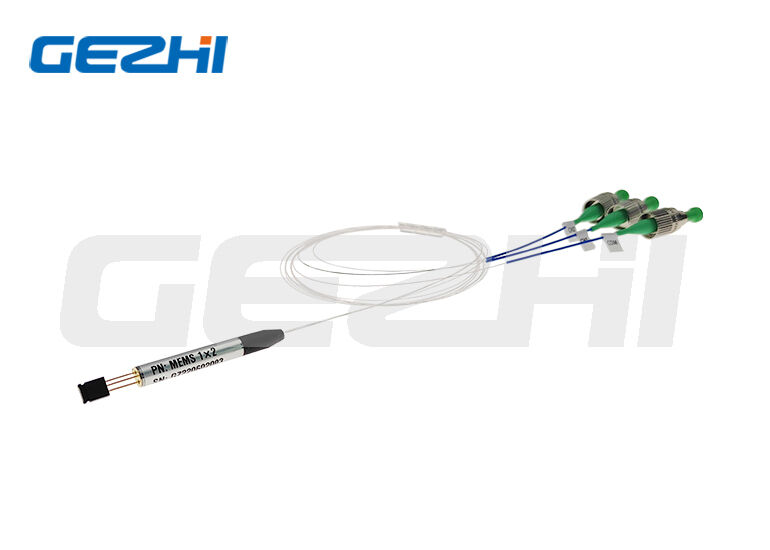

गेझी फोटोनिक्स 1×एन एमईएमएस ऑप्टिकल स्विच एक लघु एमईएमएस फाइबर स्विचिंग घटक है जिसे फाइबर संचार, पीओएन नेटवर्क, ऑप्टिकल इंस्ट्रूमेंटेशन और नेटवर्क मॉनिटरिंग सिस्टम के लिए डिज़ाइन किया गया है। यह नॉन-लैचिंग एमईएमएस ऑप्टिकल स्विच सिंगल मोड (अधिकतम 1×64 चैनल) और मल्टी मोड (अधिकतम 1×16 चैनल) दो श्रृंखला प्रदान करता है, जिसमें अल्ट्रा कॉम्पैक्ट बेलनाकार आवास, तेज स्विचिंग गति, कम प्रविष्टि हानि, उत्कृष्ट तरंग दैर्ध्य / थर्मल / ध्रुवीकरण निर्भर हानि प्रदर्शन और 10 अरब स्विचिंग समय तक अल्ट्रा-लंबी सेवा जीवन शामिल है।
| 1.अल्ट्रा कॉम्पैक्ट बेलनाकार संरचना | दो आकार विनिर्देश: Φ5.5×42mm (N≤7 चैनल), Φ6.0×47mm (8≤N≤64 चैनल), कॉम्पैक्ट ऑप्टिकल मॉड्यूल के लिए छोटे पदचिह्न |
| 2.अल्ट्रा फास्ट स्विचिंग टाइम | स्विचिंग समय ≤8ms, वास्तविक समय नेटवर्क सुरक्षा के लिए तत्काल ऑप्टिकल पथ स्विचिंग |
| 3. कम निवेशन हानि | विभिन्न चैनल गणनाओं के लिए श्रेणीबद्ध हानि डिज़ाइन, एकल मोड 1×2 केवल ≤0.8dB प्रविष्टि हानि |
| 4.सुपीरियर ऑप्टिकल कंसिस्टेंसी इंडेक्स | WDL≤0.3dB, TDL≤0.3dB, PDL≤0.1dB, दोहराने योग्यता ≤±0.05dB, स्थिर सिग्नल ट्रांसमिशन |
| 5.उच्च अलगाव और वापसी हानि | वापसी हानि ≥50dB (एकल मोड), क्रॉसस्टॉक ≥45~50dB, ऑप्टिकल सिग्नल क्रॉसस्टॉक हस्तक्षेप से प्रभावी ढंग से बचें |
| 6.अल्ट्रा लंबी सेवा जीवन | स्थायित्व ≥10 बिलियन स्विचिंग चक्र, स्थिर दीर्घकालिक संचालन |
| 7.व्यापक परिचालन वातावरण अनुकूलनशीलता | ऑपरेटिंग तापमान: -20℃ ~ +85℃, भंडारण तापमान: -40℃ ~ +85℃, आर्द्रता 5%~95% आरएच |
| 8.नॉन-लैचिंग स्विचिंग मोड, कंट्रोल वोल्टेज ≤60V, अधिकतम असर वाली ऑप्टिकल पावर 500mW | |
ऑप्टिकल संचार और ऑप्टिकल परीक्षण उद्योगों पर पूरी तरह से लागू, मुख्य परिदृश्य:
| पैरामीटर | इकाई | तकनीकी सूचकांक |
|---|---|---|
| संचालन तरंगदैर्घ्य | - | O बैंड (1290~1330nm), L+ बैंड (1625~1650nm) |
| निविष्ट वस्तु का नुकसान | डीबी | 1×2 ≤0.8；3≤N≤8 ≤1.0；17≤N≤32 ≤1.5；33≤N≤64 ≤1.7 |
| डब्ल्यूडीएल | डीबी | ≤0.3 |
| टीडीएल | डीबी | ≤0.3 |
| पीडीएल | डीबी | ≤0.1 |
| वापसी हानि | डीबी | ≥50 |
| क्रॉसस्टॉक | डीबी | 2≤N≤32 ≥50；33≤N≤64 ≥45 |
| repeatability | डीबी | ≤±0.05 |
| स्विचिंग समय | एमएस | ≤8 |
| यांत्रिक स्थायित्व | टाइम्स | ≥10,000,000,000 |
| नियंत्रण वोल्टेज | वी | ≤60 |
| स्विचिंग मोड | - | गैर latching |
| अधिकतम ऑप्टिकल पावर | मेगावाट | ≤500 |
| परिचालन तापमान | ℃ | -20 ~ +85 |
| भंडारण तापमान | ℃ | -40 ~ +85 |
| परिचालन आर्द्रता | %आरएच | 5~95 |
| आयाम | मिमी | N≤7: Φ5.5×42；8≤N≤64: Φ6.0×47 |
| पैरामीटर | इकाई | तकनीकी सूचकांक |
|---|---|---|
| संचालन तरंगदैर्घ्य | एनएम | 850±30, 1310±30 |
| निविष्ट वस्तु का नुकसान | डीबी | N≤12 ≤1.0；13≤N≤16 ≤1.2 |
| डब्ल्यूडीएल | डीबी | ≤0.3 |
| टीडीएल | डीबी | ≤0.4 |
| पीडीएल | डीबी | ≤0.2 |
| वापसी हानि | डीबी | ≥30 |
| repeatability | डीबी | ≤±0.05 |
| स्विचिंग समय | एमएस | ≤8 |
| यांत्रिक स्थायित्व | टाइम्स | ≥10,000,000,000 |
| नियंत्रण वोल्टेज | वी | ≤60 |
| स्विचिंग मोड | - | गैर latching |
| अधिकतम ऑप्टिकल पावर | मेगावाट | ≤500 |
| परिचालन तापमान | ℃ | -20 ~ +85 |
| भंडारण तापमान | ℃ | -40 ~ +85 |
| परिचालन आर्द्रता | %आरएच | 5~95 |
| आयाम | मिमी | N≤7: Φ5.5×42；8≤N≤16: Φ6.0×47 |
मॉडल कोड प्रारूप: एमईएमएस-डी-[चैनल]-[तरंगदैर्ध्य]-[फाइबर प्रकार]-[फाइबर व्यास]-[फाइबर लंबाई]-[कनेक्टर]
| चैनल कोड: | 02=1×2, 04=1×4, 08=1×8, 16=1×16 |
| तरंग दैर्ध्य कोड: |
85=850एनएम, 13=1310एनएम, 14=1490एनएम, 15=1550एनएम, 1625=1625एनएम, 1650=1650एनएम, 13/15=दोहरी 1310/1550एनएम |
| फाइबर प्रकार: | 5=50/125μm, 6=62.5/125μm, 9=9/125μm, एक्स=कस्टम फाइबर |
| फाइबर व्यास: | 25=250μm कोटिंग, एक्स=कस्टम |
| फाइबर की लंबाई: | 05=0.5मी, 10=1.0मी, एक्स=कस्टम लंबाई |
| कनेक्टर: | 00=कोई नहीं, एफपी=एफसी/पीसी, एफए=एफसी/एपीसी, एसपी=एससी/पीसी, एसए=एससी/एपीसी, एलपी=एलसी/पीसी, एलए=एलसी/एपीसी |
उदाहरण: MEMS-D-16-15-9-25-10-LA → 1×16 सिंगल मोड 1550nm, 9/125 फाइबर, 250μm कोटिंग, 1m फाइबर, LC/APC कनेक्टर
ए: हमारे एमईएमएस 1×एन फाइबर स्विच का उपयोग मुख्य रूप से मल्टी-चैनल ऑप्टिकल सिग्नल के स्वचालित रूटिंग स्विचिंग का एहसास करने के लिए पीओएन नेटवर्क एक्सेस, फाइबर लिंक सुरक्षा, ऑप्टिकल परीक्षण उपकरणों और फाइबर नेटवर्क मॉनिटरिंग के लिए किया जाता है।
ए: एकल मोड संस्करण 1×64 चैनल तक का समर्थन करता है; मल्टी मोड संस्करण अधिकतम 1×16 चैनल।
ए: हमारी सभी एमईएमएस-डी श्रृंखला नॉन-लैचिंग स्विचिंग मोड, नियंत्रण वोल्टेज ≤60V को अपनाती है।
ए: यांत्रिक स्थायित्व ≥10 बिलियन स्विचिंग चक्र तक पहुंचता है, औद्योगिक निरंतर उपयोग के लिए लंबी सेवा जीवन।
ए: एफसी, एससी, एलसी पीसी/एपीसी कनेक्टर का समर्थन, कनेक्टर के बिना नंगे फाइबर भी वैकल्पिक है।
निर्माता: गेझी फोटोनिक्स कंपनी लिमिटेड
वैश्विक फाइबर संचार उद्योग के लिए एमईएमएस ऑप्टिकल स्विच, फाइबर कपलर, ऑप्टिकल निष्क्रिय घटकों का पेशेवर आपूर्तिकर्ता। कस्टम विनिर्देश, OEM और ODM सेवा उपलब्ध हैं। आधिकारिक वेबसाइट:www.gezhiphotonics.com
|
