उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | OLP उपकरण | सुरक्षा मोड: | 1: 1 |
|---|---|---|---|
| वेवलेंथ: | 1310 और 1550 एनएम | मॉनिटरिंग पोर्ट: | आरजे 45, 232 रुपये |
| योजक: | अनुसूचित जाति / पीसी | आकार: | 2U: 483 x 230 x 89 मिमी |
| हाई लाइट: | 1550nm OLP उपकरण,1310nm OLP ऑप्टिकल लाइन,OLP स्विच सिस्टम |
||

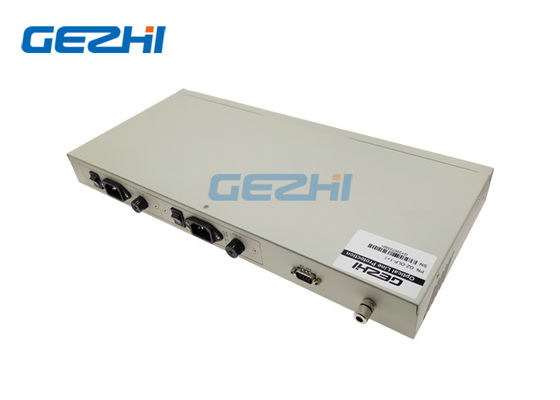

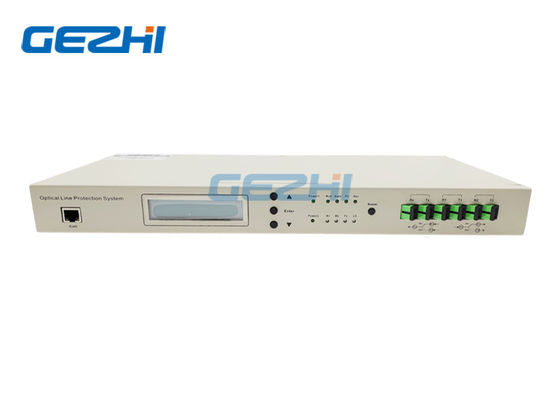

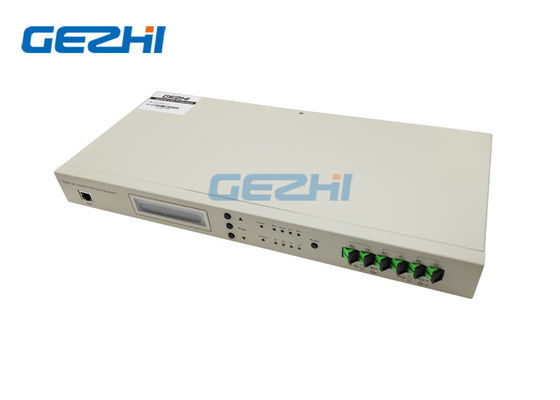

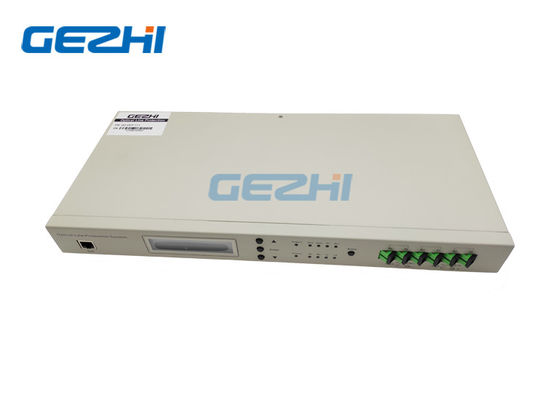

1: 1 OLP उपकरण 1 + 1 ऑप्टिकल लाइन प्रोटेक्शन स्विच सिस्टम 1310 / 1550nm
GEZHI OLP (ऑप्टिकल लाइन प्रोटेक्शन) उपकरण एक उपकरण है जिसका उपयोग जोड़े में किया जाता है, जो नेटवर्क ट्रांसमिशन लाइन की सुरक्षा के लिए ऑप्टिकल सिग्नल के प्रत्येक सिरे पर होता है।OLP euipment बैकअप मार्ग बनाने के लिए विभिन्न मार्ग से रिक्त ऑप्टिकल फाइबर का उपयोग करता है।यह ऑप्टिकल बिजली की निगरानी और स्वचालित स्विचिंग का एहसास कर सकता है।काम करने वाले फाइबर में बिजली की स्थिति की वास्तविक समय की निगरानी के द्वारा।यह स्वचालित रूप से काम करने वाले फाइबर से बैकअप फाइबर पर स्विच कर सकता है जब उपयोगकर्ता द्वारा परिभाषित थ्रेशोल्ड से कम काम कर रहे फाइबर की शक्ति मूल्य। ऑप्टिकल संचार नेटवर्क में, OLP ऑप्टिकल फाइबर की ऑप्टिकल शक्ति और वास्तविक समय में स्टैंडबाय ऑप्टिकल फाइबर की निगरानी करता है।यदि ऑप्टिकल फाइबर की वर्तमान ऑप्टिकल शक्ति पूर्व-निर्धारित स्विचिंग थ्रेशोल्ड मान से कम है, तो अलार्म चालू है और यह ऑप्टिकल ट्रांसमिशन सिस्टम लाइन की सुरक्षा के लिए स्वचालित रूप से स्टैंडबाय ऑप्टिकल फाइबर पर स्विच करेगा।
विशेषताएं
कम प्रविष्टि नुकसान
पारदर्शी संचरण विशेषताएँ
व्यापार गैर-आक्रामक स्विच
लाइन फाल्ट से होने वाले नुकसान को कम करें
प्लग-इन डिज़ाइन द्वारा उच्च स्तर का एकीकरण, जो कैबिनेट के स्थान को बचाता है
ट्रांसमिशन नेटवर्क की विश्वसनीयता बढ़ाएं, नेटवर्क गुणवत्ता में सुधार करें
विस्तार बहुत सुविधाजनक है
OLP 1 U-high के डिज़ाइन को अपनाता है और इसे एक मानक 19 '' धातु चेसिस में स्थापित किया जा सकता है।यह 1 + 1 ऑप्टिकल लाइन बैकअप सिस्टम (1: 1 ऑप्टिकल लाइन बैकअप सिस्टम) पर लागू होता है।जब ऑप्टिकल मेन लाइन टूट जाती है, तो यह स्वचालित रूप से बैकअप लाइन पर स्विच करके सिग्नल ट्रांसमिशन को बनाए रख सकता है।
1 + 1 सुरक्षा चित्रण:
कार्यात्मक विशेषताएं
संकेतक प्रकाश बंदरगाह पर ऑप्टिकल लाइन की स्थिति दिखाता है
स्विचिंग थ्रेशोल्ड पावर और अलार्मिंग थ्रेशोल्ड पावर को एलसीडी स्क्रीन या नेटवर्क मैनेजमेंट एक्सेस द्वारा सेट किया जा सकता है
दो प्रकार के ऑपरेटिंग मोड उपलब्ध हैं: स्वचालित रूप से और मैन्युअल रूप से मुख्य लाइन पर लौटते हैं।
साइट को प्राप्त करने वाले मुख्य उपकरणों में स्विचिंग के लिए तीन मोड हैं: स्वचालित, मजबूर मैनुअल और रिमोट कंट्रोल
स्वचालित स्विच का समय 20ms से कम है
दोहरी गर्म अतिरेक बिजली की आपूर्ति और गर्म-प्लगेबल
सीएलआई रिमोट नेटवर्क प्रबंधन के साथ
विशिष्टता
| सिस्टम पैरामीटर | तकनीकी सूचकांक | |
| अंशांकन तरंगदैर्ध्य | 1310nm और 1550nm | |
| संचारण पक्ष में सम्मिलन हानि | <4.0dB | |
| पक्ष प्राप्त करने पर सम्मिलन हानि | <1.5 डीबी | |
| हारकर लौटा | B 45 डीबी | |
| दखल अंदाजी | > 55 डीबी | |
| ध्रुवीकरण नुकसान | <0.1dB | |
| ऑप्टिकल पावर की रेंज का पता लगाना | -50 ~ 20dBm | |
| स्विचिंग समय | <20ms | |
| ऑटो-स्विचिंग थ्रेशोल्ड पावर | -30dBm | |
| स्विचिंग मोड | स्वचालित, मजबूर मैनुअल, रिमोट | |
| इनपुट / आउटपुट ऑप्टिकल एक्सेस पोर्ट | अनुसूचित जाति / एपीसी, अनुसूचित जाति / पीसी, एफसी / एपीसी, एफसी / पीसी | |
| नेटवर्क प्रबंधन एक्सेस पोर्ट | आरजे 45, RS232 | |
| नेटवर्क प्रबंधन मोड | CLI | |
| उत्पाद का आयाम | 19 इंच का स्टैंडर्ड मेटल चेसिस | |
| पर्यावरण की आवश्यकता | परिचालन तापमान | -10 ℃ ~ 60 ℃ |
| भंडारण तापमान | -40 ℃ ~ 80 ℃ | |
| सापेक्षिक आर्द्रता | 5% ~ 95%, कोई-संघनक नहीं | |
| बिजली की आपूर्ति (मानक) | 220V / एसी, 50 हर्ट्ज;-48 V / डीसी (वैकल्पिक) | |
| सुरक्षा और ईएमसी | एफसीसी, उल, सीई, टीयूवी, सीएसए मानकों के अनुरूप | |
| बिजली की खपत | <5 डब्ल्यू | |
1: 1 संरक्षण चित्रण
कार्यात्मक विशेषताएं
संकेतक प्रकाश बंदरगाह पर ऑप्टिकल लाइन की स्थिति दिखाता है
स्विचिंग थ्रेशोल्ड पावर और अलार्मिंग थ्रेशोल्ड पावर को एलसीडी स्क्रीन या नेटवर्क मैनेजमेंट एक्सेस द्वारा सेट किया जा सकता है
साइट को प्राप्त करने वाले मुख्य उपकरणों में स्विचिंग के लिए तीन मोड हैं: स्वचालित, मजबूर मैनुअल और रिमोट कंट्रोल
स्वचालित स्विच का समय 40ms से कम है
दोहरी गर्म अतिरेक बिजली की आपूर्ति और गर्म-प्लगेबल
सीएलआई रिमोट नेटवर्क प्रबंधन के साथ
तकनीकी मापदंड
| सिस्टम पैरामीटर | तकनीकी सूचकांक | |
| अंशांकन तरंगदैर्ध्य | 1310nm और 1550nm | |
| संचारण पक्ष में सम्मिलन हानि | <1.5 डीबी | |
| पक्ष प्राप्त करने पर सम्मिलन हानि | <1.5 डीबी | |
| हारकर लौटा | B 45 डीबी | |
| दखल अंदाजी | > 55 डीबी | |
| ध्रुवीकरण नुकसान | <0.1dB | |
| ऑप्टिकल पावर की रेंज का पता लगाना | -50 ~ 20dBm | |
| स्विचिंग समय | <40ms | |
| ऑटो-स्विचिंग थ्रेशोल्ड पावर | -30dBm | |
| स्विचिंग मोड | स्वचालित, मजबूर मैनुअल, रिमोट | |
| इनपुट / आउटपुट ऑप्टिकल एक्सेस पोर्ट | अनुसूचित जाति / एपीसी, अनुसूचित जाति / पीसी, एफसी / एपीसी, एफसी / पीसी | |
| नेटवर्क प्रबंधन एक्सेस पोर्ट | आरजे 45, RS232 | |
| नेटवर्क प्रबंधन मोड | CLI | |
| उत्पाद का आयाम | 19 इंच का स्टैंडर्ड मेटल चेसिस | |
| पर्यावरण की आवश्यकता | परिचालन तापमान | -10 ℃ ~ 60 ℃ |
| भंडारण तापमान | -40 ℃ ~ 80 ℃ | |
| सापेक्षिक आर्द्रता | 5% ~ 95% कोई संघनक | |
| बिजली की आपूर्ति (मानक) | 220V / एसी, 50 हर्ट्ज; -48 V / डीसी (वैकल्पिक) | |
| सुरक्षा और ईएमसी | एफसीसी, उल, सीई, टीयूवी, सीएसए मानकों के अनुरूप | |
| बिजली की खपत | <5 डब्ल्यू | |
