| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 3 port Optical Circulator |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 work days |
| Payment Terms: | T/T, Western Union |
3 पोर्ट सिंगल मोड फाइबर ऑप्टिक सर्क्युलेटर 1310nm या 1550nm ऑप्टिकल सर्क्युलेटर
GEZHI 3 पोर्ट पोलराइजेशन असंवेदनशील ऑप्टिकल सर्क्युलेटर जिसका उपयोग ऑप्टिकल सिग्नल को एक पोर्ट से दूसरे पोर्ट और केवल एक दिशा में निर्देशित करने के लिए किया जाता है।यह क्रिया सिग्नल को अनपेक्षित दिशा में प्रचार करने से रोकती है।ऑप्टिकल फाइबर को सिंगल फाइबर पर द्वि-दिशात्मक ऑप्टिकल सिग्नल ट्रांसमिशन प्राप्त करने के लिए उपयोग किया जा सकता है।आमतौर पर WDM नेटवर्क, क्रोमेटिक फैलाव क्षतिपूर्ति, ध्रुवीकरण मोड फैलाव, ऑप्टिकल ऐड-ड्रॉप मॉड्यूल (DWDM OADM), OTDR ऑप्टिकल एम्पलीफायरों और फाइबर सेंसिंग अनुप्रयोगों में फाइबर ऑप्टिकल संचारक का उपयोग किया जाता है।
विशेषताएं
कम पीडीएल
कम प्रविष्टि नुकसान
वाइड बैंड उच्च अलगाव
उच्च स्थिरता और विश्वसनीयता
कॉम्पैक्ट इन-लाइन पैकेज
अनुप्रयोग
फाइबर सेंसर
ऐड-ड्रॉप मल्टीप्लेक्सिंग
द्विदिश पंपिंग
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
लाइनिंग इन-लाइन क्रोमैटिक डिस्पैशन कॉम्पेंसेशन डिवाइसेस
विनिर्देश
| पैरामीटर | पी ग्रेड | |
| विन्यास | पोर्ट 1 से पोर्ट 2 से पोर्ट 3 | |
| ऑपरेशन तरंग दैर्ध्य (एनएम) | 1310 or 30 या 1550 or 30 या 1585 or 30 | |
| अलगाव (डीबी) | ठेठ | 0.6 |
| ज्यादा से ज्यादा | 0.8 | |
| विशिष्ट अलगाव (डीबी) | ≥50 | |
| न्यूनतम अलगाव (डीबी) | ≥40 | |
| क्रॉस टॉक (dB) | ≥50 | |
| ध्रुवीकरण निर्भर हानि (dB) | <0.15 | |
| ध्रुवीकरण मोड फैलाव | <0.1 | |
| रिटर्न लॉस (डीबी) | ≥50 | |
| पावर हैंडलिंग (mW) | 500 | |
| तापमान में वृद्धि (℃) | -10 ~ + 75 | |
| पैकेज आयाम (मिमी) | Φ5.5xL50 या L5.5xL63 | |
बिना सूचना के विर्निदेश परिवर्तित किया जा सकता है।
उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं।

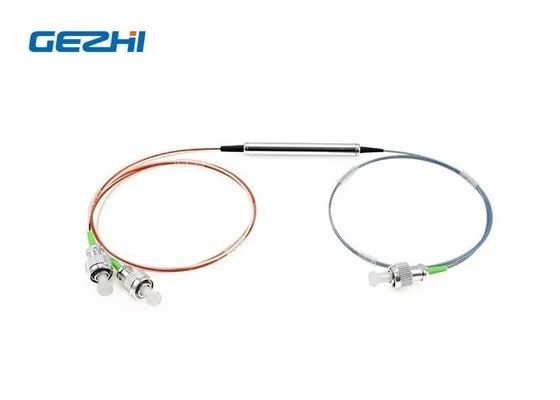

नमूना चित्र
3 पोर्ट ध्रुवीकरण असंवेदनशील एफसी / एपीसी कनेक्टर के साथ ऑप्टिकल सर्कुलेटर
आदेश की जानकारी
| जीसी | तरंग दैर्ध्य | प्रकार | ग्रेड | बंडल का प्रकार | घेंटा प्रकार | लंबाई | योजक |
|
1310 = 1310 |
3 = 3Port |
पी = पी ग्रेड |
2 = पी 2 (3 बंदरगाहों के लिए) |
1 = 250um नंगे फाइबर |
एच = 0.5 मी |
0 = कोई नहीं |
|
|
