| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | CWDM OADM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

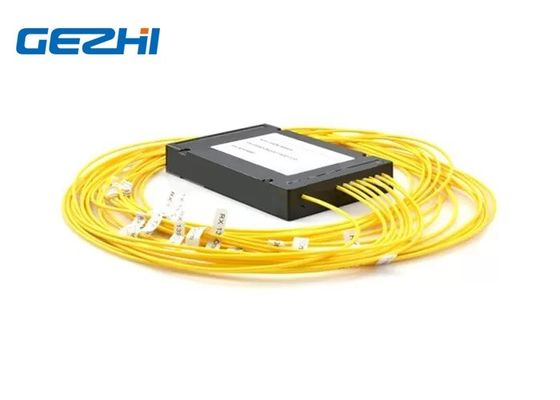

1 चैनल दोहरी फाइबर CWDM OADM पूर्व और पश्चिम ऑप्टिकल ऐड और ड्रॉप मल्टीप्लेक्सर्स
GEZHI आपको अपने फाइबर नेटवर्क से बाहर निकलने में मदद करने के लिए सब कुछ प्रदान करता है।जिसमें CWDM ऑप्टिकल ऐड / ड्रॉप मल्टीप्लेक्सर्स (OADMs) शामिल हैं।एक ऑप्टिकल ऐड एंड ड्रॉप मल्टीप्लेक्स एक ऑप्टिकल ट्रांसमिशन फाइबर पर तरंग दैर्ध्य चैनलों को जोड़ता है।हमारे सीडब्ल्यूडीएम ओएडीएम का उपयोग डब्ल्यूडीएम सिस्टम में मल्टीप्लेक्सिंग और राउटिंग फाइबर ऑप्टिक सिग्नलों के लिए किया जाता है, चुनिंदा रूप से सीडब्ल्यूडीएम स्ट्रीम से अलग-अलग या तरंग दैर्ध्य चैनलों को सेट करने और छोड़ने के लिए।दोनों आपको यातायात की मात्रा और आपके द्वारा प्रसारित किए जाने वाले डेटा के प्रकार के संदर्भ में अधिक लचीलापन देते हैं।
सीडब्ल्यूडीएम ओएडीएम मल्टीप्लेक्सर मॉड्यूल सीडब्ल्यूडीएम चैनलों को सरल प्लगेबल इंटरफेस के साथ नए नेटवर्क में जोड़ने और छोड़ने के लिए।
सीडब्ल्यूडीएम ओएडीएम मॉड्यूल एकल-तरफा (पूर्व या पश्चिम) और दोहरे तरफा (पूर्व और पश्चिम) विन्यास में उपलब्ध हैं जो चार तरंग दैर्ध्य तक का समर्थन करते हैं।प्रत्येक सीडब्ल्यूडीएम ओएडीएम तरंग दैर्ध्य का उपयोग करता है जो 2070 रिक्ति के साथ 1270nm से 1610nm तक ITU-T G.694.2 CWDM ग्रिड मानक के भीतर आते हैं।
विशेषताएं
CWDM ग्रिड
कम प्रविष्टि नुकसान
वाइड पास बैंड
उच्च स्थिरता और विश्वसनीयता
उच्च चैनल अलगाव
एपॉक्सी फ्री ऑप्टिकल पथ
अनुप्रयोग
मेट्रो / एक्सेस नेटवर्क
CWDM चैनल जोड़ें / ड्रॉप करें
CATV फाइबरऑप्टिक सिस्टम
विशिष्टता
|
पैरामीटर |
इकाई |
1 सीएच सीडीडीएम ओएडीएम | ||
| जोड़ना | ड्रॉप | |||
| चैनल तरंग दैर्ध्य | एनएम | 1270 ~ 1610nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 13 | ||
| निविष्टी की हानि | डीबी | 0.9 | 0.9 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L100x80x10 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
चित्रकारी
एक चैनल CWDM दो फाइबर पर द्वि-दिशात्मक डेटा ट्रांसमिशन के लिए EAST & WEST के लिए मल्टीप्लेक्सर जोड़ें और छोड़ें।

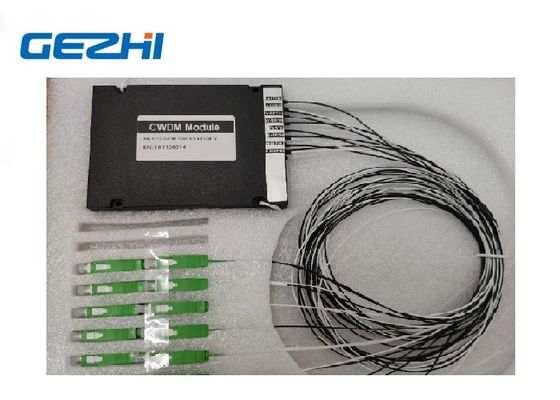

अनुकूलित कनेक्टर
|
कनेक्टर प्रकार विभिन्न स्थितियों में आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए, विभिन्न कनेक्टर उपलब्ध हैं, एलसी / एससी / एफसी।
|
पोलिश प्रकार UPC को डिजिटल सिग्नल ट्रांसपोर्ट के लिए डिज़ाइन किया गया है।APC को RF वीडियो सिग्नल ट्रांसपोर्ट और FTTx एप्लिकेशन के लिए पसंद किया जाता है। |
|
|
टेस्ट डेटास
|
|
