| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 4CH OADM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

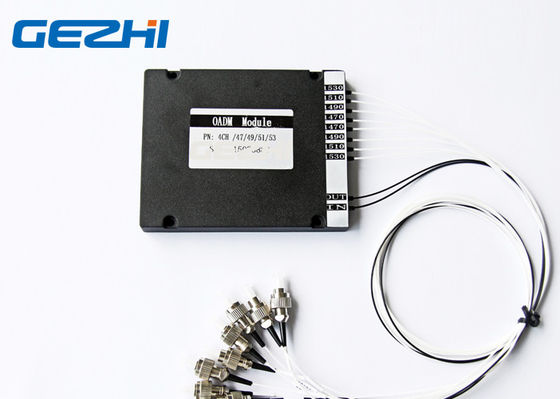

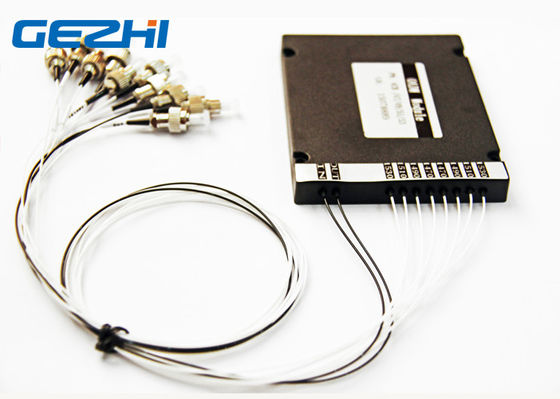

4 चैनल ऑप्टिकल ऐड ड्रॉप मल्टीप्लेक्स सिंगल फाइबर 1470/1490/1510 / 1530nm
GEZHI की ऑप्टिकल ऐड ड्रॉप मल्टीप्लेक्स सीडब्ल्यूडीएम तरंग दैर्ध्य 1470nm 1490nm 1510nm और 1530nm के चार चैनल के साथ एकल फाइबर है।ऑप्टिकल ऐड एंड ड्रॉप मल्टीप्लेक्स एक ऑप्टिकल ट्रांसमिशन फाइबर पर तरंग दैर्ध्य चैनलों को जोड़ता है।गीज़ी के 4CH सीडब्ल्यूडीएम ओएडीएम का उपयोग डब्ल्यूडीएम सिस्टम में मल्टीप्लेक्सिंग या डेमुलिप्लेक्सिंग और राउटिंग फाइबर ऑप्टिक सिग्नलों के लिए किया जाता है, जो सीडब्ल्यूडीएम स्ट्रीम से व्यक्तिगत या तरंग दैर्ध्य चैनलों के सेट को जोड़ते और छोड़ते हैं।
सीडब्ल्यूडीएम ओएडीएम मॉड्यूल एकल-तरफा (पूर्व या पश्चिम) और दोहरे तरफा (पूर्व और पश्चिम) विन्यास में उपलब्ध हैं जो चार तरंग दैर्ध्य तक का समर्थन करते हैं।प्रत्येक GEZHI की CWDM OADM 2070 रिक्ति के साथ 1270nm से 1610nm या 1271 से 1611nm तक तरंग दैर्ध्य का उपयोग करती है।
विशेषताएं
लचीली ओएडीएम नेटवर्किंग
4 चैनल पूर्व और पश्चिम
प्रवर्धन और फैलाव के लिए मध्य अवधि एक्सेस नोड्स
किसी विद्युत शक्ति की आवश्यकता नहीं है।
अनुप्रयोग
सेलुलर आवेदन
फाइबर ऑप्टिकल एम्पलीफायर
Acess Network
लाइन की निगरानी
WDM नेटवर्क
दूरसंचार
विशिष्टता
|
पैरामीटर |
इकाई |
4CH CWDM OADM | ||
| जोड़ना | ड्रॉप | |||
| चैनल तरंग दैर्ध्य | एनएम | 1470,1490,1510,1530nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 13 | ||
| निविष्टी की हानि | डीबी | 1.5 | 1.5 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L100x80x10 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
चित्रकारी
पश्चिम और पूर्व
यह अलग-अलग चैनल को ड्राप करता है और उसी चैनल को डुअल-साइड ट्रांसमिशन में नेटवर्क फाइबर पर वापस जोड़ता है।
चार चैनल 1470,1490,1510,1530nm CWDM एकल फाइबर पर द्वि-दिशात्मक डेटा ट्रांसमिशन के लिए EAST & WEST के लिए मल्टीप्लेयर जोड़ें और ड्रॉप करें।
अनुकूलित कनेक्टर
|
कनेक्टर प्रकार विभिन्न स्थितियों में आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए, विभिन्न कनेक्टर उपलब्ध हैं, एलसी / एससी / एफसी।
|
पोलिश प्रकार UPC को डिजिटल सिग्नल ट्रांसपोर्ट के लिए डिज़ाइन किया गया है।APC को RF वीडियो सिग्नल ट्रांसपोर्ट और FTTx एप्लिकेशन के लिए पसंद किया जाता है। |
|
|
|
|
