| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-FSW-D2x2B |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

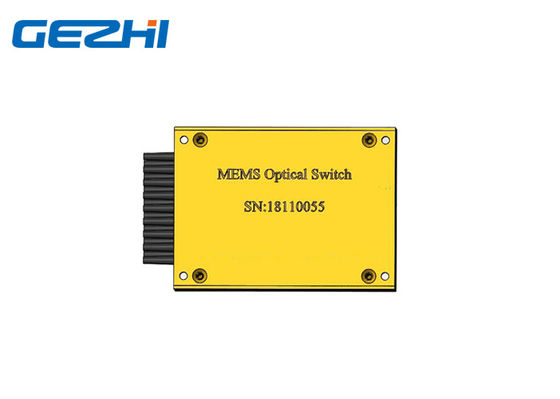

1x16 वाइड पासबैंड एमईएमएस फाइबर ऑप्टिकल स्विच सिंगलमोड
GEZHI का MEMS ऑप्टिकल स्विच एक माइक्रो इलेक्ट्रोकेमिकल सिस्टम (MEMS) चिप पर आधारित है।एमईएमएस चिप में एक सिलिकॉन समर्थन पर एक विद्युत चल दर्पण होता है।एमईएमएस चिप पर लागू एक वोल्टेज दर्पण को घुमाने का कारण बनता है, जो मेमोर ऑप्टिकल स्विच के इनपुट और आउटपुट फाइबर के बीच प्रकाश के युग्मन को बदलता है।
विशेषताएं
हाई स्पीड स्विचिंग टाइम्स
उच्च स्थिरता और उच्च विश्वसनीयता
कम सम्मिलन हानि और कम पीडीएल
सदमे और कंपन के प्रति असंवेदनशील
अनुप्रयोग
स्विचिंग
नेटवर्क की निगरानी
ब्लॉक कर रहा है
विशिष्टता
| पैरामीटर | इकाई | मूल्य |
| स्विचिंग चैनल | - | 1XN (1X4,1X8,1x12,1X16,1X32) |
| वेवलेंथ | एनएम | सी बैंड / एल बैंड / सी + एल / अन्य |
| निविष्टी की हानि | डीबी | ≤0.8 / 1.0 / 1.2 / 1.5 / 1.7 |
| repeatability | डीबी | ≤ ± 0.02 |
| हारकर लौटा | डीबी | ≥50 |
| क्रॉस टॉक | डीबी | ≥50 |
| तरंग दैर्ध्य निर्भर हानि | डीबी | ≤0.3 |
| ध्रुवीकरण निर्भर हानि | डीबी | ≤0.2 |
| तापमान निर्भरता में कमी | डीबी | ≤0.3 |
| स्विचिंग टाइम | एमएस | ≤15 |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | ≤500 |
| स्विच प्रकार | - | गैर latching |
| पावर वोल्टेज | वी | 5 ± 10% |
| बिजली की खपत | डब्ल्यू | ≤0.4 |
| सहनशीलता | साइकिल | 1 बिलियन मिन। |
| परिचालन तापमान | ℃ | -5 ~ + +० |
| संचालन सापेक्ष आर्द्रता | % आरएच | 5 ~ 90 |
| भंडारण तापमान | ℃ | -40 ~ +85 |
| भंडारण सापेक्ष आर्द्रता | % आरएच | 5 ~ 90 |
| फाइबर प्रकार | - | SMF-28 या समतुल्य |
टिप्पणियाँ:
1. कनेक्टर्स के बिना निर्दिष्ट;
2 .ओ बैंड: 1290 ~ 1330nm, C बैंड: 1530 ~ 1570nm, L बैंड: 1570 ~ 1610nm, पूर्ण बैंड: 1270 ~ 1620nm
3. IL को CWL, 23 ℃ पर मापा जाता है।आईएल सिंगल-बैंड के लिए है।डुअल-बैंड 0.2 डीबी जोड़ता है।
4. WDL को 23 ℃ में +/- 20nm श्रेणी में मापा जाता है
5. 100 चक्रों के बाद पुनरावृत्ति को परिभाषित किया जाता है
6. फाइबर प्रकार: 0.9 मिमी ढीली ट्यूब या समकक्ष के साथ SMF-28
एमईएमएस चिप
आदेश की जानकारी
GZ-MS-1x16-xx-xx-xx-एक्स
| मोड | चैनल | वेवलेंथ | फाइबर प्रकार | फाइबर की लंबाई | योजक | नियंत्रण प्रकार |
| एमएस = एमईएमएस स्विच |
1xN N, जहां N≤32 निर्दिष्ट करें |
1 = ओ बैंड 2 = सी बैंड 3 = एल बैंड 4 = सी + एल = 5 हे + C एक्स = स्वनिर्धारित |
1 = SMF-28 एक्स = स्वनिर्धारित |
05 = 0.5M 10 = 1.0m एक्स = दूसरों |
एन सी = कोई नहीं एफपी = एफसी / UPC एफए = एफसी / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी |
1 = टीटीएल / I2C 2 = टीटीएल / RS232 |
|
|
