| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x18-CWDM-एस |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
18CH सीडब्ल्यूडीएम मक्स डेमक्स मॉड्यूल 1270 ~ 1610nm कम नुकसान BIDI CWDM

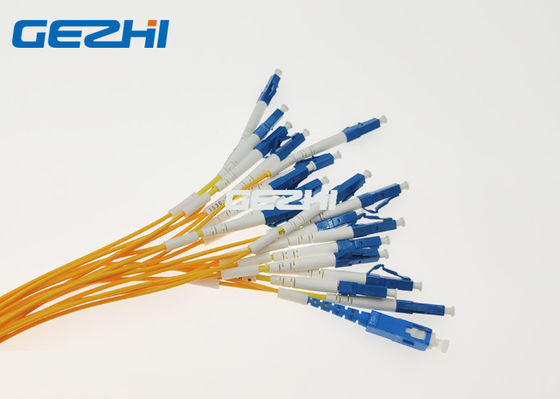

GEZHI 18CH कम नुकसान BIDI CWDM ढांकता हुआ पतली-फिल्म फिल्टर तकनीक पर आधारित है, जो कम लागत पहुंच और मेट्रो नेटवर्क में एकीकरण के लिए डिज़ाइन किया गया है।GEZHI 18CH CWDM एक ऑप्टिकल बहुसंकेतक है जो केवल 3.5dB लिंक सम्मिलन हानि के साथ एकल ऑप्टिकल फाइबर पर 18 CWDM स्रोतों तक मल्टीप्लेक्स कर सकता है।इसका पैकेज 120 * 80 * 18 मिमी ABS बॉक्स के साथ 900um ढीली ट्यूब, 1 मीटर, COM-SC / UPC कनेक्टर, LC / UPC कनेक्टर के साथ अन्य आउटपुट।18CH CWDM फ़िल्टर में उच्च चैनल अलगाव है और इसलिए इसे द्वि-दिशात्मक प्रणाली में उपयोग किया जा सकता है।मॉड्यूल को मल्टीप्लेक्स या डी-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है और एक फ्रेम में एकल स्लॉट का उपयोग करता है या एन-बॉक्स में स्टैंडअलोन का उपयोग किया जा सकता है।
विशेषताएं
3.5dB लिंक सम्मिलन हानि
प्रति फाइबर 18 चैनल
द्वि-दिशात्मक
मल्टीप्लेक्स या डी-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है
एक एन-बॉक्स में स्टैंडअलोन का उपयोग किया जा सकता है
अनुप्रयोग
डार्क फाइबर नेटवर्क
प्रसारण योगदान नेटवर्क
ऑप्टिकल वीडियो नेटवर्क
घटना उत्पादन
CWDM नेटवर्क
विशिष्टता
|
पैरामीटर |
इकाई |
18CH सीडब्ल्यूडीएम | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1270 ~ 1610nm |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 14 | ||
| अधिकतम सम्मिलन हानि | डीबी | <5.5 या<3.5 स्किप के साथ | स्किप के साथ <5.5 या <3.5 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L120x80x18 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |
फ़िल्टर कैस्केडिंग

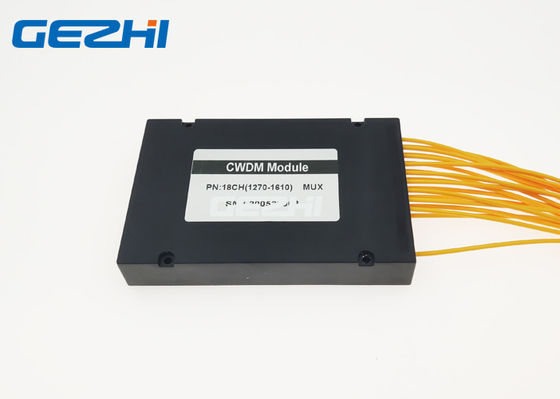

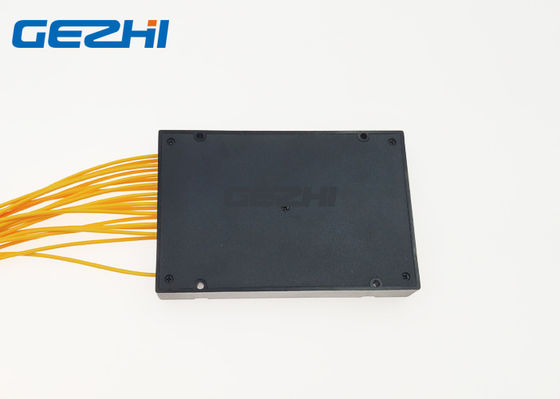

18CH BIDI CWDM पैकेज

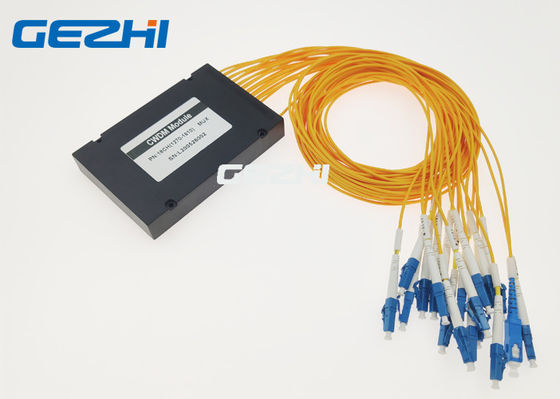

18CH BIDI CWDM मॉड्यूल
|
|
