| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 12CH-CWDM एम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

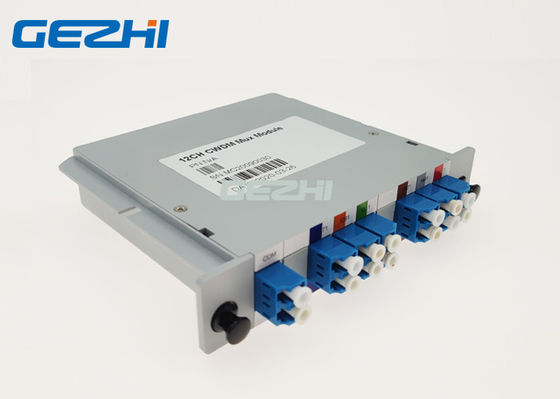

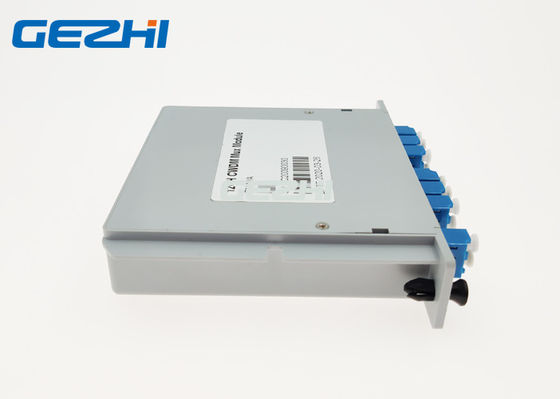

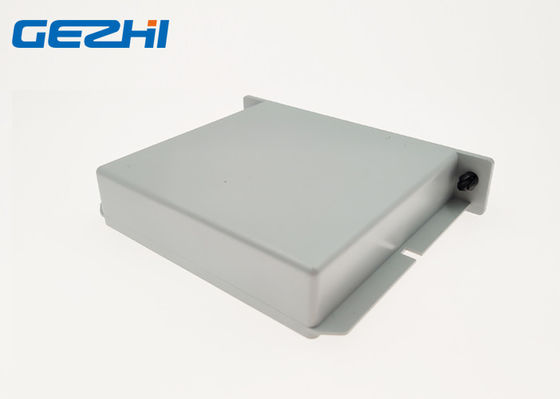

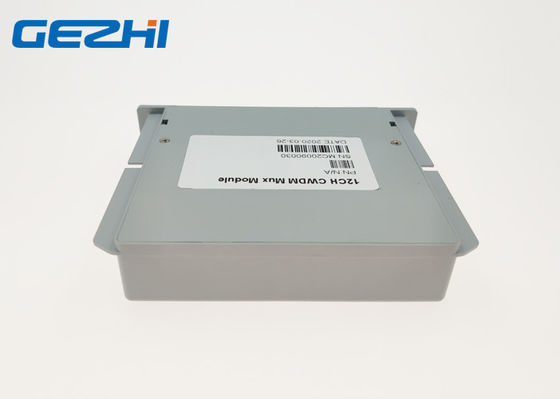

टाइप 12 चैनल CWDM Mux मॉड्यूल 1271 ~ 1571nm डालें
GEZHI 12 चैनल CWDM Mux मॉड्यूल ढांकता हुआ पतली-फिल्म फिल्टर तकनीक पर आधारित है जो कि LC / UPC एडेप्टर द्वारा एबीएस बॉक्स पैकेज कनेक्ट प्रकार के साथ जुड़ता है।GEZHI 12 चैनल CWDM Mux मॉड्यूल की तरंग दैर्ध्य 1271nm से 1571nm है, केवल 3DB लिंक सम्मिलन हानि के साथ एक ही ऑप्टिकल फाइबर पर संचरण।सम्मिलित प्रकार 12 चैनल CWDM Mux मॉड्यूल में उच्च चैनल अलगाव है और इसलिए इसे द्वि-दिशात्मक प्रणाली में उपयोग किया जा सकता है।मॉड्यूल का उपयोग मल्टीप्लेक्स या डे-मल्टीप्लेक्सर के रूप में किया जा सकता है।
विशेषताएं
कम प्रविष्टि नुकसान
प्रति फाइबर 12 चैनल
द्वि-दिशात्मक
3U Rackmount उपकरण पर डाला जा सकता है
मल्टीप्लेक्स या डी-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है
अनुप्रयोग
ऑप्टिकल वीडियो नेटवर्क
सेलुलर आवेदन
घटना उत्पादन
लाइन की निगरानी
डार्क फाइबर नेटवर्क
CWDM नेटवर्क
प्रसारण योगदान नेटवर्क
विशिष्टता
|
पैरामीटर |
इकाई |
1x12 सीडब्ल्यूडीएम मॉड्यूल | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1271 ~ 1571nm |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 14 | ||
| अधिकतम सम्मिलन हानि | डीबी | <3.0 | <3.0 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L130x100x125 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |
फ़िल्टर कैस्केडिंग
टाइप करें 12CH CWDM Mux मॉड्यूल
|
|
