| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2CH OADM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

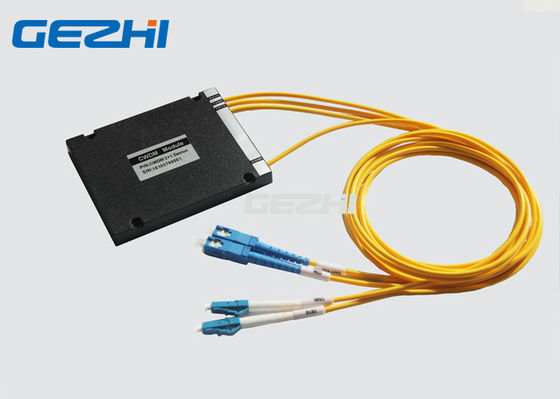

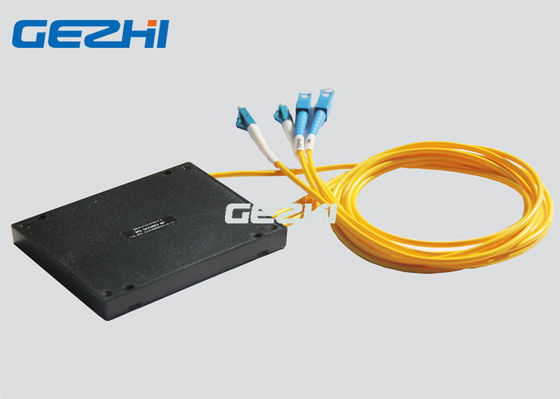

1510 / 1590nm CWDM OADM मॉड्यूल 2 चैनल ऑप्टिकल ऐड ड्रॉप मल्टीप्लेक्सर सिंगल फाइबर
GEZHI का 1510 / 1590nm CWDM OADM मॉड्यूल CWDM वेवलेंथ 1510nm के 2 चैनल और 1590nm के साथ एकल फाइबर है।1510 / 1590nm CWDM OADM मॉड्यूल ऑप्टिकल ट्रांसमिशन फाइबर पर तरंग दैर्ध्य चैनलों को जोड़ता है।Gezhi के 1510 / 1590nm CWDM OADM मॉड्यूल का उपयोग डब्ल्यूडीएम सिस्टम में मल्टीप्लेक्सिंग या डीमुल्टिप्लेक्सिंग और राउटिंग फाइबर ऑप्टिक सिग्नलों के लिए किया जाता है, जो सीडब्ल्यूडीएम धारा से अलग-अलग या तरंग दैर्ध्य चैनलों के सेटों को जोड़ते और गिराते हैं।
CWDM OADM मॉड्यूल एकल-पक्षीय (पूर्व या पश्चिम) और दोहरे-पक्षीय (पूर्व और पश्चिम) कॉन्फ़िगरेशन में उपलब्ध हैं।प्रत्येक GEZHI की CWDM OADM 2070 रिक्ति के साथ 1270nm से 1610nm या 1271 से 1611nm तक तरंग दैर्ध्य का उपयोग करती है।
विशेषताएं
कम प्रविष्टि नुकसान
एकल-पक्षीय पूर्व या पश्चिम
लचीली ओएडीएम नेटवर्किंग
किसी विद्युत शक्ति की आवश्यकता नहीं है।
अनुप्रयोग
सेलुलर आवेदन
ऑप्टिकल ऐड और ड्रॉप
Acess Network
WDM नेटवर्क
दूरसंचार
विशिष्टता
|
पैरामीटर |
इकाई |
2CH CWDM OADM | ||
| जोड़ना | ड्रॉप | |||
| चैनल तरंग दैर्ध्य | एनएम | 1510,1590nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 13 | ||
| निविष्टी की हानि | डीबी | <1.0 | <1.0 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -20 ~ 70 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L100x80x10 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
चित्रकारी
पश्चिम या पूर्व
यह सिंगल-सेड ट्रांसमिशन में नेटवर्क फाइबर से एक तरंग दैर्ध्य-विशिष्ट चैनल को जोड़ता है या जोड़ता है।
दो चैनल 1510 और 1590nm CWDM एकल फाइबर पर द्वि-दिशात्मक डेटा ट्रांसमिशन के लिए EAST या WEST के लिए मल्टीप्लेक्सर जोड़ें और छोड़ें।
2 चैनल ऑप्टिकल ऐड ड्रॉप मल्टीप्लेक्स फिल्टर कैस्केडिंग
