| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-D2x2B-उपकरण |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
D2x2 ऑप्टिकल बाईपास स्विच उपकरण 4x4 ओबीएस ऑप्टो-मैकेनिकल स्विच मॉड्यूल
GEZHI के D2x2 ऑप्टिकल बाईपास स्विच उपकरण 4x4 ओबीएस ऑप्टो-मैकेनिकल स्विच मॉड्यूल माप उपकरणों में उपयोग के लिए डिज़ाइन किया गया है और ऑप्टिकल फाइबर संचार नेटवर्क।यह 4 इनपुट और 4 आउटपुट के साथ आता है।यह D2x2 ऑप्टिकल बाईपास swtich उपकरण पीसीबी घुड़सवार के साथ धातु का मामला पैकेज है, उपयोगकर्ता सीधे डीसी पावर के साथ उपयोग कर सकता है।आसान स्थापना के लिए DIN रेल के साथ ऑप्टिकल बाईपास स्विच मॉड्यूल।
विशेषताएं
लघु स्विचिंग समय
अत्यधिक स्थिर और विश्वसनीय
बायपास संरक्षण समारोह
कम प्रविष्टि नुकसान
आसान कामकाज
अनुप्रयोग
प्रयोगशाला में अनुसंधान एवं विकास
सिस्टम की निगरानी
OADM
मेट्रोपॉलिटन एरिया नेटवर्क
नेटवर्क सुरक्षा और निगरानी
विशिष्टता
| पैरामीटर | इकाई | GZ-FSW-डी 2 × 2 बी-दीन | |
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन तरंग दैर्ध्य | एनएम | 850 और 1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM30 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 12 ~ 48VDC या 110 ~ 220V एसी | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | 142x101x47 | |
आदेश की जानकारी
GZ-FSW-D2x2B-दीन-xxx-xxx-xx-xx
| मोड | वेवलेंथ | बिजली की आपूर्ति | नियंत्रण मॉडल | फाइबर प्रकार | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
डी = 12 ~ 48 वी डीसी बी = डीसी + एसी दोहरी बिजली की आपूर्ति |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
0 = कोई नहीं 1 = एफसी / पीसी 2 = एफसी / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी |
ऑप्टिकल पथ
D2x2 ऑप्टिकल बाईपास स्विच उपकरण 4x4 ओबीएस ऑप्टो-मैकेनिकल स्विच मॉड्यूल

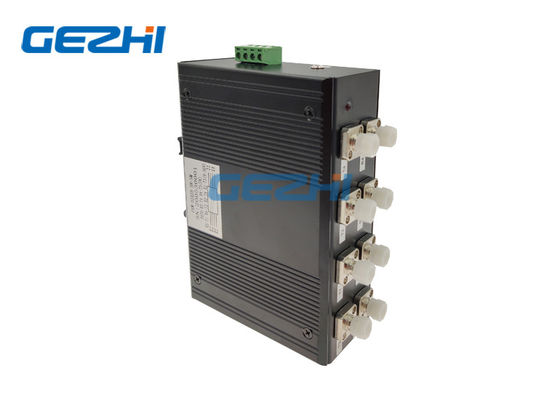

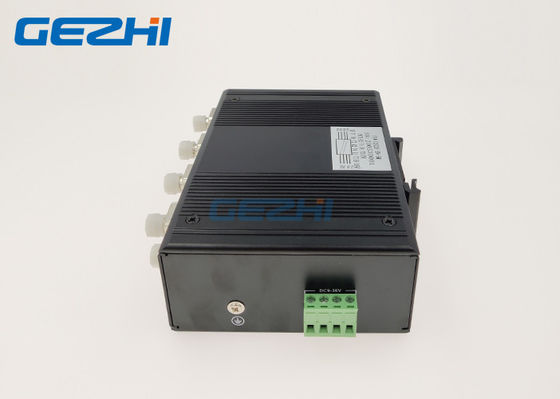

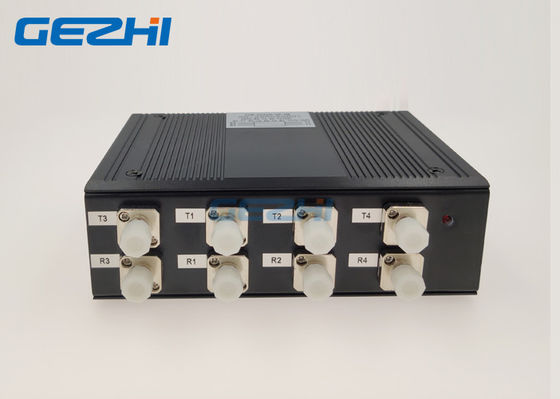

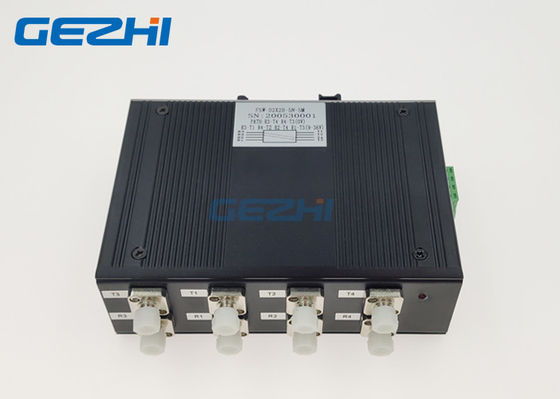

चित्र
|
