| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | FSW-1x16R |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

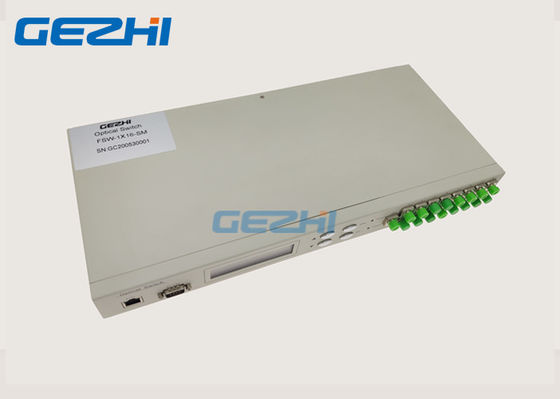

बेंचटॉप / रैक माउंट प्रोग्रामेबल चेसिस 1x16 ऑप्टिकल स्विच उपकरण
GEZHI बेंचटॉप / रैक माउंट प्रोग्रामेबल चेसिस 1x16 ऑप्टिकल स्विच उपकरणफास्ट स्विचिंग समय, उच्च गुणवत्ता और कम प्रविष्टि नुकसान के साथ 16पोर्ट तक।यहबेंचटॉप / रैक माउंट प्रोग्रामेबल चेसिस 1x16 ऑप्टिकल स्विच उपकरणएक कार्यात्मक उपकरण है जो ऑप्टिकल रूट को नियंत्रित और स्विच करता है।यह RS232 पोर्ट, ईथरनेट पोर्ट और ऑटो के माध्यम से नियंत्रित किया जा सकता है, निश्चित आवृत्ति पर या फ्रंट पैनल से मैन्युअल रूप से चयनित।ऑप्टिक फाइबर ट्रांसमिशन सिस्टम में इसका इस्तेमाल ऑप्टिकल रूट कंट्रोलिंग, लैन, लाइट सोर्स / डिटेक्टर चेंजिंग, और ईथरनेट आदि के बदलाव को प्रोटेक्ट करने के लिए किया जाता है। ऑप्टिकल फाइबर टेस्ट सिस्टम में इसका इस्तेमाल ऑप्टिकल फाइबर और ऑप्टिकल फाइबर डिवाइस टेस्टिंग, नेटवर्क टेस्टिंग के लिए किया जाता है। , ओपन-एयर ऑप्टिकल केबल टेस्टिंग और ऑप्टिकल फाइबर सेंसिंग।
विशेषताएं
एलईडी डिस्प्ले पैनल।दृश्य प्रदर्शन, सुविधाजनक संचालन।
स्वचालित स्कैनिंग के चैनल और समय अंतराल की स्थापना की जा सकती है।
RS232 नियंत्रण और ईथरनेट रिमोट मैनेजमेंट
कम प्रविष्टि नुकसान, फास्ट स्विचिंग
अनुप्रयोग
सिस्टम परीक्षण
विशिष्टता
| नमूना | FSW-1xN (एन <16) |
| कार्य तरंग दैर्ध्य | 1260 50 1650nm |
| परीक्षण तरंग दैर्ध्य | 1310nm, 1550 एनएम |
| निविष्टी की हानि | ≤1.2dB |
| बार - बार आने वाला | 2 2 0.02 डीबी |
| हारकर लौटा | ≥50dB |
| crosstalk | ≥55dB |
| WDL | ≤0.25 |
| पीडीएल | ≤0.05 |
| स्विच बार | Ad 10ms (आसन्न चैनल) |
| ऑप्टिकल फाइबर प्रकार | एस एम (9 / 125um) |
| कनेक्टर प्रकार | एफसी / एपीसी |
| मॉनिटर पोर्ट | आरजे 45, 232 रुपये |
| बिजली की आपूर्ति | एसी: 85: 264 V (50/60 हर्ट्ज) |
| प्रचालन तापमान | -20 ℃ + 70 ℃ |
| भंडारण तापमान | -40 ～ + 85 ° C |
| मामले का प्रकार | 19 '1 यू (483 × 200 × 44 मिमी) |

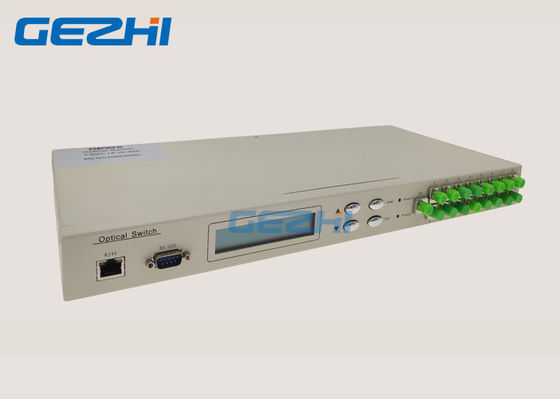

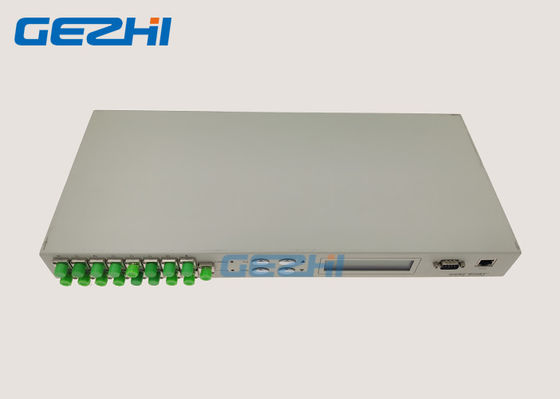

स्पष्ट करने के लिए पैनल:
(1),आरजे 45-पोर्ट इथरनेट के लिए, RS-232-सीरियल पोर्ट: मॉनिटरिंग के लिए पोर्ट।
(2), ऑप्टिकल पोर्ट: COM इनपुट पोर्ट, 1, 2, 3,4 व्यक्तिगत भाग को इंगित करते हैं।
(3), एलसीडी-डिस्प्ले स्क्रीन: उपकरण के पते, वर्तमान चैनल और संबंधित जानकारी के लिए प्रदर्शनी।
(4), U -Up) — - -डाउन — दर्ज करें- पुष्टि करें Esc - रद्द करें।

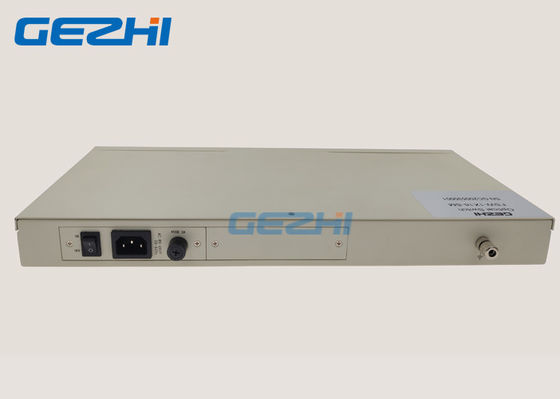

पिछला फलक
(1), पावर: कार्य बिजली आपूर्ति के लिए संकेत।(एकल शक्ति या दोहरी शक्ति उपलब्ध)
आंतरिक प्रकाश पथ आरेख
1xN ऑप्टिकल फाइबर स्विच के लिए इनर बीम पथ का आरेख
संचार अंतरफलक
(1), 232 रुपये
जब कंप्यूटर से जुड़ा होता है, तो दोनों सिरों के DB9 सीरियल पोर्ट क्रॉसवर्ड को लागू किया जाना चाहिए।इसका मतलब है कि दोनों छोरों के # 2, # 3 केबल को पार किया जाना चाहिए, # 5 केबल को संयुक्त रूप से समाप्त किया जाना चाहिए, और बाकी को छोड़ दिया जा सकता है।
(2), आरजे 45
जब स्विच के माध्यम से कंप्यूटर से जुड़ा होता है, तो लाइनों के माध्यम से लागू किया जाना चाहिए।(सटीक क्रम 1-नारंगी सफेद, 2-नारंगी, 3-हरा सफेद, 4-नीला, 5-नीला सफेद, 6-हरा, 7-भूरा सफेद, 8-भूरा है।)
जब सीधे कंप्यूटर से जुड़ा होता है, तो क्रॉसवर्ड लागू किया जाना चाहिए।(एक छोर 1-नारंगी सफेद, 2-नारंगी, 3-हरा सफेद, 4-नीला, 5-नीला सफेद, 6-हरा, 7-भूरा सफेद, 8-भूरा है। दूसरा छोर 1-हरा सफेद है, 2- हरा, 3-नारंगी सफेद, 4-नीला, 5-नीला सफेद, 6- नारंगी, 7- भूरा सफेद, 8-भूरा।)
