| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2CH-OADM-C-हम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

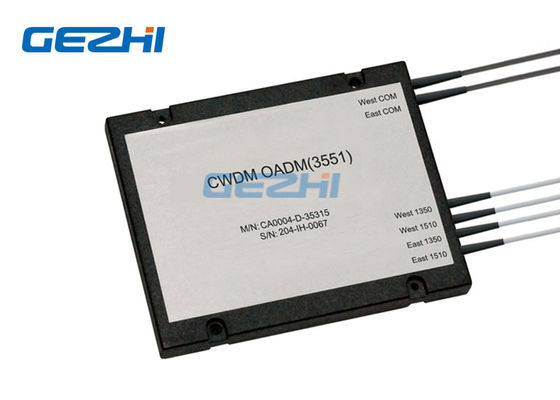

एक फाइबर 2CH ऑप्टिकल ऐड और ड्रॉप OADM मॉड्यूल वेस्ट और ईस्ट BIDI ट्रांसमिशन
GEZHI के एक फाइबर 2CH ऑप्टिकल ऐड एंड ड्रॉप OADM मॉड्यूल वेस्ट और ईस्ट BIDI ट्रांसमिशन सीडब्ल्यूडीएम तरंग दैर्ध्य 1350nm और 1510nm के साथ।वन फाइबर 2CH ऑप्टिकल ऐड एंड ड्रॉप ओएडीएम मॉड्यूल वेस्ट और ईस्ट बीडीआई ट्रांसमिशन ऑप्टिकल ट्रांसमिशन फाइबर पर तरंग दैर्ध्य चैनलों को जोड़ती है।Gezhi के एक फाइबर 2CH ऑप्टिकल ऐड एंड ड्रॉप ओएडीएम मॉड्यूल वेस्ट और ईस्ट बीडीआई ट्रांसमिशन का उपयोग डब्ल्यूडीएम सिस्टम में मल्टीप्लेक्सिंग या डीमुल्टिप्लेक्सिंग और राउटिंग फाइबर ऑप्टिक सिग्नलों के लिए किया जाता है, जो सीडब्ल्यूडीएम स्ट्रीम से अलग-अलग या तरंग दैर्ध्य चैनलों के सेटों को चुन या जोड़ते हैं।यह 2CH ऑप्टिकल ऐड और ड्रॉप OADM मॉड्यूल हैदो तरफा (पूर्व और पश्चिम) विन्यास में उपलब्ध हैं जो एक फाइबर पर दो तरंग दैर्ध्य तक का समर्थन करते हैं।
|
विशेषताएं एकल फाइबर काम कर रहा है कम प्रविष्टि नुकसान दो तरफा पूर्व और पश्चिम लचीली ओएडीएम नेटवर्किंग बिजली की आवश्यकता नहीं है
|
अनुप्रयोग ऑप्टिकल ऐड और ड्रॉप दूरसंचार WDM नेटवर्क Acess Network लंबी दौड़ के नेटवर्क
|
विशिष्टता
|
पैरामीटर |
इकाई |
2CH CWDM OADM | ||
| जोड़ना | ड्रॉप | |||
| चैनल तरंग दैर्ध्य | एनएम | 1350 और 1510nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 15 | ||
| निविष्टी की हानि | डीबी | <0.9 | <0.9 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -20 ~ 70 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L100x80x10 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
चित्रकारी
एकल फाइबर पर 2Channel CWDM OADM पश्चिम और पूर्व
यह अलग-अलग चैनल को ड्राप करता है और उसी चैनल को डुअल-साइड ट्रांसमिशन में नेटवर्क फाइबर पर वापस जोड़ता है।
21 चैनल 1350nm और 1510nm CWDM एकल फाइबर के लिए द्वि-दिशात्मक डेटा संचरण के लिए EAST और WEST के लिए मल्टीप्लेक्सर जोड़ें और छोड़ें।
2 चैनल ऑप्टिकल ऐड ड्रॉप मल्टीप्लेक्सर पश्चिम और पूर्व फ़िल्टर कैस्केडिंग
2 चैनल OADM मल्टीप्लेक्सर मॉड्यूल जोड़ें और ड्रॉप 1350 और 1510nm पश्चिम और पूर्व एकल फाइबर
|
|
