| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 16CH-CWDM-एम-1RU |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
सिंगल फाइबर पर 1x16 सीडब्ल्यूडीएम यूनिट मक्स डेमक्स उपकरण द्वि-दिशात्मक
सिंगल फाइबर पर 1x16 सीडब्ल्यूडीएम यूनिट मक्स डेमक्स उपकरण द्वि-दिशात्मक एक ऑप्टिकल मल्टीप्लेक्स है जो केवल 3.5dB लिंक सम्मिलन हानि के साथ सीडब्ल्यूडीएम तरंगदैर्ध्य रेंज के लिए एकल ऑप्टिकल फाइबर पर 16 CWDM स्रोतों तक मल्टीप्लेक्स कर सकता है।भविष्य के विकास और फाइबर के विस्तार के लिए एक्सप्रेस पोर्ट के साथ इसका विस्तार।
CWDM Mux Demux स्टैंडअलोन उपकरण में उच्च चैनल अलगाव है और इसलिए इसे द्वि-दिशात्मक प्रणाली में उपयोग किया जा सकता है।सिंगल फाइबर पर 1x16 सीडब्ल्यूडीएम यूनिट मक्स डेमक्स उपकरण द्वि-दिशात्मक में एक मल्टीप्लेक्सर और एक डी-मल्टीप्लेक्सर होते हैं जो एक फाइबर पर 16 सिग्नल प्रसारित करते हैं।
|
विशेषताएं |
अनुप्रयोग |
|
|
स्टैंडअलोन 16CH सीडब्ल्यूडीएम मक्स डेक्स एक जोड़ी उपकरण
विशिष्टता
|
पैरामीटर |
इकाई |
16CH सीडब्ल्यूडीएम | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम | 1270 ~ 1590nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 14 | ||
| अधिकतम सम्मिलन हानि | डीबी | <4.5 या स्किप के साथ <3.5 | <4.5 या स्किप के साथ <3.5 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | ।> 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | 19 "1 यू रैक माउंट | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
स्टैंडअलोन 16CH सीडब्ल्यूडीएम मक्स डेक्स एक जोड़ी उपकरण फ़िल्टर कैस्केडिंग
1x16 सीडब्ल्यूडीएम यूनिट मक्स डेमक्स उपकरण द्वि-दिशात्मक स्टैंडअलोन रैकमाउंट
16 चैनल CWDM Mux और डेमक्स रैक माउंट मॉड्यूलसिंगल फाइबर परउपाय

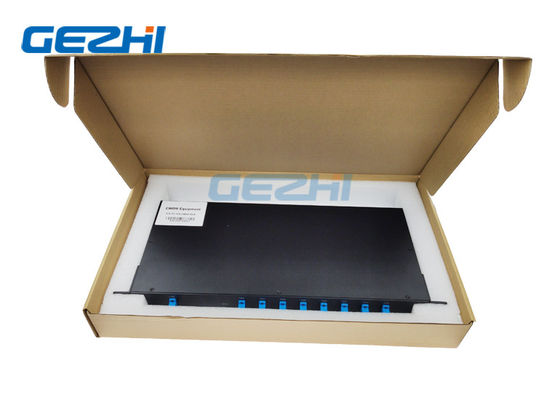

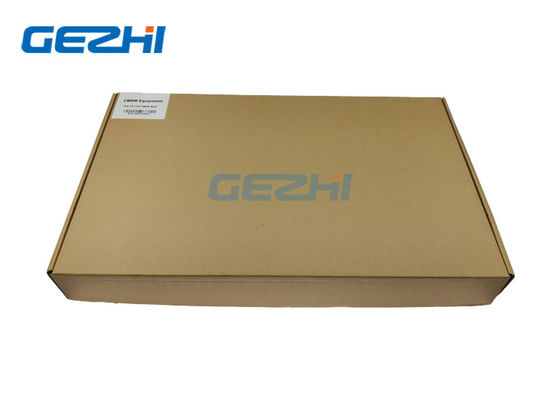

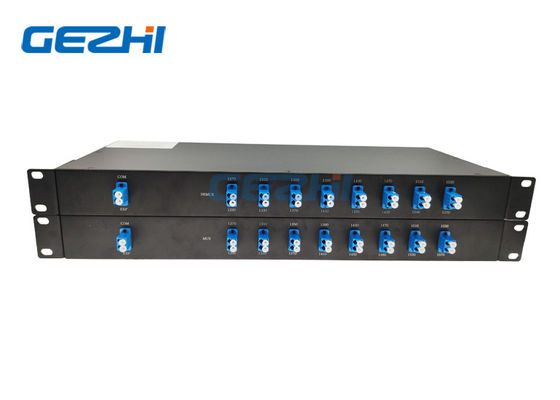

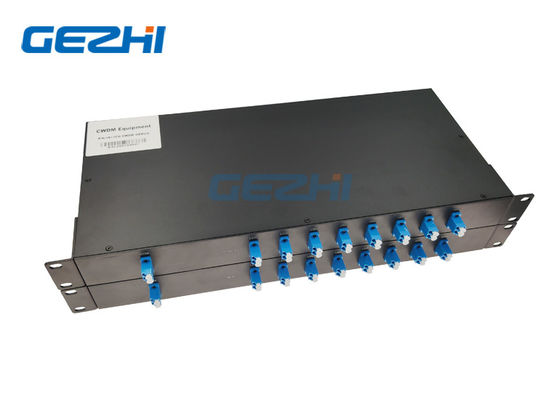

1x16 निष्क्रिय सीडब्ल्यूडीएम मॉड्यूल के अधिक चित्र
|
|
