| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-MFSW-1x16 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

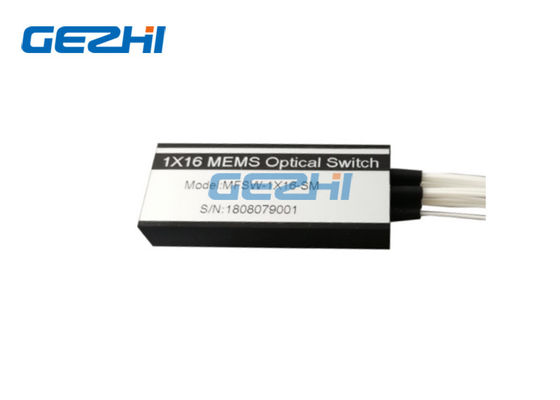

1x16 एमईएमएस ऑप्टिकल स्विच मॉड्यूल
अपने एमईएमएस-आधारित डिज़ाइन के साथ, GEZHI फोटोनिक्स 1x16 एमईएमएस ऑप्टिकल स्विच मॉड्यूल एक कॉम्पैक्ट पैकेज में टिकाऊ प्रदर्शन।फास्ट स्विचिंग का समय और 10 बिलियन से अधिक जीवनकाल की प्रत्याशा इसे विनिर्माण अनुप्रयोगों की मांग के लिए एकदम सही ऑप्टिकल स्विच बनाती है।एमईएमएस ऑप्टिकल स्विच 1x2, 1x4,1x8, 1x12, 1x16 मॉड्यूल की पसंद के साथ सिंगलमोड फाइबर के लिए उपलब्ध है।
विशेषताएं
कॉम्पैक्ट संरचना
फास्ट स्विचिंग समय
कम प्रविष्टि नुकसान
उच्च विश्वसनीयता
अनुप्रयोग
PON नेटवर्क
सुरक्षा
उपकरण
नेटवर्क की निगरानी
विशिष्टता
| पैरामीटर | इकाई | MFSW-1 × N (N≤16) |
| संचालन वेवलेंथ | एनएम | एसएम के लिए 1260 ~ 1620, एमएम के लिए 850/1310 |
| निविष्टी की हानि | डीबी | ≤ 1.0 (विशिष्ट: 0.8) |
| WDL | डीबी | ≤ 0.3 |
| TDL | डीबी | ≤ 0.3 |
| पीडीएल | डीबी | ≤ 0.1 |
| हारकर लौटा | डीबी | एसएम SM 50, एमएम MM 30 |
| crosstalk | डीबी | एसएम SM 50, एमएम MM 30 |
| repeatability | डीबी | 2 2 0.02 |
| स्विचिंग टाइम | एमएस | ≤ ≤ |
| सहनशीलता | बार | ≥ 10 बिलियन |
| बिजली की आपूर्ति | वी | DC 5V 5 5% |
| स्विचिंग मोड | गैर latching | |
| ऑप्टिकल पावर | मेगावाट | ≤ 500 |
| परिचालन तापमान | डिग्री सेल्सियस | -5 ~ +70 |
| भंडारण तापमान | डिग्री सेल्सियस | -40 ~ +85 |
| वर्तमान आर्द्रता | % | ५ ~ ९ ५ |
| आयाम | मिमी | 34 × 24 × 11 या 60 × 24 × 11 |
नोट: 1. ऑपरेटिंग तापमान और सभी एसओपी के भीतर।
2. कनेक्टर को छोड़कर, और कनेक्टर्स की एक जोड़ी के लिए 0.3dB IL जोड़ें।
पिंस
विशेष विवरण
| नहीं। | मद | विशिष्टता |
| 1 | बिजली की आपूर्ति | DC 5V 5 5% |
| 2 | बिजली की खपत | <500mW |
| 3 | नियंत्रण | UART या समानांतर मोड (TTL स्तर) |
पिन असाइनमेंट
| पिन | संकेत नाम | विवरण |
| 1 | एनसी | कोई शारीरिक आंतरिक संबंध नहीं |
| 2 | VCC | बिजली की आपूर्ति (5V) |
| 3 | स्ट्रोब | गिरने एज एक्टिव (इनपुट) |
| 4 | GND | संकेत जमीन |
| 5 | D0 | डेटा 0 (इनपुट) |
| 6 | डी 1 | डेटा 1 (इनपुट) |
| 7 | डी 2 | डेटा 2 (इनपुट) |
| 8 | डी 3 | डेटा 3 (इनपुट) |
| 9 | UART TX | UART के प्रसारण (आउटपुट) |
| 10 | UART के आरएक्स | UART प्राप्त (इनपुट) |
| 1 1 |
GND
|
केस ग्राउंड |
| 12 | RDY | तैयार (आउटपुट), आंतरिक डीबगिंग के लिए उपयोग करें |
| 13 | मोड | 0 = टीटीएल, 1 = UART (इनपुट) |
| 14 | रीसेट | 0 = रीसेट (इनपुट) |
ऑप्टिकल रूट
आयाम
आदेश की जानकारी
GZ-MFSW-1xN-xx-xx-xx-एक्स
| प्रकार | चैनल | वेवलेंथ | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| GZ-MFSW |
01 = 1x1 02 = 1X2 ..... 16 = 1x16 ...... |
सी = सी बैंड एल = एल बैंड ओ = ओ बैंड डी = सी + एल बैंड X = अन्य |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी सपा = अनुसूचित जाति / पीसी एसए = अनुसूचित जाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = अन्य |
|
|
