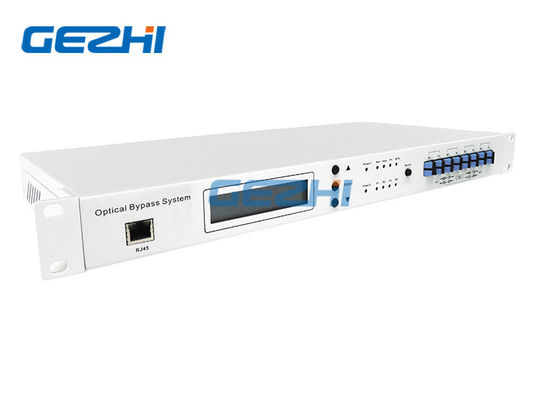

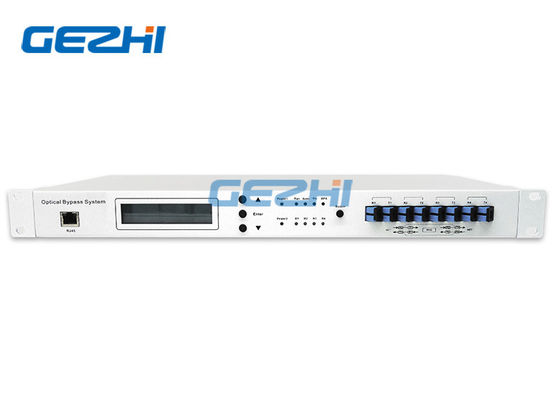

एडीएम के लिए ऑप्टिकल फाइबर संरक्षण में ऑप्टिकल बाईपास संरक्षण स्विच

कुछ नेटवर्क टोपोलॉजी में, नेटवर्क उपकरण या पावर आउटेज की विफलता का प्रभाव न केवल उन ट्रैफिक पर पड़ता है, जो इन नोड्स पर समाप्त होता है, बल्कि बाकी नेटवर्क पर भी होता है।ऐसे परिदृश्यों के लिए सबसे प्रभावी समाधान बायपास सिस्टम हैं जो यातायात को विफल नोड्स को बायपास करने की अनुमति देते हैं।
ऑप्टिकल बायपास संरक्षण एक प्रकार का बुद्धिमान ऑप्टिकल स्विच सिस्टम है जो पूरे नेटवर्क संचार के टूटने से बचने के लिए ऑप्टिकल ट्रांसमिशन नेटवर्क में दोष नोड को बायपास कर सकता है।नोड के पावर-डाउन या सिग्नल विफलता का पता लगाने पर यह स्वचालित रूप से स्विच कर सकता है।

तकनीकी मापदंड

विशेषताएं

डेटा दर, प्रारूप और तरंग दैर्ध्य की स्वतंत्र।
नेटवर्क एप्लिकेशन को फिट करने के लिए अत्यधिक कॉन्फ़िगर करने योग्य।
सरल, प्लग-एंड-प्ले स्थापना।
उपयोगकर्ता-चयन योग्य रिवर्टिव और नॉन-रिवर्टिव मोड।
ऑप्टिकल स्विच लगाना।
फ्रंट पैनल एलईडी और रिमोट अलार्म।

आवेदन

किसी भी डेटा प्रारूप में एडीएम ट्रांसमिशन के लिए ऑप्टिकल फाइबर संरक्षण।
फाइबर रिंग के लिए ऑप्टिकल समर्पित सुरक्षा।

ऑप्टिकल बाईपास सुरक्षा स्विच मैनुअल और स्वचालित स्विचिंग मोड दोनों प्रदान करता है।मैनुअल मोड में, सिस्टम केवल उपयोगकर्ता से आदेशों के आधार पर ऑप्टिकल पथ स्विच करता है।स्वचालित मोड में, सिस्टम स्तर का पता चला और पूर्व निर्धारित सीमा के आधार पर स्विच होता है।स्वचालित मोड के तहत, सिस्टम को रिवर्टिव या नॉन-रिवर्टिव मोड के रूप में सेट किया जा सकता है।रिवर्टिव मोड के तहत, गलती की स्थिति साफ़ होने के बाद सिस्टम स्वचालित रूप से वापस कार्य पथ पर आ जाता है।गैर-रिवर्टिव मोड के तहत, सिस्टम वापस स्विच नहीं करता है।

जबकि रैखिक नेटवर्क में बाईपास सुरक्षा की आवश्यकता सहज है, अन्य टोपोलॉजी को भी इससे लाभ मिल सकता है।एक मामला हैरिंग नेटवर्क, जिसकी स्व-उपचार क्षमता केवल एक विफलता तक सीमित है।एक रिंग-टोपोलॉजी नेटवर्क एकल फाइबर कट या एकल नोड की विफलता से उबर सकता है: एक असफल नोड पर समाप्त ट्रैफ़िक खो जाता है, लेकिन बाकी नेटवर्क कार्य करना जारी रखता है।कुछ मामलों में, जैसे कि मेट्रो नेटवर्क जो बाढ़ और बिजली की कमी के अधीन हैं, कई समवर्ती विफलताएं होने की संभावना है और अंगूठी की अंतर्निहित लचीलापन अपर्याप्त है।प्रत्येक नोड पर एक बाईपास स्विच का उपयोग कई विफलताओं से सुरक्षा प्रदान करता है, विफल नोड के सभी को दरकिनार करते हुए यहां तक ​​कि बहु-नोड विफलता की स्थिति में भी अंगूठी अपने आत्म-चिकित्सा ऑपरेशन को बनाए रखेगा।चित्रा दिखाता है कि कैसे बाईपास सिस्टम एक अंगूठी को कई विफलताओं से बचा सकता है।
