| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 8ch CWDM Mux/Demux 1U चेसिस रैकमाउंट |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

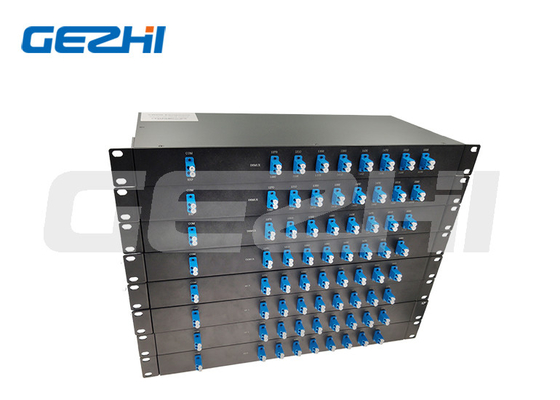

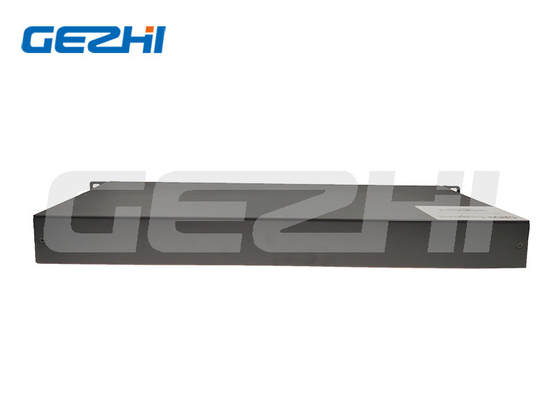

PON CATV सिस्टम पैसिव फाइबर मल्टीप्लेक्सर 8ch CWDM Mux/डेमक्स 1U चेसिस रैकमाउंट 1470~1610nm
उत्पाद अवलोकन
सीडब्ल्यूडीएम प्रकाश की विभिन्न तरंग दैर्ध्य में ऑप्टिकल मल्टीप्लेक्सर का उपयोग एकल फाइबर ट्रांसमिशन के लिए सिग्नल का पुन: उपयोग करने के लिए कर रहा है, लिंक का प्राप्त अंत, फोटोलिसिस मल्टीप्लेक्सर की सहायता से ऑप्टिकल फाइबर सिग्नल में मिश्रित सिग्नल को अलग-अलग तरंग दैर्ध्य में विघटित किया जाता है, जो संबंधित से जुड़ा होता है उपकरण प्राप्त करना.
विशेषताएँ
कम निवेशन हानि
उच्च अलगाव
कम पीडीएल
संक्षिप्त परिरूप
अच्छा चैनल-टू-चैनल एकरूपता वाइड ऑपरेटिंग तरंग दैर्ध्य: 1260nm~1620nm या 1460nm~1620nm
वाइड ऑपरेटिंग तापमान:-5℃~75℃
उच्च विश्वसनीयता और स्थिरता
अनुप्रयोग
सीडब्ल्यूडीएम प्रणाली
पीओएन नेटवर्क
सीएटीवी लिंक
पैरामीटर
| पैरामीटर | 4 चैनल | 8 चैनल | 16 चैनल | ||||||||
| मक्स | demux के | मक्स | demux के | मक्स | demux के | ||||||
| चैनल तरंग दैर्ध्य (एनएम) | 1270~1610 | ||||||||||
| केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ±0.5 | ||||||||||
| चैनल रिक्ति (एनएम) | 20 | ||||||||||
| चैनल पास बैंड (@-0.5dB बैंडविड्थ (एनएम) | >14 | ||||||||||
| निवेशन हानि(डीबी) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| चैनल एकरूपता (डीबी) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| चैनल तरंग (डीबी) | 0.3 | ||||||||||
| अलगाव (डीबी) | नज़दीक | एन/ए | >30 | एन/ए | >30 | एन/ए | >30 | ||||
| गैर आसन्न | एन/ए | >40 | एन/ए | >40 | एन/ए | >40 | |||||
| सम्मिलन हानि तापमान संवेदनशीलता (डीबी/℃) | <0.005 | ||||||||||
| तरंग दैर्ध्य तापमान स्थानांतरण (एनएम/℃) | <0.002 | ||||||||||
| ध्रुवीकरण आश्रित हानि (डीबी) | <0.1 | ||||||||||
| ध्रुवीकरण मोड फैलाव (पीएस) | <0.1 | ||||||||||
| दिशात्मकता (डीबी) | >50 | ||||||||||
| वापसी हानि(डीबी) | >45 | ||||||||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | ||||||||||
| ऑपरेटिंग तापमान(℃) | -5~+75 | ||||||||||
| भंडारण तापमान (℃) | -40~85 | ||||||||||
| पैकेज आयाम(मिमी) | 1. L100 x W80 x H10 (2 CH~8CH मॉड्यूल) | ||||||||||
| 2. L120xW800xH18 (9 CH~18CH मॉड्यूल) | |||||||||||
टिप्पणी: ऊपर कनेक्टर्स के बिना है, यदि कनेक्टर्स के साथ है, तो 0.2dB और जोड़ें।
सामान्य प्रश्न
Q1:क्या मुझे नमूना आदेश मिल सकता है?आपका MOQ क्या है?
|
|
