उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Type: | CWDM Module | Use: | FTTX, FTTX |
---|---|---|---|
Channel Number: | 4CH, 8CH Or 16CH | Structure: | Mux Or Demux |
Channel Spacing: | 20nm | Central Wavelength: | 1271~1611nm |
Operating Wavelength: | 1260~1620nm | Input/Output Connector: | FC, SC, LC Optional |
Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
Package Dimension: | 100X80X10mm | ||
हाई लाइट: | ऑप्टिकल सीडब्ल्यूडीएम मक्स डिमक्स,8 चैनल सीडब्ल्यूडीएम मक्स डिमक्स,एफटीटीएक्स सीडब्ल्यूडीएम मॉड्यूल |

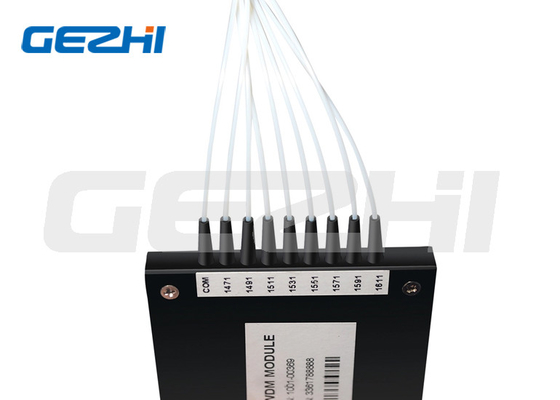

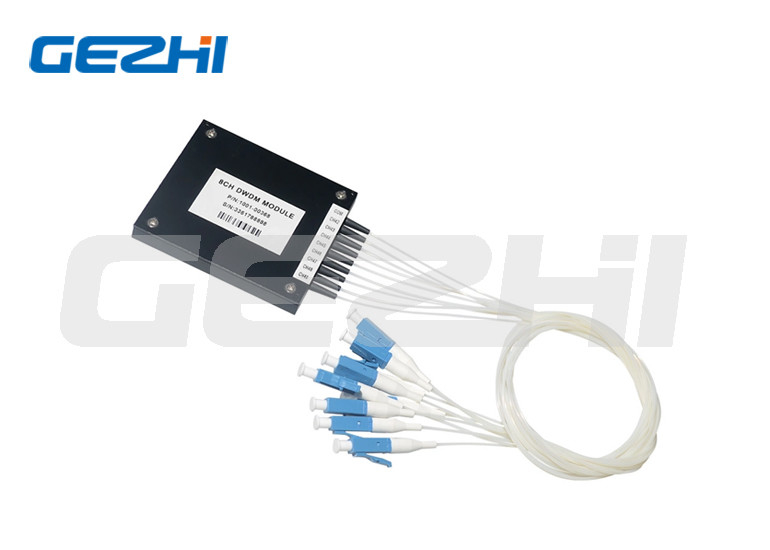

चैनल CWDM 8CH ऑप्टिकल CWDM मक्स डिमक्स CWDM मॉड्यूल 8 चैनल
उत्पाद वर्णन
लागत कम रखते हुए बैंडविड्थ क्षमता बढ़ाने के लिए मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग (सीडब्ल्यूडीएम) एक उत्कृष्ट विकल्प है।मालिकाना पैकेजिंग के साथ मानक थिन फिल्म फिल्टर (टीएफएफ) तकनीक पर आधारित 6कॉम स्प्लिस/पिगटेल्ड एबीएस मॉड्यूल परिवार, आपको उत्कृष्ट प्रदर्शन और विश्वसनीयता के साथ सबसे छोटे घटक आयाम प्रदान करता है।हमारा CWDM MUX DEMUX ऑप्टिकल मेट्रो एज और एक्सेस नेटवर्क में WWDM, CWDM और DWDM पर PDH, SDH / SONET, ईथरनेट सेवाओं के परिवहन के लिए बिल्कुल उपयुक्त है।
अनुप्रयोग
सीडब्ल्यूडीएम चैनल जोड़ें/छोड़ें
सीडब्ल्यूडीएम
CATV फाइबर ऑप्टिकल लिंक
LAN नेटवर्क तक पहुँचना
कम दूरी का संचार
विशेषताएँ
कम निवेशन हानि
उत्कृष्ट चैनल अलगाव
उच्च स्थिरता और विश्वसनीयता
कम लागत
विशेष विवरण
वस्तु
|
इकाई
|
पैरामीटर
|
चैनल रिक्ति
|
|
20 एनएम आईटीयू ग्रिड
|
तरंग दैर्ध्य रेंज
|
एनएम
|
1260 से 1620
|
चैनल केंद्र (ITU या ITU+1)
|
एनएम
|
1270/1290…1610 या 1271/1291…1611
|
पासबैंड
|
एनएम
|
≥+/-6.5 ,7.0,7.5
|
पासबैंड तरंग
|
डीबी
|
≤0.35
|
ट्रांसमिशन प्रविष्टि हानि
|
डीबी
|
≤0.70 (सामान्य 0.50)
|
प्रतिबिंब सम्मिलन हानि
|
डीबी
|
≤0.40
|
ट्रांसमिशन आइसोलेशन (adj चैनल)
|
डीबी
|
≥30
|
ट्रांसमिशन अलगाव (गैर-एडजे चैनल)
|
डीबी
|
≥45
|
प्रतिबिंब अलगाव
|
डीबी
|
≥13
|
ध्रुवीकरण पर निर्भर हानि
|
डीबी
|
≤0.1
|
ध्रुवीकरण मोड फैलाव
|
पी.एस.
|
≤0.2
|
तापीय स्थिरता
|
डीबी/डिग्री सेल्सियस
|
≤0.005
|
दिशिकता
|
डीबी
|
≥50
|
हारकर लौटा
|
डीबी
|
≥45
|
ऑप्टिकल पावर हैंडलिंग
|
मेगावाट
|
≤300
|
खिंचनेवाला भार
|
एन
|
≥5
|
तापमान रेंज आपरेट करना
|
डिग्री सेल्सियस
|
-5 से 70
|
स्टोरेज टेंपरेचर रेंज
|
डिग्री सेल्सियस
|
-40 से +85
|
फाइबर प्रकार
|
|
एसएमएफ-28ई
|
पैकेज आयाम
|
मिमी
|
≤5.5 x 34
|
