| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | GZ-MxN-MOS100x |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
एमएक्सएन मैट्रिक्स ऑप्टिकल स्विच का उत्पाद अवलोकन

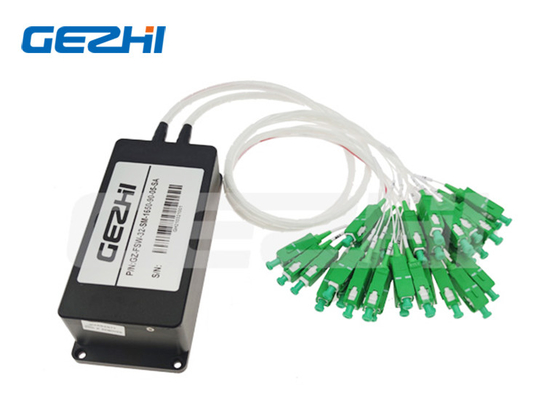

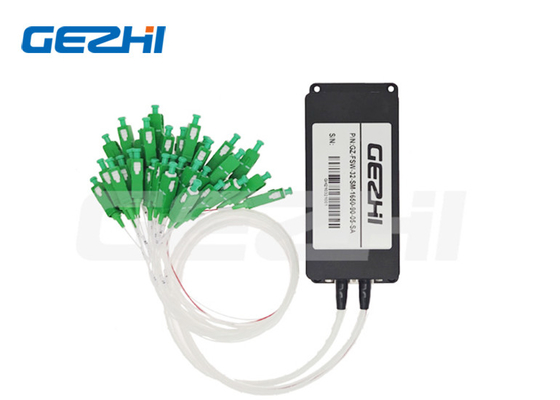

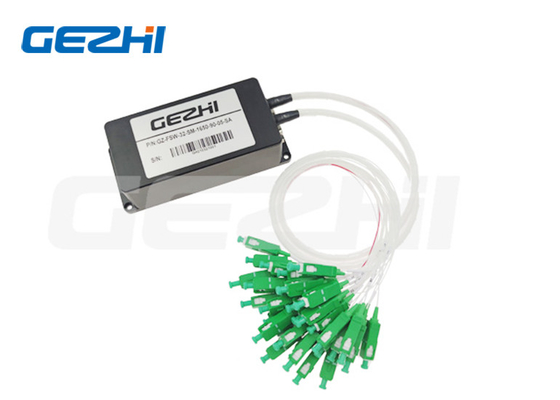

सिस्टम मॉनिटरिंग के लिए 2x16 3x16 4x4 4x16 8x8 मैट्रिक्स ऑप्टिकल स्विच
मैट्रिक्स ऑप्टिकल स्विच
मैट्रिक्स एमएक्सएन फाइबर ऑप्टिकल स्विच पूरी तरह से गैर-अवरुद्ध, ऑल-ऑप्टिकल, क्रॉस-कनेक्ट कॉन्फ़िगरेशन में एम इनपुट और एन आउटपुट फाइबर के बीच एक साथ कनेक्शन की अनुमति देते हैं।GEZHI MxN ऑप्टिकल मैट्रिक्स स्विच ऑप्टिकल नेटवर्क में अतिरेक जोड़ने, या परीक्षण और माप अनुप्रयोगों में संसाधन साझा करने के लिए उपयोगी हैं।यह मैट्रिक्स फाइबर ऑप्टिकल स्विच 128x128 तक किसी भी एमएक्सएन आकार में उपलब्ध है।
यह मैट्रिक्स फाइबर ऑप्टिकल स्विच GEZHI फोटोनिक्स कंपनी लिमिटेड द्वारा विकसित किया गया है।उच्च गति, उच्च-प्रदर्शन फाइबर-ऑप्टिक स्विच के साथ मैट्रिक्स फाइबर ऑप्टिकल स्विच किसी भी संख्या में एम इनपुट फाइबर को किसी भी संख्या में एन आउटपुट फाइबर से पूरी तरह से गैर-अवरुद्ध तरीके से कनेक्ट करने की अनुमति देता है।यह एमएक्सएन अनुकूलित चैनल के साथ 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 किसी भी आकार 128x128 चैनल मैट्रिक्स फाइबर ऑप्टिकल स्विच के साथ है।
एमएक्सएन मैट्रिक्स ऑप्टिकल स्विच की विशेषताएं और अनुप्रयोग
|
विशेषताएँ
|
अनुप्रयोग
|
एमएक्सएन मैट्रिक्स ऑप्टिकल स्विच के विनिर्देश
| पैरामीटर | इकाई | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| तरंग दैर्ध्य रेंज | एनएम | 1260~1650 | |||||||||
| तरंग दैर्ध्य का परीक्षण | एनएम | 1310/1550 | |||||||||
| निविष्ट वस्तु का नुकसान | डीबी | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| हारकर लौटा | डीबी | एसएम ≥ 50 | |||||||||
| क्रॉसस्टॉक | डीबी | ≤-70 | |||||||||
| पीडीएल | डीबी | ≤0.05 | |||||||||
| डब्ल्यूडीएल | डीबी | ≤0.25 | |||||||||
| टीडीएल | डीबी | ≤0.25 | |||||||||
| repeatability | डीबी | ≤0.02 | |||||||||
| जीवनभर | टाइम्स | >107 | |||||||||
| स्विचिंग समय | एमएस | ≤8 (आसन्न चैनल) | |||||||||
| ऑप्टिकल पावर | मेगावाट | ≤500 | |||||||||
| नियंत्रण विधा | / | टीटीएल या अनुकूलित | |||||||||
| परिचालन तापमान | ℃ | -10~+55 | |||||||||
| भंडारण तापमान | ℃ | -40~+85 | |||||||||
| मॉड्यूल प्रकार आयाम | मिमी |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |
2x32 मैट्रिक्स ऑप्टिकल स्विच ड्राइंग
| ओएसडब्ल्यू | तरीका | वेवलेंथ | पैकेट | फाइबर प्रकार | फाइबर की लंबाई | योजक |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 एस=विशेषता |
एस=एसएम एम=एमएम |
85=850 एनएम 13=1310 एनएम 15=1550 एनएम 85/13=850/1300 13/15=1310/1550एनएम एस=निर्दिष्ट करें |
एम=मॉड्यूल एस=निर्दिष्ट करें |
एम5=50/125 एम6=62.5/125 09=9/125 एस=निर्दिष्ट करें |
05=0.5मीटर 10=1.0मीटर |
एफपी=एफसी/यूपीसी एफए=एफसी/एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एलपी=एलसी/यूपीसी एलए=एलसी/एपीसी एस=निर्दिष्ट करें |
|
|
