| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1×N(N≤8) ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$398-US$688 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

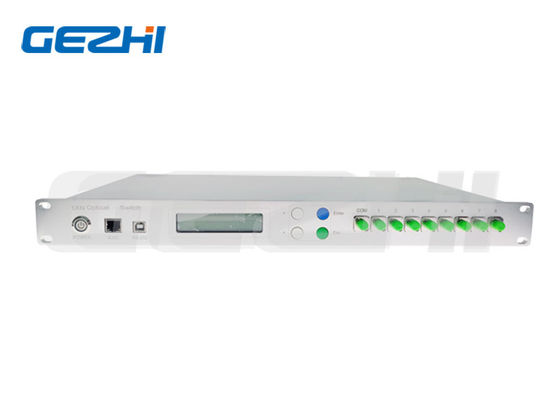

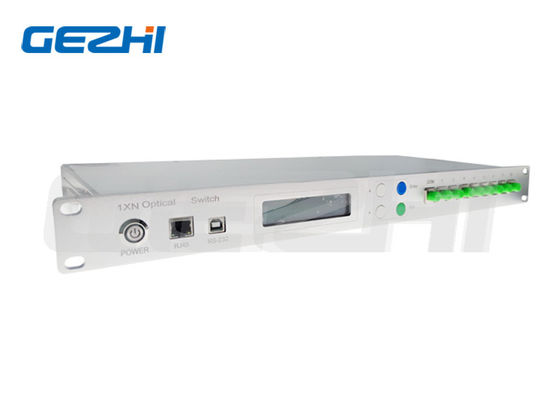

1X8 ऑप्टिकल स्विच रैक माउंट एक सामान्य फाइबर को 8 आउटपुट या इनपुट फाइबर से स्वचालित और दोहराने योग्य कनेक्शन को सक्षम करते हैं। ये द्विदिशीय ऑल-ऑप्टिकल स्विच या तो 1x8 या 8x1 दिशा में उपयोग किए जा सकते हैं। नियंत्रण विकल्पों में फ्रंट पैनल से मैन्युअल चयन या RS232 और ईथरनेट पोर्ट के माध्यम से रिमोट प्रबंधन शामिल है। किसी भी 1xN कॉन्फ़िगरेशन में 1x128 तक उपलब्ध है।
कस्टम तरंग दैर्ध्य विकल्प: 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm, या अनुकूलित तरंग दैर्ध्य में उपलब्ध है। बड़े व्यास के फाइबर ऑप्टिकल स्विच भी उपलब्ध हैं (105/125um, 400um, आदि)।
अनुप्रयोग
|
सुविधाएँ
|
| OSW | मोड | तरंग दैर्ध्य | पैकेज | फाइबर प्रकार | फाइबर व्यास | कनेक्टर |
|---|---|---|---|---|---|---|
| 1x4, 1x8, 1x16, 1x32, 1x64, 1x128, S=निर्दिष्ट करें | S=SM, M=MM | 85=850nm, 13=1310nm, 15=1550nm, 85/13=850/1300, 13/15=1310/1550nm, 460nm, 780nm, 980nm, S=निर्दिष्ट करें | 1U=1U रैकमाउंट, 2U=2U रैकमाउंट, 3U=3U रैकमाउंट, 4U=4U रैकमाउंट, S=निर्दिष्ट करें | M5=50/125, M6=62.5/125, S9=9/125, S105/125, S200/240, S272/300, S365/400, S550/600, S=निर्दिष्ट करें | AC=सिंगल 85~265V, DC=सिंगल 36~72V, AA=डुअल 85~265V, DD=डुअल 36~72V, AD=AC85~265V+DC36~75V | 00=कोई नहीं, FP=FC/UPC, FA=FC/APC, SP=SC/UPC, SA=SC/APC, LP=LC/UPC, LA=LC/APC, S=निर्दिष्ट करें |
| पैरामीटर | इकाई | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
|---|---|---|---|---|---|---|---|---|---|
| तरंग दैर्ध्य रेंज | nm | 1260~1650 या अनुकूलित | |||||||
| परीक्षण तरंग दैर्ध्य | nm | 1310/1550 या अनुकूलित | |||||||
| सम्मिलन हानि (अधिकतम) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| वापसी हानि | dB | SM ≥ 50 | |||||||
| क्रॉसस्टॉक | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| पुनरावृत्ति | dB | ≤0.02 | |||||||
| स्विचिंग समय | ms | ≤10 (आसन्न चैनल) | |||||||
| ऑप्टिकल पावर | mW | ≤500 | |||||||
| फाइबर प्रकार | um | 9/125 | |||||||
| कनेक्टर | / | FC, SC, LC, ST, SMA या अनुकूलित | |||||||
| मॉनिटर पोर्ट | / | RJ45 और RS232 या अनुकूलित | |||||||
| कार्यशील बिजली की आपूर्ति | V | AC:220V (50/60Hz) या DC:36V~72V | |||||||
| संचालन तापमान | ℃ | -10~+60 | |||||||
| भंडारण तापमान | ℃ | -40~+85 | |||||||
विडियो
|
|
