| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 1×N(N≤8) ऑप्टिकल स्विच |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |
RS232 और ईथरनेट इंटरफ़ेस रैकमाउंट 1×N(N≤8) ऑप्टिकल स्विच
उत्पाद वर्णन
1X8 ऑप्टिकल स्विच रैक माउंट एक सामान्य फाइबर के 8 आउटपुट या इनपुट फाइबर के स्वचालित और दोहराए जाने योग्य कनेक्शन की अनुमति देता है।ये सभी-ऑप्टिकल स्विच द्वि-दिशात्मक हैं और इन्हें 1x8 या 8x1 दिशा में उपयोग किया जा सकता है।रैक-माउंटेड ऑप्टिकल स्विच को मैन्युअल रूप से फ्रंट पैनल से चुना जा सकता है या RS232 पोर्ट, ईथरनेट पोर्ट के माध्यम से नियंत्रित किया जा सकता है।यह फाइबर ऑप्टिकल स्विच 1x128 तक किसी भी 1xN आकार में उपलब्ध है।
सिंगल मोड 1260~1650nm (1310/1550) को छोड़कर, GEZHI फोटोनिक्स 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm या अनुकूलित ऑप्टिकल स्विच का भी उत्पादन करता है।इसके अलावा बड़े व्यास वाले फाइबर ऑप्टिकल स्विच भी उपलब्ध हैं जैसे 105/125um, 400um आदि।
|
अनुप्रयोग एफआईटीएल स्वचालित मापन ऑप्टिकल नेटवर्क रिमोट मॉनिटरिंग केबल निगरानी और रखरखाव प्रणाली |
विशेषताएँ कम प्रविष्टि हानि और तेज़ स्विचिंग सीरियलनेट, उच्च विश्वसनीयता, उच्च स्थिरता आयसीडी प्रदर्शन RS232 नियंत्रण और ईथरनेट रिमोट प्रबंधन |
आदेश देने की जानकारी OSW-XxX-X-XX-X-XX-XX-XX-XX
| ओएसडब्ल्यू | तरीका | वेवलेंथ | पैकेट | फाइबर प्रकार | फाइबर व्यास | योजक |
|
1x4 1x8 1x16 1x32 1x64 1x128 एस=विशेषता |
एस=एसएम एम=एमएम |
85=850 एनएम 13=1310 एनएम 15=1550 एनएम 85/13=850/1300 13/15=1310/1550एनएम 460nm 780एनएम 980nm एस=निर्दिष्ट करें |
1यू=1यू रैकमाउंट 2यू=2यू रैकमाउंट 3यू=3यू रैकमाउंट 4यू=4यू रैकमाउंट एस=निर्दिष्ट करें |
एम5=50/125 एम6=62.5/125 एस9=9/125 एस105/125 एस200/240 एस272/300 एस365/400 एस550/600 एस=निर्दिष्ट करें |
एसी=सिंगल 85~265वी डीसी=सिंगल 36~72वी एए=दोहरी 85~265वी डीडी=दोहरी 36~72वी AD=AC85~265V+DC36~75V |
00=कोई नहीं एफपी=एफसी/यूपीसी एफए=एफसी/एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एलपी=एलसी/यूपीसी एलए=एलसी/एपीसी एस=निर्दिष्ट करें |
तकनीकी सूचकांक
| पैरामीटर | इकाई | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| तरंग दैर्ध्य रेंज | एनएम | 1260~1650 या अनुकूलित | |||||||
| तरंग दैर्ध्य का परीक्षण | एनएम | 1310/1550 या अनुकूलित | |||||||
| निवेशन हानि (अधिकतम) | डीबी | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| हारकर लौटा | डीबी | एसएम ≥ 50 | |||||||
| क्रॉसस्टॉक | डीबी | ≤-70 | |||||||
| पीडीएल | डीबी | ≤0.05 | |||||||
| डब्ल्यूडीएल | डीबी | ≤0.25 | |||||||
| टीडीएल | डीबी | ≤0.20 | |||||||
| repeatability | डीबी | ≤0.02 | |||||||
| स्विचिंग समय | एमएस | ≤10 (आसन्न चैनल) | |||||||
| ऑप्टिकल पावर | मेगावाट | ≤500 | |||||||
| फाइबर प्रकार | उम | 9/125 | |||||||
| योजक | / | एफसी, एससी, एलसी, एसटी, एसएमए या अनुकूलित | |||||||
| मॉनिटर पोर्ट | / | RJ45 और RS232 या अनुकूलित | |||||||
| कार्यशील विद्युत आपूर्ति (प्लग टाईप) | वी | AC:220V (50/60Hz) या DC:36V~72V | |||||||
| परिचालन तापमान | ℃ | -10~+60 | |||||||
| भंडारण तापमान | ℃ | -40~+85 | |||||||
| रैक माउंट आयाम | मिमी | 1U L483XW230XH44.5 (16 चैनल तक) अनुकूलन उपलब्ध है। | |||||||
|
2U L483XW230XH89 (36 चैनल तक) अनुकूलन उपलब्ध है। 2U L483XW350XH89 (64 चैनल तक) अनुकूलन उपलब्ध है। |
|||||||||
| 3U L483XW350XH133.5 (128 चैनल तक) अनुकूलन उपलब्ध है। | |||||||||
| 4U L483XW350XH178 (256 चैनल तक) अनुकूलन उपलब्ध है। | |||||||||

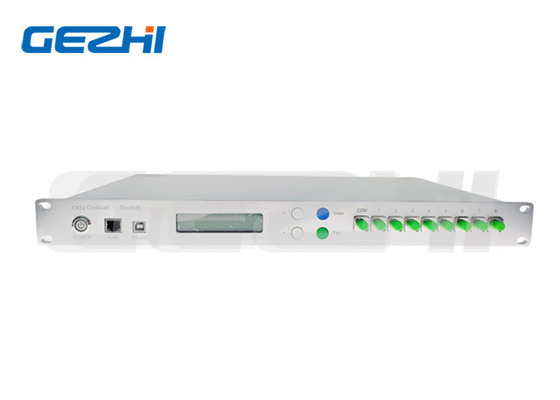

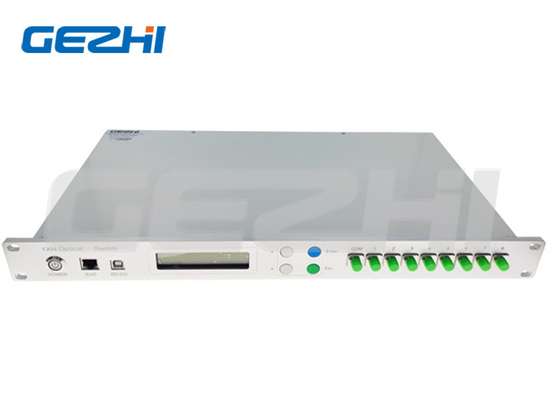

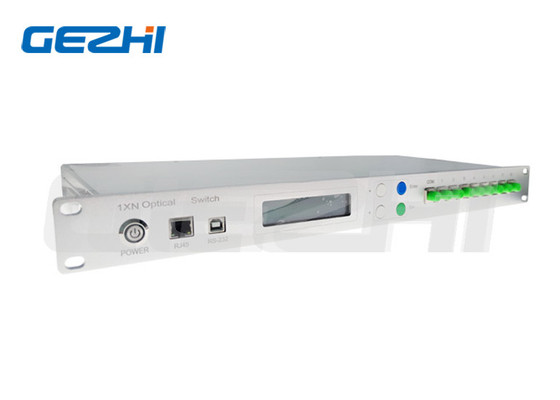

सामने का हिस्सा

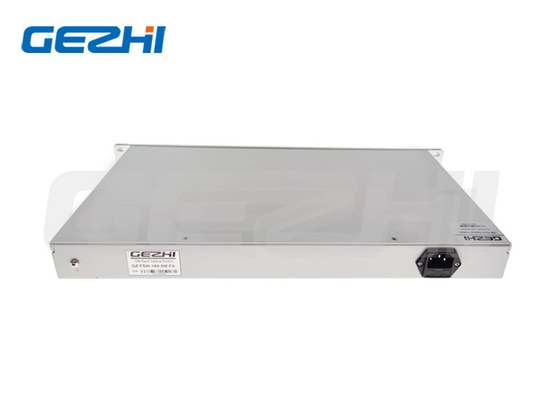

पीछेपैनल
|
|
