QSFP+ ट्रांसीवर 40G QSFP+ मॉड्यूल 40KM ट्रांसमिशन 1310NM वेवलेंथ और DOM फ़ंक्शन के साथ

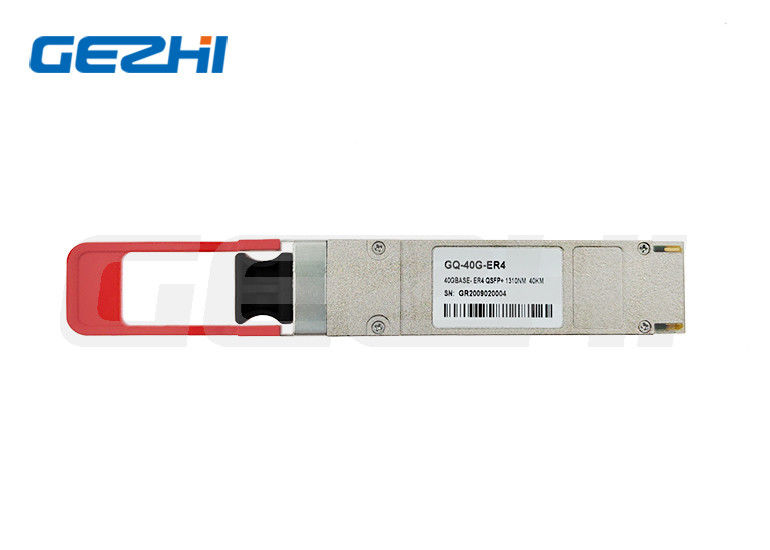

QSFP-40G-ER4 संगत 40G QSFP+ ट्रांसीवर 1310NM 40KM DOM डुअल LC

उत्पाद विवरण

गेझी QSFP+-40G-ER4 डेटा सेंटर और एंटरप्राइज वाइड-एरिया इंटरकनेक्शन के लिए डिज़ाइन किया गया है। यह QSFP+ मॉड्यूल एक विस्तृत क्षेत्र में सेवा वितरण के लिए उच्च गति, कम विलंबता और विश्वसनीय ऑप्टिक कनेक्शन प्रदान करता है और निर्बाध संचार सुनिश्चित करता है।

यह QSFP+ मॉड्यूल सिस्को QSFP-40G-ER4 के बराबर है, जिसमें सिस्को कैटेलिस्ट 9600 सीरीज़ स्विच पर उत्कृष्ट इंटरऑपरेबिलिटी है।

यह 40GBASE-ER4 के लिए उद्योग MSA समझौते का पूरी तरह से अनुपालन करता है, चार व्यक्तिगत 10Gbps CWDM तरंगों को एक 40Gbps 1310NM ऑप्टिकल पथ में जोड़ने के लिए WDM तकनीक का उपयोग करता है। यह QSFP+ मॉड्यूल चार CWDM DFB TOSA और APD ROSA से बना है जो सिंगल मोड फाइबर पर 40KM ट्रांसमिशन के लिए पर्याप्त लिंक बजट प्रदान करता है, जिसमें LC डुप्लेक्स कनेक्टर और स्विच, सर्वर और NIC के साथ पोर्ट संपर्क के लिए एक QSFP+ इंटरफ़ेस है। बिल्ट-इन DOM/DDM फ़ंक्शन के साथ, नेटवर्क रखरखाव इसके वर्किंग स्टेटस जैसे ऑपरेशन तापमान, वोल्टेज, बायस करंट, RX पावर और TX पावर की निगरानी नेटवर्क डायग्नोस्टिक और एडजस्टमेंट के लिए कर सकता है।

विशेषताएं

हॉट-प्लग करने योग्य QSFP+ फॉर्म फैक्टर
4 चैनल फुल-डुप्लेक्स ट्रांसीवर मॉड्यूल
4x अनकूल्ड CWDM DFB लेजर और APD ROSA
XLPPI इलेक्ट्रिकल इंटरफ़ेस
QSFP MSA, IEEE 802.3bm 40GBASE-ER4 और OTN OTU3 के अनुरूप
44Gbps तक डेटा दर
SMF पर 40 किमी तक की पहुंच
18.5dB लिंक इंसर्शन लॉस बजट
बिजली की खपत < 3.5W
डुप्लेक्स LC रिसेप्टेकल्स
ऑपरेटिंग केस तापमान रेंज 0°C से 70°C तक
सिंगल 3.3V पावर सप्लाई
RoHS अनुपालन (लेड-फ्री)

प्रोटोकॉल

40GBASE-ER4 ईथरनेट लिंक​
-OTN OTU3/OTU3el/OTU3e2

पैरामीटर

40Gbps QFP+ LR4, ER4 ऑप्टिकल ट्रांसीवर मॉड्यूल एप्लीकेशन

समाधान 1

40Gbps QSFP+ ट्रांसीवर एप्लीकेशन ईथरनेट स्विच लिंक में LC डुप्लेक्स फाइबर पैच कॉर्ड के साथ डायरेक्ट कनेक्ट केबलिंग।

समाधान 2

40Gbps QSFP+ ट्रांसीवर एप्लीकेशन ईथरनेट स्विच लिंक में LC डुप्लेक्स फाइबर पैच कॉर्ड, MPO से LC/UPC कनेक्टर ODF और 8 कोर MPO से MPO पैच कॉर्ड के साथ स्ट्रक्चर्ड केबलिंग कनेक्शन।

समाधान 3

40Gbps QSFP+ ट्रांसीवर एप्लीकेशन ईथरनेट स्विच लिंक में LC डुप्लेक्स फाइबर पैच कॉर्ड और MPO से LC/UPC कनेक्टर ODF (ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम) के साथ स्ट्रक्चर्ड केबलिंग कनेक्शन।
