| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 40जी क्यूएसएफपी+एलआर4 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

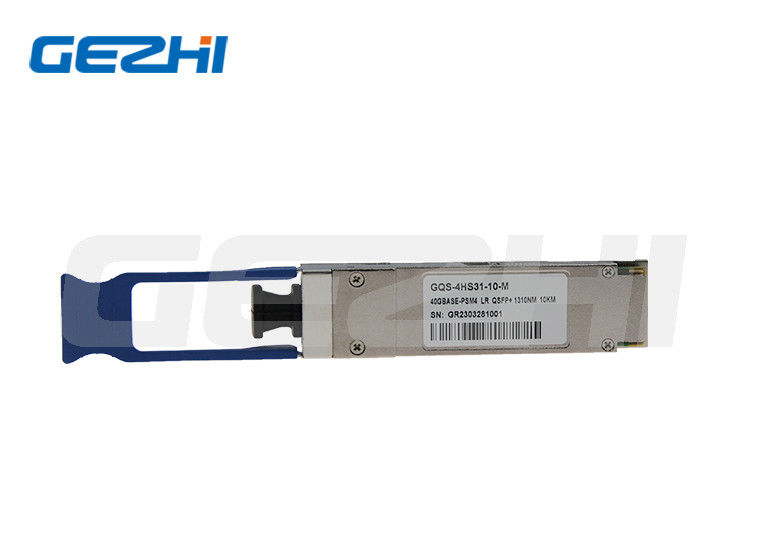

40G QSFP+ LR4 1310nm 10km SMF फाइबर ट्रांससीवर मॉड्यूल
विवरण
यह उत्पाद एक ट्रांससीवर मॉड्यूल है जिसे 2m-10km ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है। डिजाइन IEEE P802.3ba मानक के 40GBASE-LR4 के अनुरूप है।मॉड्यूल 4 CWDM ऑप्टिकल सिग्नल में 10Gb/s के विद्युत डेटा के 4 इनपुट चैनलों (ch) को परिवर्तित करता है, और उन्हें 40Gb/s ऑप्टिकल ट्रांसमिशन के लिए एक एकल चैनल में मल्टीप्लेक्स करता है। इसके विपरीत, रिसीवर पक्ष पर, मॉड्यूल ऑप्टिक रूप से 40Gb/s इनपुट को 4 CWDM चैनलों के संकेतों में डी-मल्टीप्लेक्स करता है,और उन्हें 4 चैनल आउटपुट विद्युत डेटा में परिवर्तित.
चार सीडब्ल्यूडीएम चैनलों की केंद्रीय तरंग दैर्ध्य आईटीयू-टी जी६९४ में परिभाषित सीडब्ल्यूडीएम तरंग दैर्ध्य ग्रिड के सदस्यों के रूप में १२७१, १२९१, १३११ और १३३१ एनएम हैं।2इसमें ऑप्टिकल इंटरफेस के लिए एक डुप्लेक्स एलसी कनेक्टर और इलेक्ट्रिकल इंटरफेस के लिए एक 148 पिन कनेक्टर होता है।इस मॉड्यूल में सिंगल-मोड फाइबर (एसएमएफ) लागू किया जाना है.
उत्पाद को फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंट के साथ डिज़ाइन किया गया है।
विशेषताएं
4 चैनल पूर्ण डुप्लेक्स ट्रांससीवर मॉड्यूल
11.2Gbps तक डेटा लिंक प्रति चैनल
अधिकतम लिंक लंबाई 10 किमी
4 CWDM लेन MUX/DEMUX डिजाइन
अंतर्निहित डिजिटल नैदानिक कार्य
गर्म प्लग करने योग्य QSFP+ फॉर्म फैक्टर
एकल 3. 3V बिजली की आपूर्ति
संचालन तापमानः 0°C से 70°C
RoHS 6 अनुपालन ((लीड मुक्त)
डिजिटल डायग्नोस्टिक मॉनिटर (DDM)
बिजली की खपत < 2W
आवेदन
स्विच, राउटर और एचबीए
4CH एसडीआर, डीडीआर और क्यूडीआर
ग्राहक पक्षीय 40G दूरसंचार कनेक्शन
ट्रांसमीटर की ऑप्टिकल विशेषताएं
| पैरामीटर | प्रतीक | मिनट. | विशिष्ट | अधिकतम | इकाई | नोट्स | |||||||
| तरंग दैर्ध्य असाइनमेंट | L0 | 1264.5 | 1271 | 1277.5 | एनएम | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | एनएम | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | एनएम | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | एनएम | |||||||||
| ट्रांसमीटर | |||||||||||||
| साइड-मोड दमन अनुपात | SMSR | 30 | - | - | डीबी | ||||||||
| कुल औसत प्रक्षेपण शक्ति | पीटी | - | - | 8.3 | डीबीएम | ||||||||
| प्रत्येक लेन के लिए औसत प्रक्षेपण शक्ति | -7 | - | 2.3 | डीबीएम | |||||||||
| ऑप्टिकल मॉड्यूलेशन आयाम, प्रत्येक लेन | ओएमए | -4 | - | +3.5 | डीबीएम | ||||||||
| किसी भी दो लेनों (ओएमए) के बीच प्रक्षेपण शक्ति में अंतर | - | - | 6.5 | डीबी | |||||||||
| ओएमए में प्रक्षेपण शक्ति घटाकर ट्रांसमीटर और फैलाव दंड (टीडीपी), प्रत्येक लेन | - चार।8 | - | डीबीएम | ||||||||||
| टीडीपी, प्रत्येक लेन | टीडीपी | 2.3 | डीबी | ||||||||||
| विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | - | - | डीबी | ||||||||
| सापेक्ष तीव्रता शोर | आरमें | - | - | -128 | डीबी/हर्ट्ज | 12dB परावर्तन | |||||||
| ऑप्टिकल रिटर्न हानि सहिष्णुता | - | - | 20 | डीबी | |||||||||
| प्रेषक प्रतिबिंब | आरटी | -12 | डीबी | ||||||||||
| प्रेषक नेत्र मुखौटा परिभाषा {X1, X2, X3, Y1, Y2, Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| औसत प्रक्षेपण शक्ति ट्रांसमीटर बंद, प्रत्येक लेन | पीबंद करना | -30 | डीबीएम | ||||||||||
| रिसीवर | |||||||||||||
| क्षति की सीमा | THd | 3.3 | डीबीएम | 1 | |||||||||
| रिसीवर इनपुट पर औसत शक्ति, प्रत्येक लेन | -13.7 | 2.3 | डीबीएम | ||||||||||
| रिसीवर प्रतिबिंब | आरआर | - | - | -26 | डीबी | ||||||||
| रिसीवर पावर (ओएमए), प्रति लेन | - | - | 3.5 | डीबीएम | |||||||||
| ओएमए में तनाव प्राप्तकर्ता संवेदनशीलता, प्रत्येक लेन | - | - | - नौ।9 | डीबीएम | |||||||||
| रिसीवर संवेदनशीलता, प्रत्येक लेन | एसआर | - | - | -11।5 | डीबीएम | ||||||||
| किसी भी दो लेनों (ओएमए) के बीच प्राप्त शक्ति में अंतर | 7.5 | डीबी | |||||||||||
| प्राप्त करें विद्युत 3 डीबी ऊपरी कटऑफ आवृत्ति, प्रत्येक लेन | 12.3 | गीगाहर्ट्ज | |||||||||||
| तनाव रिसेप्टर संवेदनशीलता परीक्षण की शर्तें2 | |||||||||||||
| ऊर्ध्वाधर आंख बंद करने का दंड, प्रत्येक लेन | 1.6 | डीबी |
|
||||||||||
| तनावपूर्ण आँख झटके, प्रत्येक लेन | 0.3 | यूआई | |||||||||||
