| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 12F MPO (महिला) - MPO (महिला) 3.0 मिमी ट्रंक केबल |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

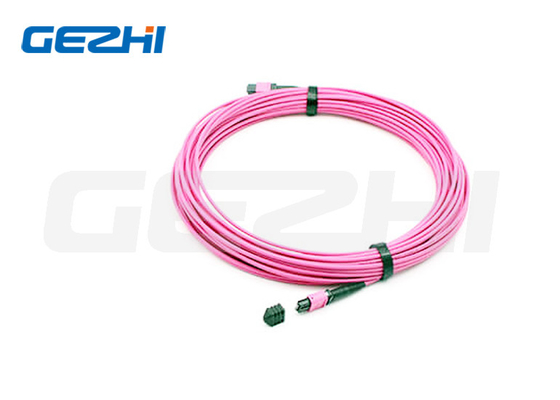

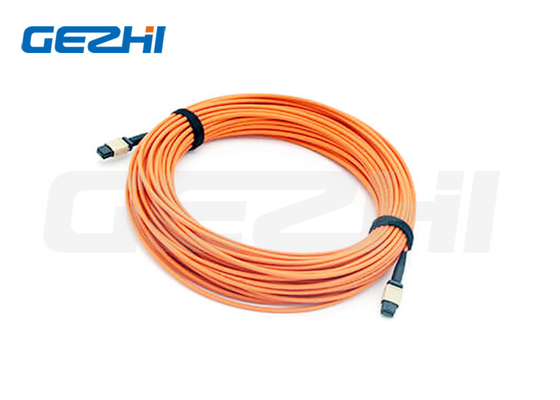

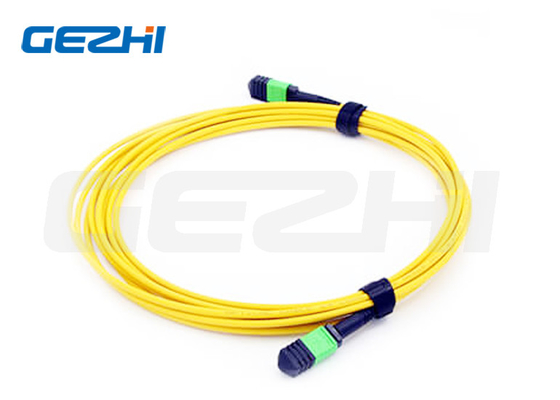

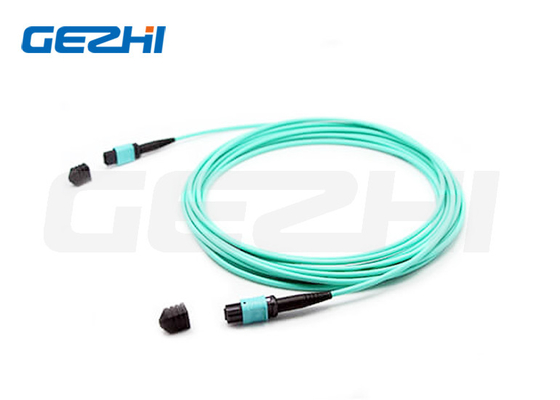

12F MPO (महिला) - MPO (महिला) 3.0mm LSZH फाइबर पैच केबल / ट्रंक केबल
उत्पाद का वर्णन
दोनों छोरों पर एमपीओ कनेक्टर। एमपीओ पैच केबल/ट्रंक केबल एमपीओ मॉड्यूल को एक स्थायी कड़ी के रूप में एक साथ जोड़ते हैं। पैच केबल/ट्रंक केबल 12, 24, 48,60,7296,144फाइबर. 10/40/100Gbps तक के डेटा सेंटर समाधानों का समर्थन करें। वे आम तौर पर कैसेट, पैनल या मजबूत एमपीओ प्रशंसक-आउट को आपस में जोड़ने के लिए अपनाए जाते हैं,और डेटा केंद्रों और अन्य उच्च फाइबर वातावरणों में उच्च घनत्व वाले रीढ़ के तारों की तेजी से तैनाती को सुविधाजनक बनाना. इसके अलावा, MPO भी बहुत लचीलापन और सुविधा प्रदान करता है एक बार आप पैच पैनलों में कनेक्टर शैली को बदलने के लिए है. केबल ट्रंक पर कनेक्टर बदलने के बजाय,सिर्फ पैच पैनल के क्रॉस-कनेक्ट पक्ष पर नए कनेक्टर शैली के साथ एक नया कैसेट स्थापित.
विशेषताएं
1. कम सम्मिलन हानि, उच्च वापसी हानि
2.एमटी आधारित मल्टी-फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर के समापन और इकट्ठा
3फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
4कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
5कठोर गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
6फाइबर प्रकार, पॉलिश प्रकार और/या कनेक्टर ग्रेड में अंतर करने के लिए उपलब्ध रंग कोडित आवास
7दोहराव और विनिमय में अच्छा
आवेदन
1डाटा संचार नेटवर्क।
2ऑप्टिकल सिस्टम एक्सेस नेटवर्क.
3भंडारण क्षेत्र नेटवर्क फाइबर चैनल।
4उच्च घनत्व वास्तुकला।
विनिर्देश
| स्पेसिफिकेशन आइटम। | एकल मोड (एपीसी 8 डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) |
|
सम्मिलन हानि (MPO) (IEC 61300-3-34) |
मानक हानिः≤0.75dB (अधिकतम), ≤0.35dB (सामान्य) अति कम हानिः≤0.35dB (अधिकतम), ≤0.20dB (आम) |
मानक हानिः≤0.6dB (अधिकतम), ≤0.35 (सामान्य) अति कम हानिः≤0.35dB (अधिकतम), ≤0.20dB (आम) |
| रिटर्न हानि (MPO) | ≥60dB ((8 डिग्री पॉलिशिंग) | ≥25dB |
| स्थायित्व | <0.3dBसामान्य परिवर्तन, 200 संभोग | |
| विनिमेयता | ≤0.2dB | |
| तन्य शक्ति | > 70N | |
| परिचालन तापमान | -40 से + 85°C | |
एमपीओ कनेक्टर के प्रकार
| कनेक्टर | फाइबर चैनल |
| एमपीओ महिला कनेक्टर्स | 12 फाइबर |
| नोटः महिला कनेक्टर को पुरुष कनेक्टर प्रकार से कनेक्ट करने की आवश्यकता है। | |
एमपीओ उत्पाद √ विवरण और मानक
| कनेक्टर | संदर्भ | आवास का विवरण |
| एमपीओ एकल मोड | आईईसी 61754-7 |
एसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमपीओ) एसएम एपीसीः पीले कनेक्टर्स+काला बूट (सुपर लो लॉस एमपीओ) |
| एमपीओ मल्टीमोड | आईईसी 61754-7 |
OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि MPO) OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MPO) OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO) |
IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप
· TIA-568-C के अनुसार संरचित केबलिंग
· 10जी फाइबर चैनल संगत
· 40जी और 100जी आईईईई 802.3
| फाइबर की संख्या | ओडी ((मिमी) |
न्यूनतम अनुमत तन्य शक्ति (एन) |
न्यूनतम अनुमत क्रश भार ((एन/100 मिमी) |
न्यूनतम झुकना त्रिज्या (एमएम) |
| 12 | 3.0±0.15 |
अल्पकालिकः 180; दीर्घकालिकः 90 |
अल्पकालिक: 500; दीर्घकालिक: 150 |
स्थैतिक:10D गतिशील:20D |
एमपीओ अंत-सामग्री 3 डी हस्तक्षेप सूचकांक
| पद (IEC-61300-3-30) | न्यूनतम | अधिकतम | ||
| वक्रता का त्रिज्या (मिमी) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 मिमी | |||
| कोण | कोण-एक्स | -0.2° | -0.2° | |
| कोण-वाई | एपीसी | 7.85° | 8.15° | |
| पीसी | -0.2° | -0.2° | ||
| फाइबर ऊंचाई (nm) | 1000 एनएम | 3500nm | ||
| मैक्स.डी.एच. सभी फाइबरः | -300 एनएम | 300 एनएम | ||
| DH.Adj: | -300 एनएम | 300 एनएम | ||
| डीएच.एवी फाइबर: | -300 एनएम | 300 एनएम | ||
| कोर डिप: | एसएम | नहीं | नहीं | |
| एमएम | -200nm | 300 एनएम | ||
केबल ड्राइंग
लंबाई सहिष्णुता
| कुल लंबाई ((L)) ((m)) | सहिष्णुता की लंबाई ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0.5% x L/-0 |
पूर्व-समाप्त एमपीओ प्रौद्योगिकी-ध्रुवीयता
उपलब्धता
1रिबन और बंडल केबल उपलब्ध है;
2.पैंच कॉर्ड, पिगटेल केबल असेंबली उपलब्ध है.
3.एमटी-एमटी रिबन पैच कॉर्ड उपलब्ध है।
4.MPO लूपबैक उपलब्ध है
5.एचडी डाटा सेंटर केबलिंग कनेक्शन.
|
|
