| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीसीएमपीओ-OS2- |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$18-US$68 |
| डिलीवरी का समय: | 2-3 सप्ताह |

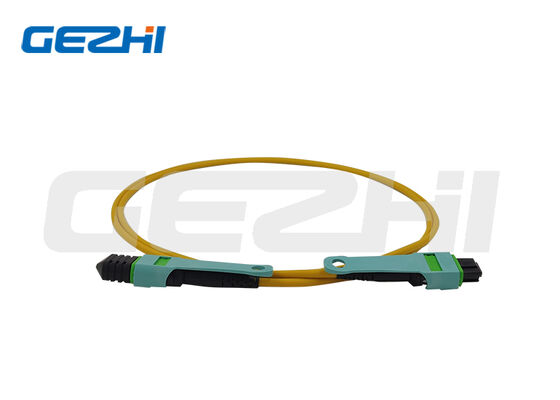

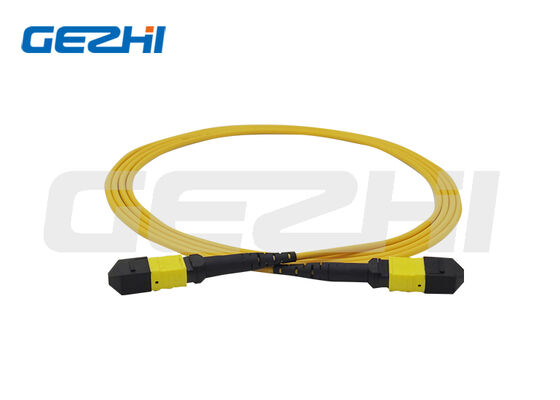

एमपीओ ओएस2 पैच कॉर्ड (मल्टी-फाइबर पुश-ऑन) एक मल्टी-फाइबर असेंबली है जिसे उच्च घनत्व वाले सिंगल-मोड नेटवर्क बुनियादी ढांचे के लिए डिज़ाइन किया गया है।652.D), यह 1310nm और 1550nm तरंग दैर्ध्य पर स्थिर कम-हानि प्रदर्शन प्रदान करता है, जो आधुनिक डेटा केंद्रों और दूरसंचार कक्षों में मध्यम से लंबी दूरी के समानांतर ऑप्टिकल लिंक के लिए आदर्श है।

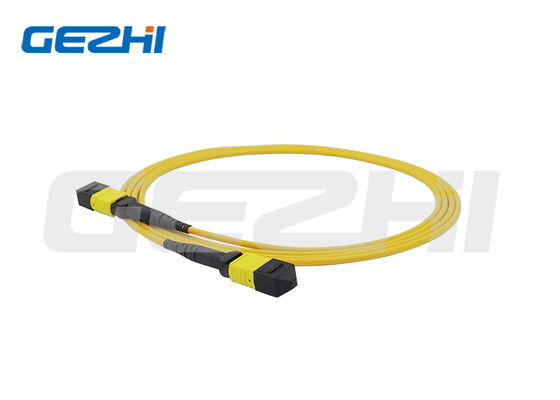

हम दो प्रमुख निर्माणों की आपूर्ति करते हैंः सीधे MPO-MPO ट्रंक पैच कॉर्ड और MPO-LC / SC फैन-आउट ब्रेकआउट हार्नेस।शिपमेंट से पहले अंत-पृष्ठ गुणवत्ता और ध्रुवीयता सत्यापन, प्लग-एंड-ड्रॉप तैनाती की गारंटी देने और साइट पर स्थापना समय को कम करने के लिए। लचीला इंटरऑपरेशन के लिए एमटीपी® कनेक्टर के साथ संगत।
| पद | विनिर्देश |
|---|---|
| फाइबर का प्रकार | OS2 सिंगल-मोड 9/125μm, ITU-T G.652. डी |
| फाइबर की संख्या | 8F /12F /24F (अनुकूलित उपलब्ध) |
| कनेक्टर | एमपीओ/एमटीपी, पुरुष/महिला |
| अंत मुख | एपीसी/यूपीसी |
| ध्रुवीयता | प्रकार A / प्रकार B / प्रकार C |
| ऑपरेटिंग तरंग दैर्ध्य | 1310 nm, 1550 nm |
| सम्मिलन हानि | सामान्य ≤0.35 dB, अधिकतम ≤0.75 dB |
| रिटर्न हानि | एपीसी ≥60 डीबी; यूपीसी ≥50 डीबी |
| केबल जैकेट | LSZH / OFNP / पीवीसी |
| जैकेट का रंग | पीला |
| केबल व्यास | 3.0 मिमी (ट्रंक); 2.0 मिमी (फैन-आउट पैर) |
| संभोग की स्थायित्व | ≥500 बार |
| ऑपरेटिंग तापमान | -20°C ~ +70°C |
| उपलब्ध रूप | एमपीओ-एमपीओ ट्रंक; एमपीओ-एलसी / एससी फैन-आउट ब्रेकआउट |

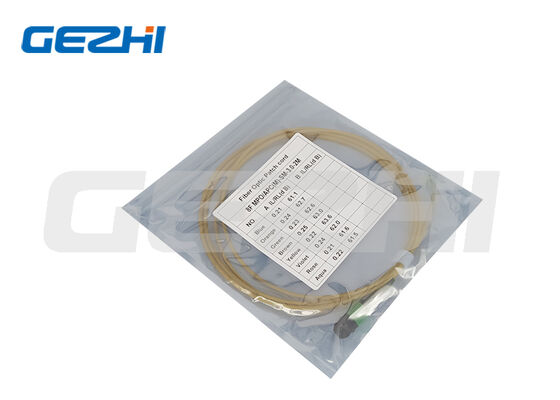

गेज़ी फोटोनिक्स पूर्व-समाप्त 9/125 ओएस2 सिंगल मोड एमपीओ ट्रंक केबल का एक कारखाना है, जो उपयोगकर्ता को लगातार गुणवत्ता, बहुत तेज स्थापना और सरल केबल प्रबंधन का लाभ प्रदान करता है.MPO फाइबर ऑप्टिक ट्रंक केबल 40G QSFP+ ट्रांससीवर, 100G QSFP28, 400G OSFP, 400G QSFP समानांतर ट्रांससीवर ऑप्टिक्स कनेक्शन में उपयोग के लिए उपयुक्त है।प्रत्येक MPO OS2 फाइबर केबल ने सम्मिलन हानि और वापसी हानि का परीक्षण पारित किया हैकारखाने में अंत-तह निरीक्षण और ध्रुवीयता जांच, उद्योग मानकों के अनुरूप और उससे अधिक सुनिश्चित करना।
|

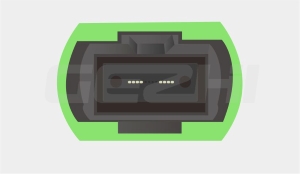

8 फाइबर
40G/100G QSFP+/QSFP28 प्रत्यक्ष कनेक्शन के लिए प्रयोग किया जाता है।
|

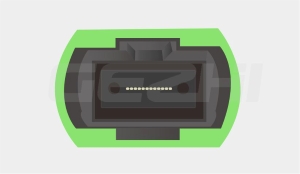

12-144 फाइबर
10G/40G/100G उच्च घनत्व वाले संरचनात्मक फाइबर केबलिंग के लिए प्रयोग किया जाता है।
|
 |
 |
फाइबर केबल के माध्यम से ठीक से डेटा भेजने के लिए, केबल के एक छोर पर एक लिंक के प्रसारण संकेत (Tx) को दूसरे छोर पर संबंधित रिसीवर (Rx) से मेल खाना चाहिए। और ध्रुवीयता की भूमिका,जो संकेत की यात्रा की दिशा को परिभाषित करता है, यह सुनिश्चित करना है कि यह पत्राचार बनाए रखा जाए।फाइबर ध्रुवीयता एक ऐसा क्षेत्र है जो हमारे उद्योग में बहुत भ्रम पैदा करता है, खासकर जब यह समानांतर ऑप्टिक अनुप्रयोगों में उपयोग किए जाने वाले मल्टीफाइबर एमपीओ समाधानों की बात आती है।.
एमपीओ कनेक्टर्स में कनेक्टर के शीर्ष पक्ष पर एक कुंजी और स्थिति 1 के स्थान को इंगित करने के लिए पक्ष पर एक सफेद बिंदु भी शामिल है।.

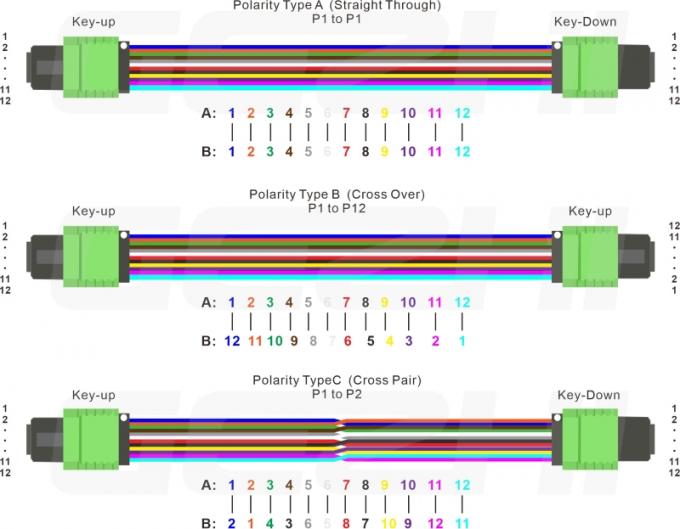

MPO केबलों के तीन अलग-अलग प्रकार भी हैं, प्रकार A, प्रकार B और प्रकार C जैसा कि नीचे चित्रों में हैः
सक्रिय उपकरणों पर एमपीओ इंटरफेस पुरुष (पिन के साथ) होते हैं, और ट्रांससीवर को नुकसान से बचने के लिए, एमपीओ पैच कॉर्ड महिला (पिन के बिना) होनी चाहिए।
|
नर (पिन के साथ) पुरुष कनेक्टर एडाप्टर, कैसेट या पैनल कनेक्शन के लिए महिला पक्ष से जुड़ा हुआ है। |
मादा (बिना पिन के) महिला कनेक्टर सीधे ट्रांससीवर या अन्य पुरुष कनेक्टर से जुड़ा जा सकता है। |
| प्रकार | मोड | फाइबर की संख्या | ध्रुवीयता | ग्रेड | कनेक्टर ए | कनेक्टर बी | चमकाना | लम्बाई |
|---|---|---|---|---|---|---|---|---|
| पीसीएमपीओ | ओएस2 | 08=8 फाइबर 12=12 फाइबर 24=24 फाइबर 36=3x12 फाइबर 48=4x12 फाइबर 96=8x12 फाइबर 144=12x12 फाइबर |
ए=प्रकार ए B=प्रकार B C=प्रकार C |
S=मानक ई=एलीट |
M=पुरुष F=महिला |
M=पुरुष F=महिला |
पी=यूपीसी ए=एपीसी |
01=1M 02=2M 05=5M 10=10M S = निर्दिष्ट करें |
एः एमटीपी एमपीओ कनेक्टर का एक पंजीकृत उन्नत संस्करण है। वे शारीरिक रूप से इंटरऑपरेबल हैं और सीधे एक-दूसरे में प्लग कर सकते हैं।
उत्तरः सिंगल-मोड हाई-स्पीड लिंक के लिए, सिग्नल रिफ्लेक्शन समस्याओं से बचने के लिए उच्च रिटर्न-लॉस प्रदर्शन के लिए एपीसी की सिफारिश की जाती है।
उत्तर: ध्रुवीयता प्रकार A/B/C आपके ट्रांससीवर और MPO कैसेट से मेल खाना चाहिए। कृपया आदेश देने से पहले ध्रुवीयता आवश्यकता की पुष्टि करें। कभी भी पुरुष-से-पुरुष MPO कनेक्टर कनेक्ट न करें।
एकः हाँ, हम बल्क आदेश और नमूना अनुरोध के लिए पूरी तरह से अनुकूलित लंबाई, फाइबर की संख्या, ब्रेकआउट प्रकार और जैकेट रेटिंग का समर्थन करते हैं।
|
|
