| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | पीसीएमपीओ-ओएम3- |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$28-US$68 |
| डिलीवरी का समय: | 2-3 सप्ताह |

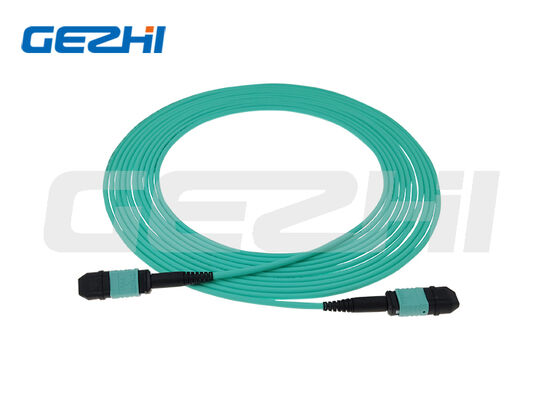

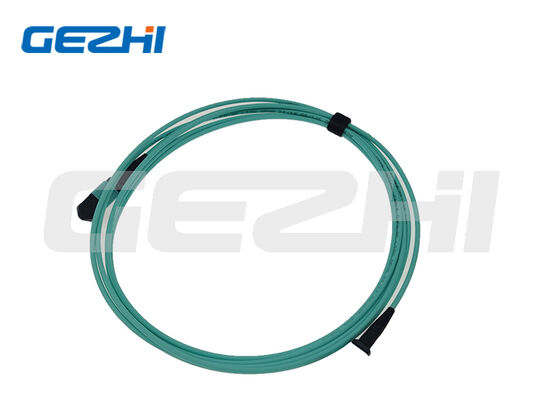

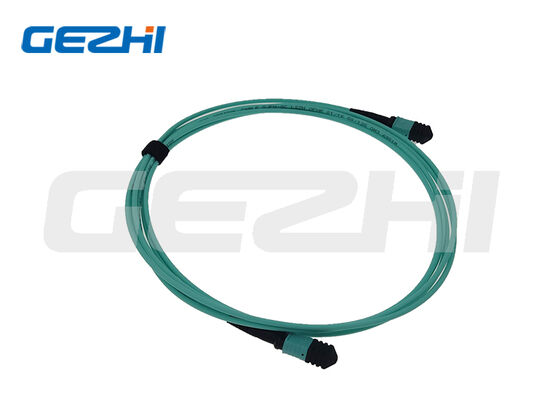

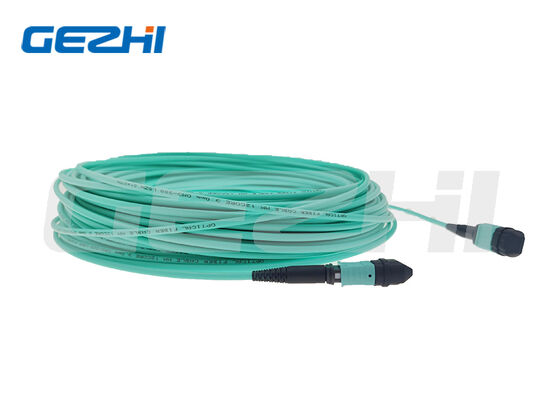

एमपीओ ओएम3 पैच कॉर्ड (मल्टी-फाइबर पुश-ऑन) उच्च घनत्व लघु-रेंज मल्टी-मोड नेटवर्क बुनियादी ढांचे के लिए निर्मित मल्टी-फाइबर असेंबली है।OM3 लेजर-अनुकूलित 50/125μm मल्टीमोड फाइबर को 850nm तरंग दैर्ध्य पर 2000 MHz·km बैंडविड्थ के साथ अपनाना, यह VCSEL-आधारित 40G-SR4, 100G-SR4 ट्रांसीवरों के लिए कम दूरी तक पहुंच के लिए स्थिर प्रदर्शन प्रदान करता है।
हम दो मुख्य निर्माणों की आपूर्ति करते हैंः सीधे-सीधे MPO-MPO ट्रंक पैच कॉर्ड और MPO-LC / SC प्रशंसक-बाहर ब्रेकआउट हार्नेस। सभी केबल 100% प्लांट-परीक्षण किए गए हैं,शिपमेंट से पहले अंत-पृष्ठ गुणवत्ता और ध्रुवीयता सत्यापन, प्लग-एंड-प्ले तैनाती को साकार करने और साइट पर स्थापना समय को कम करने के लिए। लचीले नेटवर्क इंटरकनेक्शन के लिए एमटीपी® कनेक्टरों के साथ शारीरिक रूप से इंटरऑपरेबल।
| पद | विनिर्देश |
|---|---|
| फाइबर का प्रकार | OM3 मल्टीमोड 50/125μm, लेजर अनुकूलित |
| फाइबर की संख्या | 8F /12F /24F (अनुकूलित उपलब्ध) |
| कनेक्टर | एमपीओ/एमटीपी, पुरुष/महिला |
| अंत मुख | यूपीसी |
| ध्रुवीयता | प्रकार A / प्रकार B / प्रकार C |
| ऑपरेटिंग तरंग दैर्ध्य | 850 एनएम, 1300 एनएम |
| बैंडविड्थ | 2000 मेगाहर्ट्ज़ · किमी @850 एनएम |
| सम्मिलन हानि | सामान्य ≤0.35 dB, अधिकतम ≤0.75 dB |
| रिटर्न हानि | यूपीसी ≥30 डीबी |
| केबल जैकेट | LSZH / OFNP / पीवीसी |
| जैकेट का रंग | जल |
| केबल व्यास | 3.0 मिमी (ट्रंक); 2.0 मिमी (फैन-आउट पैर) |
| संभोग की स्थायित्व | ≥500 बार |
| ऑपरेटिंग तापमान | -20°C ~ +70°C |
| उपलब्ध रूप | एमपीओ-एमपीओ ट्रंक; एमपीओ-एलसी / एससी फैन-आउट ब्रेकआउट |
हमारा एमपीओ ओएम3 पैच कॉर्ड 50/125μm ओएम3 फाइबर, एक्वा जैकेट के साथ लेजर-अनुकूलित मल्टीमोड प्री-टर्मिनेटेड फाइबर ट्रंक केबल है। एमपीओ-एमपीओ ट्रंक और एमपीओ-एलसी फैन-आउट ब्रेकआउट संस्करणों में उपलब्ध है,40G का समर्थन,100G SR4 उच्च घनत्व डेटा केंद्र और उद्यम नेटवर्क तैनाती के लिए लघु-रेंज समानांतर ऑप्टिकल ट्रांसमिशन। कस्टम फाइबर गिनती, ध्रुवीयता, जैकेट सामग्री और लंबाई समर्थित हैं।
|

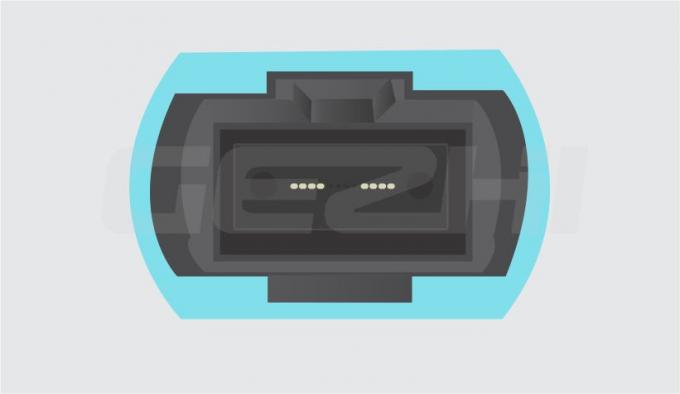

8 फाइबर
40G/100G QSFP+/QSFP28 प्रत्यक्ष कनेक्शन के लिए प्रयोग किया जाता है।
|

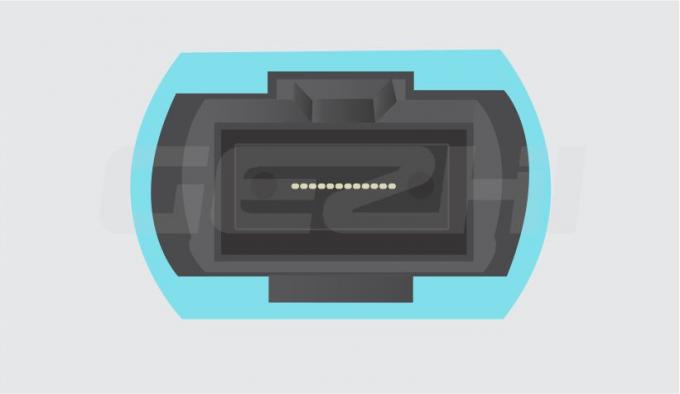

12-144 फाइबर
10G/40G/100G उच्च घनत्व वाले संरचनात्मक फाइबर केबलिंग के लिए प्रयोग किया जाता है।
|
 |
 |
फाइबर केबल के माध्यम से ठीक से डेटा भेजने के लिए, केबल के एक छोर पर एक लिंक के प्रसारण संकेत (Tx) को दूसरे छोर पर संबंधित रिसीवर (Rx) से मेल खाना चाहिए। और ध्रुवीयता की भूमिका,जो संकेत की यात्रा की दिशा को परिभाषित करता है, यह सुनिश्चित करना है कि यह पत्राचार बनाए रखा जाए।फाइबर ध्रुवीयता एक ऐसा क्षेत्र है जो हमारे उद्योग में बहुत भ्रम पैदा करता है, खासकर जब यह समानांतर ऑप्टिक अनुप्रयोगों में उपयोग किए जाने वाले मल्टीफाइबर एमपीओ समाधानों की बात आती है।.
एमपीओ कनेक्टर्स में कनेक्टर के शीर्ष पक्ष पर एक कुंजी और स्थिति 1 के स्थान को इंगित करने के लिए पक्ष पर एक सफेद बिंदु भी शामिल है।.
MPO केबलों के तीन अलग-अलग प्रकार भी हैं, प्रकार A, प्रकार B और प्रकार C जैसा कि नीचे चित्रों में हैः
सक्रिय उपकरणों पर एमपीओ इंटरफेस पुरुष (पिन के साथ) होते हैं, और ट्रांससीवर को नुकसान से बचने के लिए, एमपीओ पैच कॉर्ड महिला (पिन के बिना) होनी चाहिए।
|
नर (पिन के साथ) पुरुष कनेक्टर एडाप्टर, कैसेट या पैनल कनेक्शन के लिए महिला पक्ष से जुड़ा हुआ है। |
मादा (बिना पिन के) महिला कनेक्टर सीधे ट्रांससीवर या अन्य पुरुष कनेक्टर से जुड़ा जा सकता है। |
| प्रकार | मोड | फाइबर की संख्या | ध्रुवीयता | ग्रेड | कनेक्टर ए | कनेक्टर बी | चमकाना | लम्बाई |
|---|---|---|---|---|---|---|---|---|
| पीसीएमपीओ | OM3 | 08=8 फाइबर 12=12 फाइबर 24=24 फाइबर 36=3x12 फाइबर 48=4x12 फाइबर 96=8x12 फाइबर 144=12x12 फाइबर |
ए=प्रकार ए B=प्रकार B C=प्रकार C |
S=मानक ई=एलीट |
M=पुरुष F=महिला |
M=पुरुष F=महिला |
पी=यूपीसी ए=एपीसी |
01=1M 02=2M 05=5M 10=10M S = निर्दिष्ट करें |
उत्तरः OM3 मल्टीमोड 40G-SR4 को 100 मीटर तक, 100G-SR4 को 850nm तरंग दैर्ध्य पर 70 मीटर तक समर्थन करता है। लंबी पहुंच के लिए, कृपया OM4 या OS2 सिंगल-मोड फाइबर चुनें।
एः मल्टीमोड एप्लिकेशन ज्यादातर यूपीसी पॉलिश को अपनाते हैं। एपीसी मुख्य रूप से सिंगल-मोड फाइबर के लिए डिज़ाइन किया गया है, एपीसी को ओएम 3 मल्टीमोड लिंक के लिए अनुशंसित नहीं है।
A: ध्रुवीयता प्रकार A/B/C आपके ट्रांससीवर और MPO कैसेट से मेल खाना चाहिए। ऑर्डर देने से पहले ध्रुवीयता आवश्यकता की पुष्टि करें। कभी भी पुरुष-से-पुरुष MPO कनेक्टर को कनेक्ट न करें, जिससे कनेक्टर पिन क्षतिग्रस्त हो जाएंगे।
एः एमटीपी एमपीओ कनेक्टर का उन्नत पंजीकृत संस्करण है। एमपीओ और एमटीपी शारीरिक रूप से इंटरऑपरेबल हैं और एक दूसरे से सीधे प्लग कर सकते हैं।
एकः हाँ, नमूना और थोक आदेशों के लिए कस्टम लंबाई, फाइबर की संख्या, ब्रेकआउट प्रकार और जैकेट रेटिंग उपलब्ध हैं।
|
|
