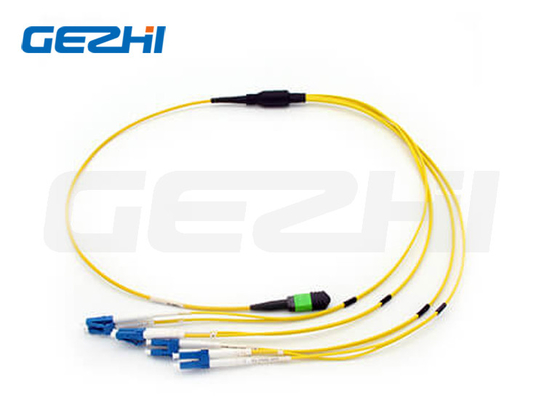

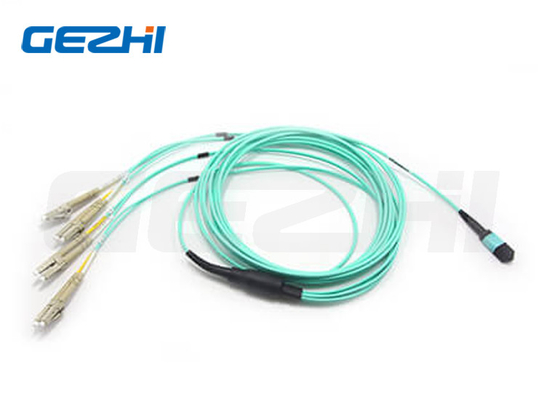

8F MPO ((महिला) से 4 LC डुप्लेक्स स्टेगर्ड हार्नेस केबल

Name: 8F MPO ((महिला) से 4 LC डुप्लेक्स स्टेगर्ड हार्नेस केबल
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 8F MPO ((महिला) - LC स्टेगर्ड हार्नेस केबल
Price: 744.89 USD
Availability: InStock

ब्रांड नाम:	GEZHI or OEM
मॉडल संख्या:	8F MPO ((महिला) - LC स्टेगर्ड हार्नेस केबल
एमओक्यू:	1 पीसी
कीमत:	विनिमय योग्य
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE RoHS,ISO9001

उत्पाद का नाम:

8F MPO ((महिला) - LC स्टेगर्ड हार्नेस केबल

योजक:

एमपीओ (महिला) से एलसी

फाइबर कोर:

प्रमाणन:

Telcordia GR-1435-CORE Compliant

आवेदन:

डाटा सेंटर, इमारत के लिए ऑप्टिकल फाइबर, फाइबर उपकरण, आदि

पैकेजिंग विवरण:

कागज बॉक्स

आपूर्ति की क्षमता:

प्रति माह 5000 पीसी

प्रमुखता देना:

4 एलसी डुप्लेक्स स्टैगर्ड हार्नेस केबल

4 एलसी डुप्लेक्स एमपीओ हार्नेस केबल

उत्पाद का वर्णन

8F MPO ((महिला) से 4 LC डुप्लेक्स स्टेगर्ड हार्नेस केबल

उत्पाद का वर्णन

8 कोर एमपीओ महिला से 4 एलसी डुप्लेक्स (( 4xLC यूनिबूट;8 एलसी सिंप्लेक्स) स्टेगर्ड हार्नेस केबल असेंबली।एमपीओ-एलसी/एससी/एफसी/एसटी स्टेगर्ड हार्नेस केबल दोनों छोरों पर एमपीओ और एलसी/एससी/एफसी/एसटी कनेक्टर के साथ समाप्त होते हैं. वे फैनआउट केबल आवेदन की मांग के अनुसार कदम लंबाई के साथ आते हैं। LC यूनिबूट के लिए 8pcs))) 4pcs;8 एलसी सिम्पलेक्स) फैनआउट केबल 40G QSFP+ PLR4 से 10G SFP+ LR ऑप्टिक्स डायरेक्ट कनेक्शन और उच्च घनत्व वाले डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित हैंयह विशेष रूप से डेटा केंद्रों में उच्च घनत्व फाइबर पैचिंग के लिए डिज़ाइन किया गया है जिन्हें स्थान की बचत और केबल प्रबंधन समस्याओं को कम करने की आवश्यकता है।

विनिर्देश

8F एमपीओ-एलसी स्टेजर्ड हार्नेस केबल √s विनिर्देशः

स्पेसिफिकेशन आइटम।	एकल मोड (एपीसी 8 डिग्री पॉलिश)	मल्टीमोड (पीसी फ्लैट पॉलिश)
सम्मिलन हानि (MPO) (IEC 61300-3-34)	मानक हानिः≤0.75dB (अधिकतम), ≤0.35dB (सामान्य) अति कम हानिः≤0.35dB (अधिकतम), ≤0.20dB (आम)	मानक हानिः ≤0.6dB ((अधिकतम), ≤0.35 (सामान्य) अति कम हानिः≤0.35dB (अधिकतम), ≤0.20dB (आम)
सम्मिलन हानि (LC) (आईईसी 61300-3-6)	≤0.3dB	≤0.3dB
रिटर्न हानि (MPO)	≥60dB ((8 डिग्री पॉलिशिंग)	≥25dB
रिटर्न हानि (LC)	APC≥60dB; UPC≥50dB	≥35dB
स्थायित्व	<0.3dBसामान्य परिवर्तन, 200 संभोग
विनिमेयता	≤0.2dB
तन्य शक्ति	> 70N
परिचालन तापमान	-40 से + 85°C

एमपीओ कनेक्टर का विवरण:

कनेक्टर	फाइबर चैनल

एमपीओ महिला कनेक्टर्स	8 फाइबर
नोटः महिला कनेक्टर को पुरुष कनेक्टर प्रकार से कनेक्ट करने की आवश्यकता है।

कनेक्टर

संदर्भ

आवास का विवरण

एमपीओ एकल मोड

आईईसी 61754-7

एसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमपीओ)

एसएम एपीसीः पीले कनेक्टर्स+काला बूट (सुपर लो लॉस एमपीओ)

एमपीओ मल्टीमोड

आईईसी 61754-7

OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि MPO)

OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MPO)

OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO)

IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप

· TIA-568-C के अनुसार संरचित केबलिंग

· 10जी फाइबर चैनल संगत

· 40जी और 100जी आईईईई 802.3

अन्य कनेक्टर √ औद्योगिक मानक:

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973.

LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973.

एफसीः ईआईए /टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326. आईईसी 61754-13 और जेआईएस सी 5973

ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 और JIS C5973 आदि।

E2000: IEC61754-15

उपलब्ध है

G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

एमपीओ अंत-सामग्री 3 डी हस्तक्षेप सूचकांक

पद (IEC-61300-3-30)			न्यूनतम	अधिकतम
वक्रता का त्रिज्या (मिमी)	ROC-X ((ABS)		2000
	ROC-Y ((ABS)		50 मिमी
कोण	कोण-एक्स		-0.2°	-0.2°
	कोण-वाई	एपीसी	7.85°	8.15°
		पीसी	-0.2°	-0.2°
फाइबर ऊंचाई (nm)			1000 एनएम	3500nm
मैक्स.डी.एच. सभी फाइबरः			-300 एनएम	300 एनएम
DH.Adj:			-300 एनएम	300 एनएम
डीएच.एवी फाइबर:			-300 एनएम	300 एनएम
कोर डिप:	एसएम		नहीं	नहीं
	एमएम		-200nm	300 एनएम

एलसी एंड-फेस ज्यामिति 3 डी हस्तक्षेप सूचकांक

पद	कनेक्टर	पी.सी. अंत-तले	एपीसी अंत-तले
वक्रता का त्रिज्या	एससी/एफसी/एसटी	10 से 25 मिमी	5~12 मिमी
	एलसी/एमयू	7~25 मिमी	5~15 मिमी
शीर्ष ऑफसेट		≤50 um
फाइबर गोलाकार ऊंचाई		+/- 100 एनएम
कोणीय ऑफसेट		------	8°± 0.5°

एलसी अंत-पृष्ठ गुणवत्ता (एसएम)

क्षेत्र	सीमा (μm)	खरोंच	दोष	संदर्भ
उत्तर: कोर	0 से 25 तक	कोई नहीं	कोई नहीं	आईईसी 61300-3-35:2015
B: आवरण	25 से 115 तक	कोई नहीं	कोई नहीं
C: चिपकने वाला	115 से 135 तक	कोई नहीं	कोई नहीं
D: संपर्क	135 से 250	कोई नहीं	कोई नहीं
E: शेष फेरुल		कोई नहीं	कोई नहीं

एलसी अंत-तले की गुणवत्ता (एमएम)

क्षेत्र	सीमा (μm)	खरोंच	दोष	संदर्भ
उत्तर: कोर	0 से 65 तक	कोई नहीं	कोई नहीं	आईईसी 61300-3-35:2015
B: आवरण	65 से 115 तक	कोई नहीं	कोई नहीं
C: चिपकने वाला	115 से 135 तक	कोई नहीं	कोई नहीं
D: संपर्क	135 से 250	कोई नहीं	कोई नहीं
E: शेष फेरुल		कोई नहीं	कोई नहीं

केबल ड्राइंग
