| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-सीडब्ल्यूडीएम-एमयूएक्स |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

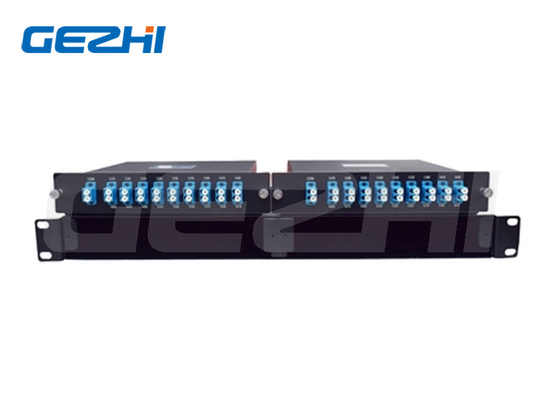

18CH CWDM मॉड्यूल 1270-1610nm 1U LGX 2 1 कैसेट में आधा आकार स्लॉट
उत्पाद का वर्णन
गीजी का सीडब्ल्यूडीएम मक्स डेमक्स मॉड्यूल एक एकल या डुप्लेक्स एकल मोड फाइबर पर समग्र बैंडविड्थ डब्ल्यूडीएम का विस्तार करने के लिए है।
यह उच्च स्थिरता और विश्वसनीयता प्रदान करता है, और कॉम्पैक्ट पैकेज आकार है। इसकी ऑपरेटिंग तरंग दैर्ध्य 1270nm से 1610nm ((1261nm-1611nm) है जो पूरी तरह से 20nm चैनल अंतराल के साथ 18 चैनल प्रदान करता है।
यह प्रकार एक 1U रैक में एक बहुत कॉम्पैक्ट डिजाइन है जिसमें 2-स्लॉट हाफ-साइज LGX कैसेट सिंगल फाइबर LC/UPC 1270nm-1610nm 18CH CWDM Mux Demux है।
गेजी सीडब्ल्यूडीएम म्यूटिप्लेक्सर श्रृंखला
* कांच के ट्यूब या स्टेनलेस स्टील के ट्यूब में पैक नग्न एकल सीडब्ल्यूडीएम डिवाइस
* 16 चैनल या 18 चैनल तक एबीएस बॉक्स प्रकार
* मानक 19" 1U रैकमाउंट
विशेषताएं
* बहुत कम सम्मिलन हानि
* उच्च अलगाव
* उच्च विश्वसनीयता और स्थिरता
* निम्न पीडीएल
* कॉम्पैक्ट डिजाइन
* अच्छी चैनल-टू-चैनल एकरूपता
* व्यापक परिचालन तरंग दैर्ध्यः 1270nm-1610nm (1261nm~1611nm)
* परिचालन तापमानः-20 से +70°C
* औद्योगिक परिचालन तापमानः-40 से +80°C
उत्पाद विनिर्देश
| पैरामीटर | चौथा चैनल | 8 चैनल | 18 चैनल | ||||
| मुक्स | डेमक्स | मुक्स | डेमक्स | मुक्स | डेमक्स | ||
| चैनल तरंग दैर्ध्य (nm) | 1270 से 1610 | ||||||
| केंद्र तरंग दैर्ध्य सटीकता (nm) | ±0.5 | ||||||
| चैनल स्पेसिंग (एनएम) | 20 | ||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ (nm) | >13 | ||||||
| सम्मिलन हानि (dB) | ≤1.2 | ≤2.5 | ≤3.1 | ||||
| चैनल एकरूपता (डीबी) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| चैनल रिपल (डीबी) | 0.3 | ||||||
| अलगाव (dB) | आसन्न | नहीं | >30 | नहीं | >30 | नहीं | >30 |
| गैर-समीपस्थ | नहीं | >40 | नहीं | >40 | नहीं | >40 | |
| जड़ता हानि तापमान संवेदनशीलता (dB/°C) | <0.005 | ||||||
| तरंग दैर्ध्य तापमान परिवर्तन (nm/°C) | <0.002 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | <0.1 | ||||||
| ध्रुवीकरण मोड फैलाव | <0.1 | ||||||
| निर्देशात्मकता (dB) | >50 | ||||||
| रिटर्न हानि (dB) | >45 | ||||||
| अधिकतम संभाल शक्ति (mW) | 500 | ||||||
| ऑपरेटिंग तापमान (°C) | -20~+70 | ||||||
| भंडारण तापमान (°C) | -40~85 | ||||||
| पैकेज का आयाम (मिमी) | L100 x W80 x H10 या L140xW100xH15 | ||||||
आवेदन
* सीडब्ल्यूडीएम प्रणाली
* जोड़ें/छोड़ें
* पीओएन नेटवर्क
* CATV लिंक
अनुपालन
* टेलकोर्डिया GR-1209-CORE-2001
* टेलकोर्डिया GR-1221-CORE-1999
* RoHS

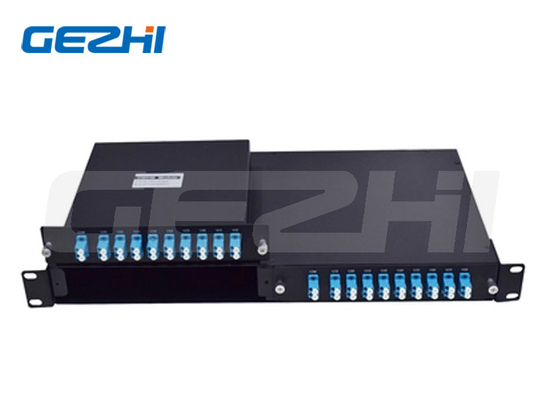

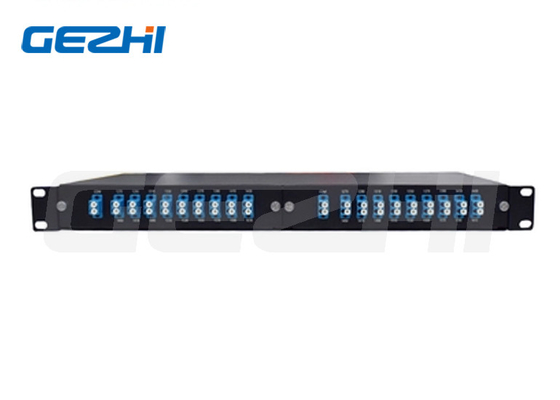

विवरण चित्र
आदेश की जानकारी
| जीजेड विन्यास | चैनलों की संख्या | पहला चैनल | फाइबर का प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर |
|
जीजेड-गेजी M=Mux डी=डेमक्स O=OADM
|
04=4 चैनल 08=8 चैनल 16=16 चैनल 18=18 चैनल ...... |
27=1270nm ...... |
1=खाली फाइबर 2=900um ढीली नली 3=2 मिमी केबल 4=3 मिमी केबल |
1=1m 2=2m S = निर्दिष्ट करें |
0=कोई नहीं ...... |
|
|
