| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | FSW-1x48-1U |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

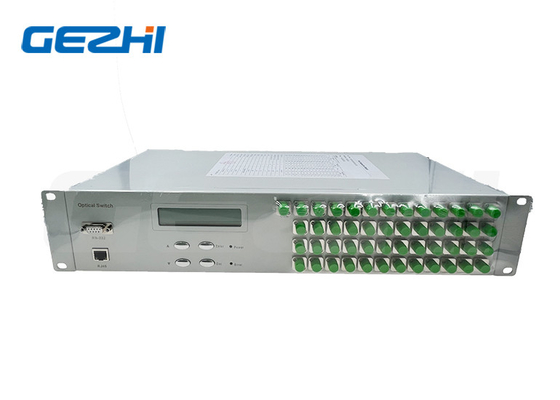

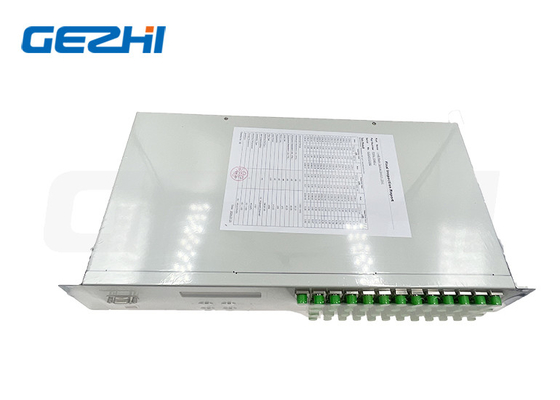

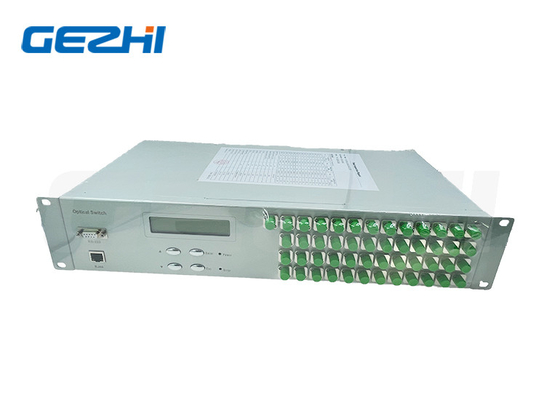

FSW 1x48 फाइबर ऑप्टिकल स्विच 19 इंच 2U रैकमाउंट 1260~1650nm सिंगल मोड
उत्पाद का वर्णन
1x48 रैक-माउंटेड ऑप्टिकल स्विच एक प्रकार का ऑप्टिकल पथ नियंत्रण उपकरण है जिसका ऑप्टिकल पथ नियंत्रण और स्विच का कार्य है। it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
गेज़ी फोटोनिक्स 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 तक 1x512 फाइबर ऑप्टिकल स्विच रैकमाउंट की पूरी रेंज की आपूर्ति कर सकता है।
विशेषताएं
1.सीरियलनेट, उच्च विश्वसनीयता, उच्च स्थिरता
2.एलईडी डिस्प्ले पैनल. दृश्य प्रदर्शन, सुविधाजनक संचालन
3.RS232 नियंत्रण और RJ45 ईथरनेट रिमोट मैनेजमेंट
4स्वचालित स्कैनिंग के चैनल और समय अंतराल को सेट किया जा सकता है।
5पारदर्शी संचरण संकेत उच्च स्थिरता और विश्वसनीयता
आवेदन
1. एफआईटीएल
2. रखरखाव प्रणाली
3स्वचालित माप
4ऑप्टिकल नेटवर्क दूरस्थ निगरानी केबल निगरानी
तकनीकी सूचकांक
| पैरामीटर | इकाई | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| तरंग दैर्ध्य सीमा | एनएम | 1260~1650 या अनुकूलित | |||||||
| तरंग दैर्ध्य का परीक्षण | एनएम | 1310/1550 या अनुकूलित | |||||||
| सम्मिलन हानि (अधिकतम) | डीबी | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| रिटर्न हानि | डीबी | SM ≥ 50 | |||||||
| क्रॉसस्टॉक | डीबी | ≤ 70 | |||||||
| पीडीएल | डीबी | ≤0.05 | |||||||
| डब्ल्यूडीएल | डीबी | ≤0.25 | |||||||
| टीडीएल | डीबी | ≤0.20 | |||||||
| पुनरावृत्ति | डीबी | ≤0.02 | |||||||
| स्विच करने का समय | एमएस | ≤10 (अजीब चैनल) | |||||||
| ऑप्टिकल पावर | mW | ≤ 500 | |||||||
| फाइबर का प्रकार | उह | 9/125 | |||||||
| कनेक्टर | / | एफसी, एससी, एलसी, एसटी, एसएमए या अनुकूलित | |||||||
| मॉनिटर पोर्ट | / | आरजे45 और आरएस232 या अनुकूलित | |||||||
| कार्य शक्ति आपूर्ति (प्लग टाइप) | वी | AC:220V (50/60Hz) या DC:36V~72V | |||||||
| परिचालन तापमान | °C | -10~+60 | |||||||
| भंडारण तापमान | °C | -40~+85 | |||||||
| रैक माउंट आयाम | मिमी | 1U L483XW230XH44.5 (16 चैनल तक) अनुकूलन उपलब्ध है। | |||||||
|
2U L483XW230XH89 (36 चैनल तक) अनुकूलन उपलब्ध है। 2U L483XW350XH89 (64 चैनल तक) अनुकूलन उपलब्ध है। |
|||||||||
| 3U L483XW350XH133.5 (अधिकतम 128 चैनल) अनुकूलन उपलब्ध है। | |||||||||
| 4U L483XW350XH178 (अप करने के लिए 256 चैनल) अनुकूलन उपलब्ध है। | |||||||||
पैनल चित्र

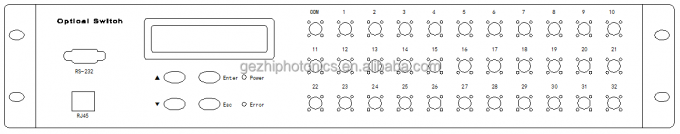

सामने का पैनल
1xN≤16 ऑप्टिकल स्विच 19 1U रैक माउंट
1xN≤36 ऑप्टिकल स्विच 19?? 2U रैक माउंट

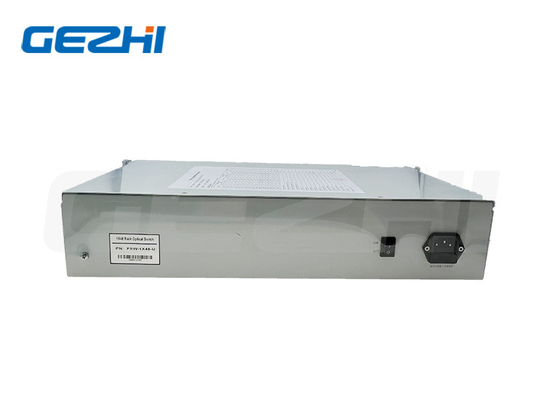

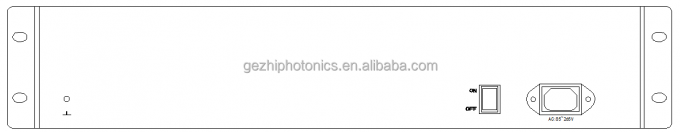

बैक पैनल
ऑर्डर करने की जानकारी
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| ओएसडब्ल्यू | मोड | तरंगदैर्ध्य | पैकेज | फाइबर का प्रकार | विद्युत आपूर्ति | कनेक्टर |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=विशेषता |
S=SM एम=एमएम |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S = निर्दिष्ट करें |
1U=1U रैकमाउंट 2U=2U रैकमाउंट 3U=3U रैकमाउंट 4U=4U रैकमाउंट S = निर्दिष्ट करें |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S = निर्दिष्ट करें |
एसी = एकल 85~265V +DC36~75V |
00=कोई नहीं FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S = निर्दिष्ट करें |
|
|
