| Brand Name: | Gezhi or OEM |
| मॉडल संख्या: | 48 सीएच-एएडब्ल्यूजी डीडब्ल्यूडीएम |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 दिन |
उत्पाद का वर्णन

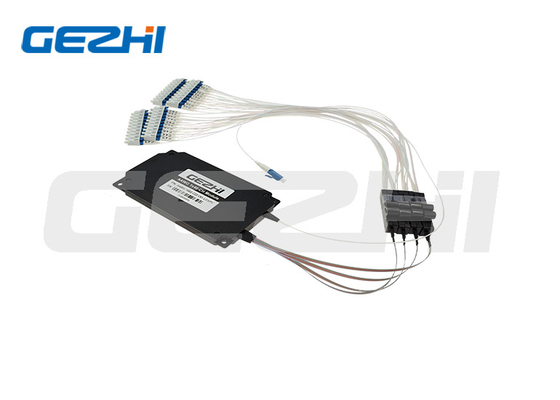

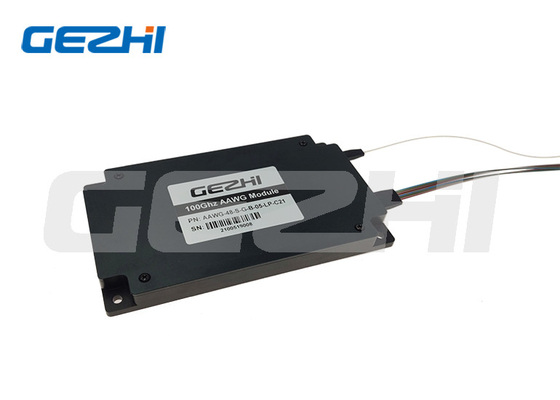

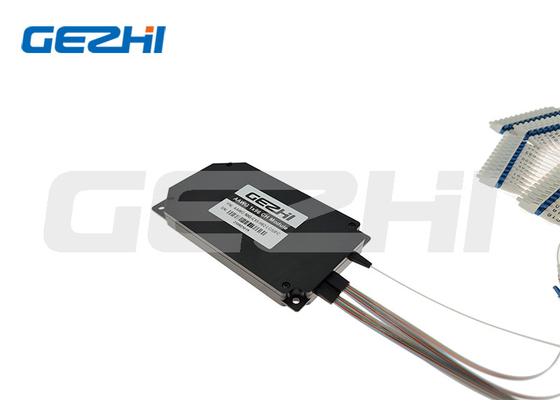

डीडब्ल्यूडीएम नेटवर्क के लिए 48CH 100g डीडब्ल्यूडीएम एथर्मल एडब्ल्यूजी मॉड्यूल
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. यह 50GHz या 100GHz चैनल स्पेसिंग ITU ग्रिड DWDM तरंग दैर्ध्य से 1526nm से 1565nm पर काम करता है। AAWG DWDM का उपयोग फिल्टर प्रकार के DWDM Mux DeMux को उन मामलों में प्रतिस्थापित करने के लिए किया जा सकता है जहां पावर उपलब्ध है.
विशेषता
कम सम्मिलन हानि और कम पीडीएल
उच्च अलगाव
कॉम्पैक्ट डिजाइन के साथ 96 चैनलों तक उपलब्ध
उच्च विश्वसनीयता और उच्च स्थिरता
Telcordia GR-1209-CORE और GR-1221-CORE के अनुरूप
RoHS अनुरूप
तकनीकी सूचकांक
| पैरामीटर | इकाई | एएडब्ल्यूजी मॉड्यूल | ||||||||||
| नहर | सीएच | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| चैनल अंतर | गीगाहर्ट्ज | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| चिप का प्रकार | -- | गॉसियन प्रकार | फ्लैट टॉप टाइप | |||||||||
| 1dB चैनल बैंडविड्थ | एनएम | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| 3dB चैनल बैंडविड्थ | एनएम | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| सम्मिलन हानि | डीबी | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| समीपवर्ती क्रॉसस्टॉक | डीबी | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| गैर-समीपवर्ती क्रॉसस्टॉक | डीबी | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| कुल क्रॉसस्टॉक | डीबी | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| रिटर्न हानि | डीबी | >40 | ||||||||||
| रिपल | डीबी | <0.7 | ||||||||||
| पीडीएल | डीबी | <0.5 | ||||||||||
| पीएमडी | पीएस | <0.5 | ||||||||||
| रंग विसारण | पीएस/एनएम | ±20 | ||||||||||
| परिचालन तापमान | °C | -5~+65 | ||||||||||
| भंडारण तापमान | °C | -40~+85 | ||||||||||
चिप का प्रकारएथर्मल एडब्ल्यूजी मॉड्यूल
गॉसियन प्रकार
कम सम्मिलन हानि, उच्च अलगाव
फ्लैट टॉप टाइप
व्यापक कार्य बैंड, उच्च संकेत स्थिरता
ऑर्डर करने की जानकारी AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-अनुकूलित तरंग दैर्ध्य
| एएडब्ल्यूजी | नहर | विन्यास | AWG प्रकार | पैकेज | COM फाइबर लंबाई |
रिबन/फैन-आउट फाइबर की लंबाई |
कनेक्टर |
|
050G 100G 200 जी |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S = निर्दिष्ट करें |
S= एकल फाइबर डी=दोहरे फाइबर
|
F=फ्लैट-टॉप जी=गॉसियन |
B=मेटल बॉक्स R=19 ¥1U रैकमाउंट S = निर्दिष्ट करें |
05=0.5m 10=1.0m S = निर्दिष्ट करें |
0505=0.5m/0.5m 1010=1.0m/1.0m |
00=कोई नहीं LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = निर्दिष्ट करें |
प्रश्न 1:क्या मुझे नमूना आदेश मिल सकता है? आपका MOQ क्या है?
|
|
