| ब्रांड नाम: | Gezhi or OEM |
| मॉडल संख्या: | GZ-1550nm FWDM डिवाइस |
| एमओक्यू: | 1 टुकड़ा |
| कीमत: | USD >= 1 pieces $7 |
| डिलीवरी का समय: | सात दिन |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
उत्पाद वर्णन

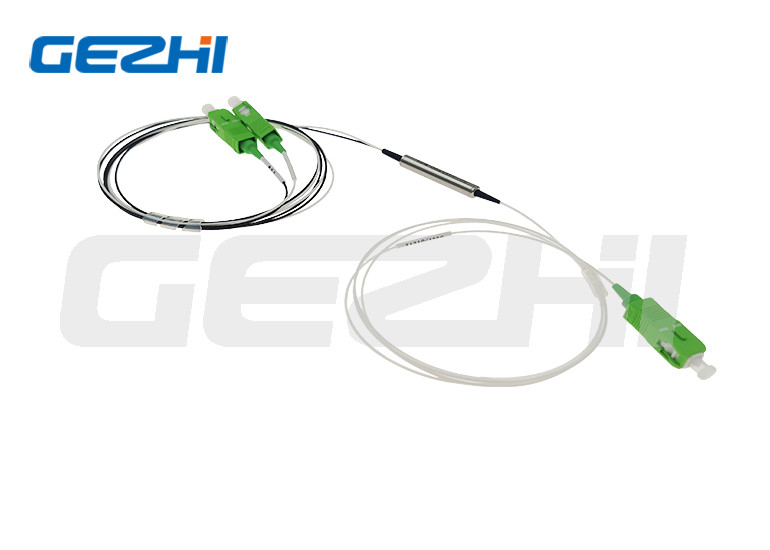

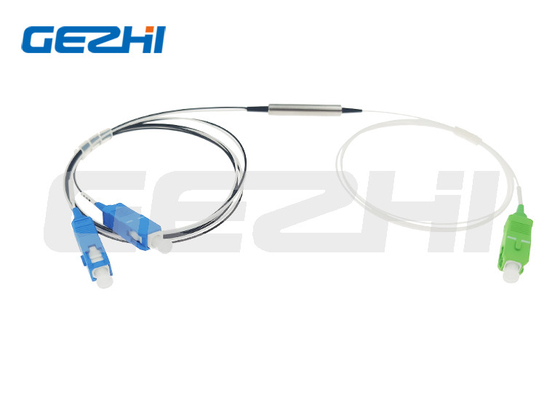

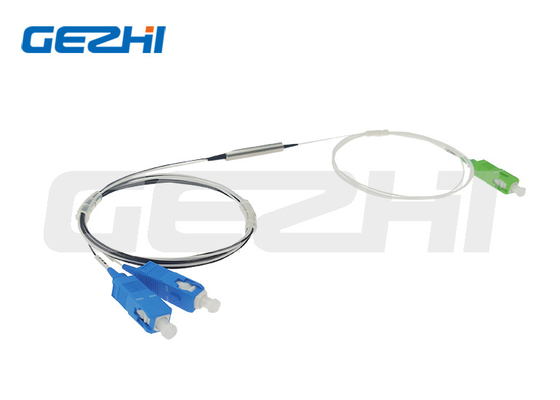

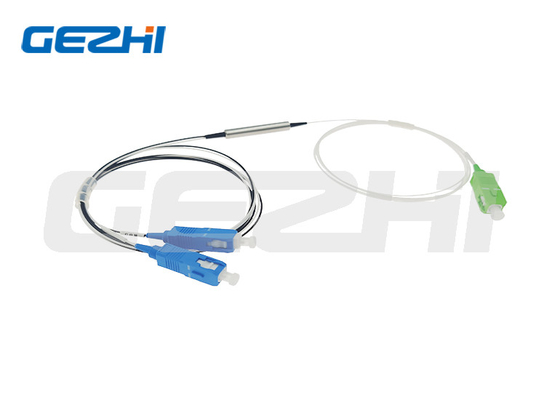

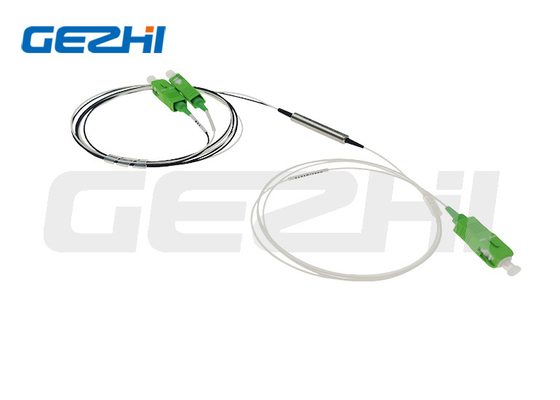

1x2 FWDM डिवाइस T1550R1310/1490nm स्टील ट्यूब 1मीटर बिना कनेक्टर gpon fwdm
EDFA, रमन एम्पलीफायरों, WDM नेटवर्क और फाइबर ऑप्टिक्स इंस्ट्रूमेंटेशन में बड़े पैमाने पर उपयोग किया जाने वाला FTTX फ़िल्टर WDM मॉड्यूल थिन फिल्म फ़िल्टर (TFF) तकनीक पर आधारित है। यह उपकरण एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य पर प्रकाश को जोड़ता या अलग करता है। यह द्विदिश संचार प्राप्त करने के लिए एकल फाइबर की क्षमता का विस्तार कर सकता है, ताकि ऑप्टिकल नेटवर्क अपग्रेड और विस्तार में व्यापक रूप से उपयोग किया जा सके, या नए व्यापक व्यवसाय शुरू किए जा सकें आदि।
GEZHI फोटोनिक्स फ़िल्टर-आधारित तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग (WDM) फ़िल्टर डिवाइस प्रदान करता है जो आपके विशेष अनुप्रयोगों के लिए विशेष तरंग दैर्ध्य बैंड के लिए अनुकूलित होते हैं। जैसा कि आप जानते होंगे, GEPON सिस्टम स्वयं 1310/1490 पर काम करता है, इसलिए यहां CATV सिग्नल 1550nm का उपयोग करके उसी फाइबर पर वितरित किया जाता है, और FWDM एक ऐसी जगह है जहां यह सब "मिश्रित" होता है।
विनिर्देश
| प्रकार | एफडब्ल्यूडीएम | |
| संचालन तरंगदैर्घ्य टी: ट्रांसमिशन तरंग दैर्ध्य आर: प्रतिबिंब तरंग दैर्ध्य 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
एनएम | टी1550 आर1310/1490 |
| टी1490 आर1310/1550 | ||
| टी1310 आर1490/1550 | ||
| टी1550/1610 आर1310/1490 | ||
| टी1550/1625 आर1310/1490 | ||
| टी1625 आर1310/1490/1550 | ||
| टी1650 आर1310/1490/1550 | ||
| ट्रांसमिशन प्रविष्टि हानि | डीबी | ≤0.80 |
| प्रतिबिंब सम्मिलन हानि | डीबी | ≤0.60 |
| ट्रांसमिशन चैनल अलगाव | डीबी | ≥30 |
| परावर्तन चैनल अलगाव | डीबी | ≥17 |
| पीडीएल | डीबी | ≤0.1 |
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम/℃ | ≤0.003 |
| सम्मिलन हानि थर्मल स्थिरता | डीबी/℃ | ≤0.005 |
| दिशिकता | डीबी | ≥55 |
| वापसी हानि | डीबी | ≥45 |
| परिचालन तापमान | ℃ | -20~+70 |
| भंडारण तापमान | ℃ | -40~+85 |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर अतिरिक्त 0.2dB हानि जोड़ें।
आइटम विवरण
पास (ट्रांसमिशन) चैनल: 1550 एनएम
परावर्तन चैनल: 1310एनएम और 1490एनएम
उच्च अलगाव, विश्वसनीयता और चैनल अलगाव
कम प्रविष्टि हानि और उत्कृष्ट पर्यावरणीय विश्वसनीयता
RoHS अनुरूप
पैकेज प्रकार
250um नंगे फाइबर के लिए ग्लास ट्यूब पैकेज
250um नंगे फाइबर और 900um फाइबर के लिए स्टील ट्यूब पैकेज
900um, 2.0mm और 3.0mm फाइबर के लिए ABS बॉक्स
नोट: 250um नंगे फाइबर कनेक्टर से सुसज्जित होने के लिए बहुत महीन है
यांत्रिक आरेखण
चित्र A T13/R15, T14/R1315, T1415/R13 FTTX फ़िल्टर WDM के लिए है
चित्र B T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX फ़िल्टर WDM के लिए है
|
|
