| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | सीडब्ल्यूडीएम08एमए00905एलपी |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

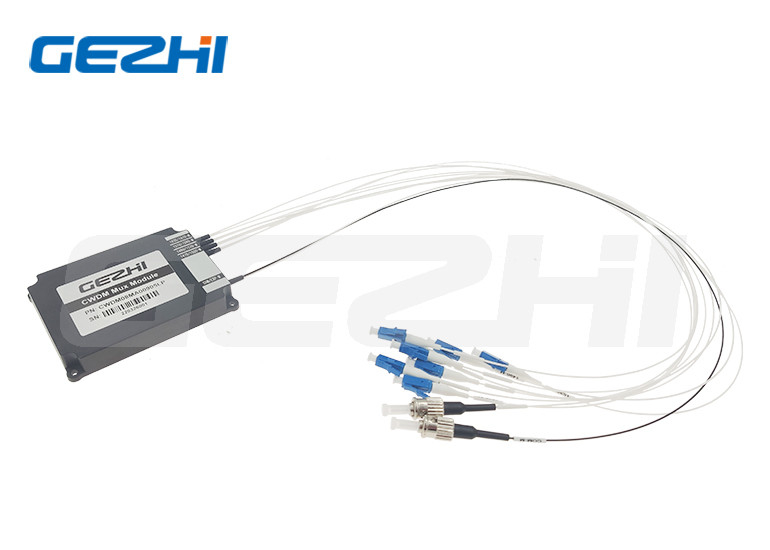

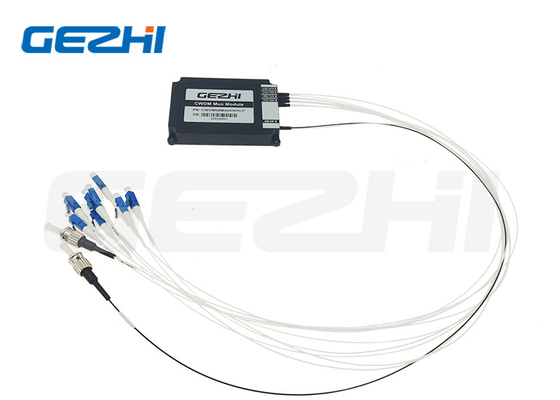

मोटे WDMs 8 चैनल CWDM Mux मॉड्यूल वेवलेंथ डिवीजन मल्टीप्लेक्सर्स
विवरण
मोटे तरंग दैर्ध्य विभाजन मल्टीप्लेक्सर (CWDM Mux/Demux) में पतली फिल्म कोटिंग तकनीक और गैर-फ्लक्स धातु बंधन माइक्रो ऑप्टिक्स पैकेजिंग के स्वामित्व वाले डिजाइन का उपयोग किया गया है। यह कम सम्मिलन हानि प्रदान करता है,उच्च चैनल अलगाव, चौड़ा पास बैंड, कम तापमान संवेदनशीलता, और एपॉक्सी मुक्त ऑप्टिकल पथ।
विशेषताएं
* उच्च अलगाव
* कम सम्मिलन हानि
* कम ध्रुवीकरण संवेदनशीलता
* चौड़ा पासबैंड
* उत्कृष्ट स्थिरता और विश्वसनीयता
* ऑप्टिकल पथ पर इपॉक्सी मुक्त
आवेदन
* मेट्रो/एक्सेस नेटवर्क के लिए WDM सिस्टम
* दूरसंचार
* ऑप्टिकल जोड़/छोड़ मल्टीप्लेक्सिंग
* नेटवर्क निगरानी
पैकेज आयाम
विनिर्देश
| पैरामीटर | 4 चैनल | 8 चैनल | 16 चैनल | ||||
| मुक्स | डेमक्स | मुक्स | डेमक्स | मुक्स | डेमक्स | ||
| चैनल तरंग दैर्ध्य (nm) | 1270 से 1610 या 1271 से 1611 तक | ||||||
| चैनल स्पेसिंग (एनएम) | 20 | ||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ (nm) | ≥13 | ||||||
| सम्मिलन हानि (dB) | ≤1.5 | ≤2.5 | कम≤3.5, मानक≤4.5 | ||||
| अलगाव (dB) | आसन्न | ≥30 | |||||
| गैर-समीपस्थ | ≥40 | ||||||
| सम्मिलन हानि तापमान संवेदनशीलता (dB) | ≤0.5 | ||||||
| तरंग दैर्ध्य तापमान परिवर्तन (nm/°C) | ≤0.002 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | ≤0.2 | ||||||
| ध्रुवीकरण मोड फैलाव (ps) | ≤0.1 | ||||||
| निर्देशात्मकता (dB) | ≥50 | ||||||
| रिटर्न हानि (dB) | ≥45 | ||||||
| अधिकतम संभाल शक्ति (mW) | 300 | ||||||
| ऑपरेटिंग तापमान (°C) | -10 से +70 | ||||||
| भंडारण तापमान (°C) | -40 से +85 | ||||||
| पैकेज का आयाम (मिमी) | L100×W80×H10 | L120×W80×H18 | |||||
| 19" 1U रैक माउंट | |||||||
* उपरोक्त विनिर्देश बिना कनेक्टर के है
**ग्राहक के अनुरोध पर अन्य विनिर्देश किए जा सकते हैं।
आदेश की जानकारी
| CWDM | चैनलों की संख्या | विन्यास | मॉड्यूल प्रकार | केबल का प्रकार | फाइबर की लंबाई | कनेक्टर |
| CWDM | 01=1 चैनल 02=2 चैनल 03=3 चैनल 04=4 चैनल ...... 16=16चैनल 17=17चैनल 18=18चैनल |
M=Mux डी=डेमक्स A=Mux+Demux |
A0=ABS बॉक्स 80x60x12 मिमी A1=ABS बॉक्स 100x80x10mm |
09=900um ढीली ट्यूब 20=2.0 मिमी 30=3.0 मिमी |
05=0.5m 10=1.0m 15=1.5 मीटर S = निर्दिष्ट करें |
00=कोई नहीं LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = निर्दिष्ट करें |
|
|
