| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 40CH AWG DWDM मॉड्यूल |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

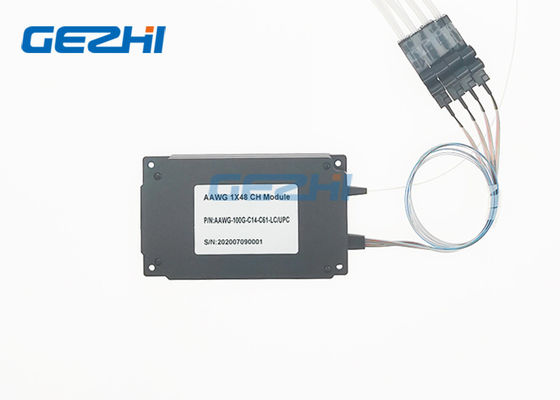

मेट्रो और लंबी दौड़ नेटवर्क के लिए सी-बैंड 40ch 100GHz एथर्मल AWG DWDM मॉड्यूल
GEZHI Dense वेवलेंथ डिवीजन मल्टीप्लेक्स (DWDM) मॉड्यूल, जो एथेरामल एरेयर्ड वेवगाइड (AWG) तकनीक का उपयोग करते हैं।लिंक ट्रैफ़िक के नमूने और निगरानी के लिए मॉड्यूल एक स्प्लिटर (यानी टैप) भी प्रदान कर सकता है।
एथर्मल AWG (AAWG) DWDM मॉड्यूल मानक थर्मल AWG (TAWG) के बराबर प्रदर्शन है, लेकिन स्थिरीकरण के लिए कोई विद्युत शक्ति की आवश्यकता नहीं है।उनका उपयोग थिन फिल्म फिल्टर (फ़िल्टर प्रकार DWDM मॉड्यूल) के लिए प्रत्यक्ष प्रतिस्थापन के रूप में किया जा सकता है, ऐसे मामलों में जहां कोई शक्ति उपलब्ध नहीं है, बाहरी अनुप्रयोगों के लिए -30 से +70 डिग्री तक पहुंच नेटवर्क में भी उपयुक्त है।
विशेषताएं
100-GHz चैनल रिक्ति
वाइड-बैंड डिज़ाइन - पासबैंड में एकरूपता को अधिकतम करता है
गैर-संचालित वितरण नोड्स के लिए एथेर्मल डिज़ाइन।
मानक फाइबर कनेक्टर्स: एससी, एसटी, एफसी, नियंत्रण रेखा या अनुकूलित
कनेक्टर पोलिश: UPC या APC (जैसा लागू हो)
बेनी मॉड्यूल भी उपलब्ध हैं
Mux या Demux के रूप में इस्तेमाल किया जा सकता है
अनुप्रयोग
WDM प्रसारण
WDM आधारित ADM
मेट्रो और लंबी दौड़ का काम करता है
तरंग दैर्ध्य चयनात्मक मार्ग
ऑप्टिकल सिग्नल प्रोसेसिंग
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 40 | 32, 48 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 100 | गीगा | |||
| संदर्भ Passband | -12.5 | 12.5 | गीगा | ||
| तरंग दैर्ध्य सटीकता | -50 | 50 | बजे | आईटीयू ग्रिड के सापेक्ष | |
| 1dB बैंडविड्थ |
0.4 |
एनएम |
एफ-फ्लैट शीर्ष प्रकार |
||
| 3DB बैंडविड्थ |
0.6 |
एनएम | |||
| आईएल | 6 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 25 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 30 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 22 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 40CH AWG DWDM मॉड्यूल |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज़ का बक्सा |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
मेट्रो और लंबी दौड़ नेटवर्क के लिए सी-बैंड 40ch 100GHz एथर्मल AWG DWDM मॉड्यूल
GEZHI Dense वेवलेंथ डिवीजन मल्टीप्लेक्स (DWDM) मॉड्यूल, जो एथेरामल एरेयर्ड वेवगाइड (AWG) तकनीक का उपयोग करते हैं।लिंक ट्रैफ़िक के नमूने और निगरानी के लिए मॉड्यूल एक स्प्लिटर (यानी टैप) भी प्रदान कर सकता है।
एथर्मल AWG (AAWG) DWDM मॉड्यूल मानक थर्मल AWG (TAWG) के बराबर प्रदर्शन है, लेकिन स्थिरीकरण के लिए कोई विद्युत शक्ति की आवश्यकता नहीं है।उनका उपयोग थिन फिल्म फिल्टर (फ़िल्टर प्रकार DWDM मॉड्यूल) के लिए प्रत्यक्ष प्रतिस्थापन के रूप में किया जा सकता है, ऐसे मामलों में जहां कोई शक्ति उपलब्ध नहीं है, बाहरी अनुप्रयोगों के लिए -30 से +70 डिग्री तक पहुंच नेटवर्क में भी उपयुक्त है।
विशेषताएं
100-GHz चैनल रिक्ति
वाइड-बैंड डिज़ाइन - पासबैंड में एकरूपता को अधिकतम करता है
गैर-संचालित वितरण नोड्स के लिए एथेर्मल डिज़ाइन।
मानक फाइबर कनेक्टर्स: एससी, एसटी, एफसी, नियंत्रण रेखा या अनुकूलित
कनेक्टर पोलिश: UPC या APC (जैसा लागू हो)
बेनी मॉड्यूल भी उपलब्ध हैं
Mux या Demux के रूप में इस्तेमाल किया जा सकता है
अनुप्रयोग
WDM प्रसारण
WDM आधारित ADM
मेट्रो और लंबी दौड़ का काम करता है
तरंग दैर्ध्य चयनात्मक मार्ग
ऑप्टिकल सिग्नल प्रोसेसिंग
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 40 | 32, 48 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 100 | गीगा | |||
| संदर्भ Passband | -12.5 | 12.5 | गीगा | ||
| तरंग दैर्ध्य सटीकता | -50 | 50 | बजे | आईटीयू ग्रिड के सापेक्ष | |
| 1dB बैंडविड्थ |
0.4 |
एनएम |
एफ-फ्लैट शीर्ष प्रकार |
||
| 3DB बैंडविड्थ |
0.6 |
एनएम | |||
| आईएल | 6 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 25 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 30 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 22 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
