| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 32CH-AAWG-प्रबंध निदेशक |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
100G AAWG DWDM उपकरण गाऊसी प्रकार दोहरी फाइबर
Gezhi के 100G AAWG DWDM उपकरण गाऊसी प्रकार दोहरे फाइबरएक उच्च घनत्व, कम हानि और स्टैंडअलोन निष्क्रिय ऑप्टिकल मॉड्यूल है।यह एक थर्मल AWG पर आधारित हैगाऊसी अखंड प्रौद्योगिकी।100G AAWG DWDM उपकरण गाऊसी प्रकार दोहरे फाइबर मेट्रो उपयोग और डेटा केंद्र अनुप्रयोगों के लिए एक अल्ट्रा लो-लॉस (अधिकतम: 3.5dB) और उच्च चैनल अलगाव WDM समाधान प्रदान करता है।यह 100G AAWG DWDM उपकरण गाऊसी प्रकार फाइबर हैंडलिंग की दोहरी फाइबर आसानी, लंबी अवधि की विश्वसनीयता और 1U 19 "रैकमाउंट में उत्कृष्ट चैनल अलगाव है, जो बेहतर प्रदर्शन, कम लागत और उच्च चैनल मायने रखता सिस्टम के लिए आदर्श उपकरण है। 100G AAWG। डीडब्ल्यूडीएम उपकरण गॉसियन टाइप ड्यूल फाइबर बिल्ट-इन मक्स + डिमक्स एक यूनिट में, दो नेटवर्क फाइबर पर काम कर रहा है।
|
विशेषताएं |
अनुप्रयोग |
|
|
32CH AAWG DWDM Mux + डिमक्स उपकरण
आदेश की जानकारी
| AWG | एक्स | XX | एक्स | XX | एक्स | XX |
| चैनल रिक्ति | चैनल की संख्या | विन्यास | 1 चैनल | बंडल का प्रकार | इन / आउट कनेक्टर | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 चैनल 44 = 44 चैनल 48 = 48 चैनल
|
एस = एकल फाइबर डी = दोहरी फाइबर |
21 = Ch21 ...... 34 = Ch34 ...... 50 = Ch50 ...... |
आरयू = 19 ”1 यू रैकमाउंट |
0 = कोई नहीं 1 = एफसी / एपीसी 2 = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एस = निर्दिष्ट करें |
DWDM AAWG (एथर्मल एरेडेड वेवगाइड ग्रेटिंग) मॉड्यूल पीएलसी (प्लानेर वेवगाइड) तकनीक पर आधारित एक तरह का निष्क्रिय मॉड्यूल है, जिसे अतिरिक्त बिजली आपूर्ति या तापमान नियंत्रण की आवश्यकता नहीं होती है;पारंपरिक TFF (पतली फिल्म फिल्टर) उत्पादों की तुलना में AAWG में उच्च एकीकरण, अच्छी एकरूपता, कम पीएमडी और कम सम्मिलन के नुकसान हैं।AAWG ग्राहकों को चुनने के लिए कई प्रकार के चैनल, पैकेजिंग के तरीके और विस्तारित पोर्ट प्रदान कर सकता है;वर्तमान में, AAWG के मल्टी-चैनल विशेषताओं के कारण, इसे लंबी दूरी के सिग्नल ट्रांसमिशन जैसे MAN, बैकबोन नेटवर्क और डेटा सेंटर में व्यापक रूप से उपयोग किया जाता है।
विशिष्टता
| पैरामीटर | शर्तेँ | विशेष विवरण | इकाइयों | ||
| मिन। | मैक्स। | ||||
| परिचालन तापमान | ऑपरेटिंग | -5 | 65 | oC | |
| वर्तमान आर्द्रता | ऑपरेटिंग | 5 | 95 | % आरएच | |
| भंडारण तापमान | Non_Operating | -40 | 85 | oC | |
| भंडारण की आर्द्रता | Non_Operating | 5 | 95 | % आरएच | |
| वैकल्पिक विशिष्टता | AWG रूसी AAWG | ||||
| पैरामीटर | स्थिति | ऐनक | इकाइयों | ||
| मिन | प्रकार | मैक्स | |||
| चैनल की संख्या | 2-1 × 32 | ||||
| नंबर चैनल रिक्ति | 100GHz | 100 | गीगा | ||
| चा।केंद्र तरंग दैर्ध्य | आईटीयू आवृत्ति। | सी -बैंड | एनएम | ||
| क्लीयर चैनल पासबैंड | ± 0.1 | एनएम | |||
| तरंग दैर्ध्य स्थिरता | औसत ध्रुवीकरण में सभी चैनलों और तापमान की तरंग दैर्ध्य त्रुटि की अधिकतम सीमा। | ± 0.05 | एनएम | ||
| -1 डीबी -1 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.24 | एनएम | ||
| -3 डीबी -3 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.43 | एनएम | ||
| ITU ग्रिड में ऑप्टिकल सम्मिलन हानि | सभी चैनलों के लिए ITU तरंगदैर्ध्य पर न्यूनतम संचरण के रूप में परिभाषित।प्रत्येक चैनल के लिए, सभी तापमानों और ध्रुवीकरणों पर। | 3.2 | 3.5 | डीबी | |
| आसन्न चैनल अलगाव | ITU ग्रिड तरंगदैर्ध्य पर औसत संचरण से प्रविष्टि हानि अंतर, आसन्न चैनलों के ITU बैंड के भीतर, सभी ध्रुवीकरणों को उच्चतम शक्ति तक पहुंचाता है। | 30 | डीबी | ||
| गैर-आसन्न, चैनल अलगाव | ITU ग्रिड तरंग दैर्ध्य पर औसत संचरण से अंतर हानि अंतर, सभी ध्रुवीकरणों, गैर-निकट चैनलों के ITU बैंड के भीतर। | 40 | डीबी | ||
| कुल चैनल अलगाव |
ITU ग्रिड के भीतर ITU ग्रिड तरंगदैर्ध्य पर औसत संचरण से कुल संचयी सम्मिलन हानि अंतर, ITU बैंड के भीतर सभी ध्रुवीकरण आसन्न चैनलों सहित अन्य सभी चैनलों के। |
33 | डीबी | ||
| सम्मिलन हानि एकरूपता | सभी चैनलों, ध्रुवीकरणों और तापमानों में ITU के भीतर सम्मिलन हानि भिन्नता की अधिकतम सीमा। | 0.8 | 1.0 | डीबी | |
| सम्मिलन हानि तरंग |
किसी भी अधिकतम और ऑप्टिकल नुकसान के किसी भी मिनीमा भर में आईटीयू बैंड, प्रत्येक बंदरगाह पर प्रत्येक चैनल के लिए सीमा बिंदुओं को छोड़कर |
0.4 | 0.5 | डीबी | |
| दिशिकता | इनपुट चैनल n से सत्ता में किसी भी चैनल (चैनल n के अलावा) से बाहर परिलक्षित शक्ति का अनुपात | 50 | डीबी | ||
| ऑप्टिकल वापसी नुकसान | इनपुट और आउटपुट पोर्ट | 40 | डीबी | ||
| PDLPolarization स्पष्ट चैनल बैंड में निर्भर हानि | सबसे खराब स्थिति आईटीयू बैंड में मापा जाता है | 0.3 | 0.5 | डीबी | |
| ध्रुवीकरण मोड फैलाव | 0.5 | ps | |||
| अधिकतम ऑप्टिकल पावर | 23 | dBm | |||
| MUXDEMUX इनपुट आउटपुट मॉनिटरिंग रेंज | -35 | +23 | dBm |

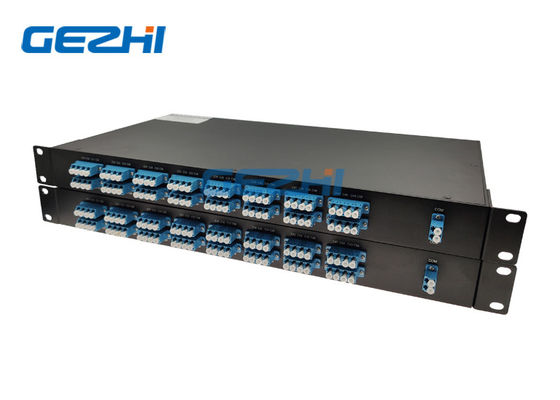

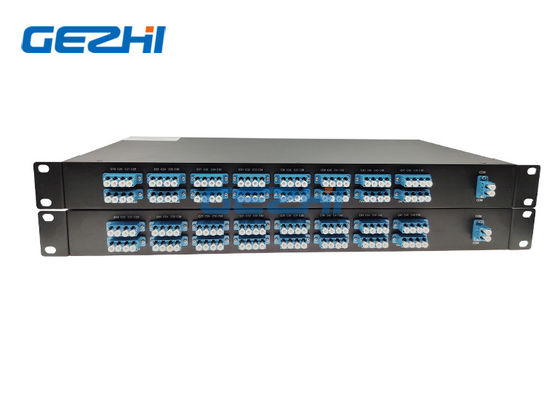

32 चैनल 100Ghz गाऊसी एथेर्मल AWG DWDM दोहरी फाइबर रैक माउंटेबल
दोहरी फाइबर पर 100G AAWG DWDM उपकरण गाऊसी प्रकार संचरण
|
|
