| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 48CH AWG |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

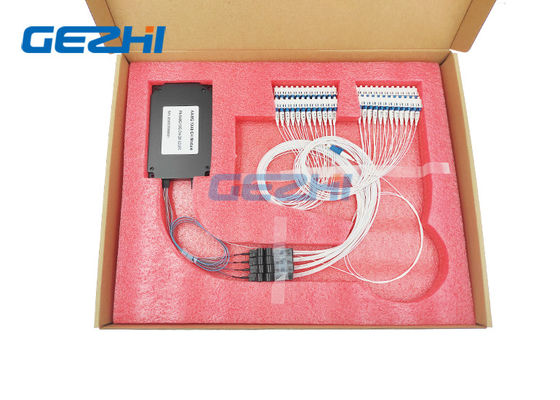

LC / PC कनेक्टर के साथ फ्लैट टॉप टाइप 48 चैनल AWG DWDM मॉड्यूल कम इंसर्शन लॉस
GEZHI कम प्रविष्टि नुकसान 48 चैनल AWG DWDM मॉड्यूल सिलिका-ऑन-सिलिकॉन प्लानर तकनीक द्वारा है।AWG चिप्स जो GEZHI फोटोनिक्स ने DWDM Mux / Demux के लिए उपयोग किए हैं, मेट्रो, लॉन्ग-हॉल और एक्सेस एप्लिकेशन के लिए लक्षित हैं, जहां उत्कृष्ट ऑप्टिकल प्रदर्शन और कम लागत सर्वोपरि है।
विशेषताएं
100-GHz चैनल रिक्ति
वाइड-बैंड डिज़ाइन - पासबैंड में एकरूपता को अधिकतम करता है
Mux या Demux के रूप में इस्तेमाल किया जा सकता है
गैर-संचालित वितरण नोड्स के लिए एथेर्मल डिज़ाइन।
बेनी मॉड्यूल भी उपलब्ध हैं
मानक फाइबर कनेक्टर्स: एससी, एसटी, एफसी, नियंत्रण रेखा या अनुकूलित
कनेक्टर पोलिश: UPC या APC (जैसा लागू हो)
अनुप्रयोग
मेट्रो और लंबी दौड़ का काम करता है
तरंग दैर्ध्य चयनात्मक मार्ग
ऑप्टिकल सिग्नल प्रोसेसिंग
WDM आधारित ADM
WDM प्रसारण
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 40 | 32, 48 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 100 | गीगा | |||
| संदर्भ Passband | -12.5 | 12.5 | गीगा | ||
| तरंग दैर्ध्य सटीकता | -50 | 50 | बजे | आईटीयू ग्रिड के सापेक्ष | |
| 1dB बैंडविड्थ |
0.4 |
एनएम |
एफ-फ्लैट शीर्ष प्रकार |
||
| 3DB बैंडविड्थ |
0.6 |
एनएम | |||
| आईएल | 6 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 25 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 30 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 22 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
|
|
