| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 32CH-AAWG-एस |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

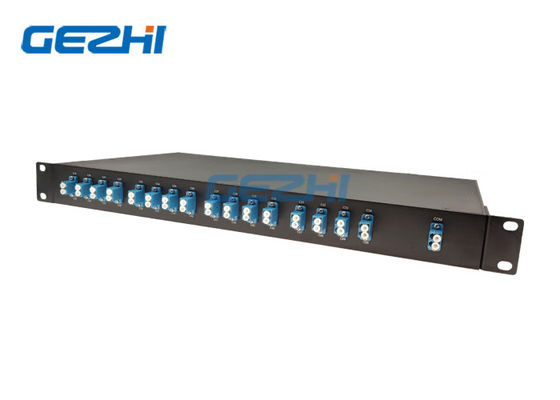

1x32 चैनल AAWG DWDM रैकमाउंट मॉड्यूल
गेझी के 1x32 चैनल AAWG DWDM रैकमाउंट मॉड्यूलएक कम नुकसान, उच्च घनत्व और स्टैंडअलोन निष्क्रिय ऑप्टिकल मॉड्यूल है।यह एथरमल पर आधारित हैएरेव्ड वेवगाइड ग्रेटिंग साथ में गाऊसी अखंड प्रौद्योगिकी।1x32 चैनल AAWG DWDM Rackmount मॉड्यूल मेट्रो एक्सेस और डेटा केंद्र अनुप्रयोगों के लिए एक अल्ट्रा लो-लॉस (अधिकतम: 3.5dB) और उच्च चैनल अलगाव WDM समाधान प्रदान करता है।यह 1x32 चैनल्स AAWG DWDM Rackmount मॉड्यूल आसानी से फाइबर हैंडलिंग, लंबी अवधि की विश्वसनीयता और एक 1U 19 "Rackmount में उत्कृष्ट चैनल अलगाव। 1x32 चैनल AAWG DWDM Rackmount मॉड्यूल एक यूनिट में बनाया गया है, जो एकल नेटवर्क फाइबर पर काम कर रहा है।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | शर्तेँ | विशेष विवरण | इकाइयों | ||
| मिन। | मैक्स। | ||||
| परिचालन तापमान | ऑपरेटिंग | -5 | 65 | oC | |
| वर्तमान आर्द्रता | ऑपरेटिंग | 5 | 95 | % आरएच | |
| भंडारण तापमान | Non_Operating | -40 | 85 | oC | |
| भंडारण की आर्द्रता | Non_Operating | 5 | 95 | % आरएच | |
| वैकल्पिक विशिष्टता | AWG रूसी AAWG | ||||
| पैरामीटर | स्थिति | ऐनक | इकाइयों | ||
| मिन | प्रकार | मैक्स | |||
| चैनल की संख्या | 1-1 × 32 | ||||
| नंबर चैनल रिक्ति | 100GHz | 100 | गीगा | ||
| चा।केंद्र तरंग दैर्ध्य | आईटीयू आवृत्ति। | सी -बैंड | एनएम | ||
| क्लीयर चैनल पासबैंड | ± 0.1 | एनएम | |||
| वैकल्पिक विनिर्देश | |||||
| पैरामीटर | स्थिति | ऐनक | इकाइयों | ||
| मिन | प्रकार | मैक्स | |||
| तरंग दैर्ध्य स्थिरता | औसत ध्रुवीकरण में सभी चैनलों और तापमान की तरंग दैर्ध्य त्रुटि की अधिकतम सीमा। | ± 0.05 | एनएम | ||
| -1 डीबी -1 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.24 | एनएम | ||
| -3 डीबी -3 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.43 | एनएम | ||
| ITU ग्रिड में ऑप्टिकल सम्मिलन हानि | सभी चैनलों के लिए ITU तरंगदैर्ध्य पर न्यूनतम संचरण के रूप में परिभाषित।प्रत्येक चैनल के लिए, सभी तापमानों और ध्रुवीकरणों पर। | 3.2 | 3.5 | डीबी | |
| आसन्न चैनल अलगाव | ITU ग्रिड तरंगदैर्ध्य पर औसत संचरण से प्रविष्टि हानि अंतर, आसन्न चैनलों के ITU बैंड के भीतर, सभी ध्रुवीकरणों को उच्चतम शक्ति तक पहुंचाता है। | 30 | डीबी | ||
| गैर-आसन्न, चैनल अलगाव | ITU ग्रिड तरंग दैर्ध्य पर औसत संचरण से अंतर हानि अंतर, सभी ध्रुवीकरणों, गैर-निकट चैनलों के ITU बैंड के भीतर। | 40 | डीबी | ||
| कुल चैनल अलगाव |
ITU ग्रिड के भीतर ITU ग्रिड तरंगदैर्ध्य पर औसत संचरण से कुल संचयी सम्मिलन हानि अंतर, ITU बैंड के भीतर सभी ध्रुवीकरण आसन्न चैनलों सहित अन्य सभी चैनलों के। |
33 | डीबी | ||
| सम्मिलन हानि एकरूपता | सभी चैनलों, ध्रुवीकरणों और तापमानों में ITU के भीतर सम्मिलन हानि भिन्नता की अधिकतम सीमा। | 0.8 | 1.0 | डीबी | |
| सम्मिलन हानि तरंग |
किसी भी अधिकतम और ऑप्टिकल नुकसान के किसी भी मिनीमा भर में आईटीयू बैंड, प्रत्येक बंदरगाह पर प्रत्येक चैनल के लिए सीमा बिंदुओं को छोड़कर |
0.4 | 0.5 | डीबी | |
| दिशिकता | इनपुट चैनल n से सत्ता में किसी भी चैनल (चैनल n के अलावा) से बाहर परिलक्षित शक्ति का अनुपात | 50 | डीबी | ||
| ऑप्टिकल वापसी नुकसान | इनपुट और आउटपुट पोर्ट | 40 | डीबी | ||
| PDLPolarization स्पष्ट चैनल बैंड में निर्भर हानि | सबसे खराब स्थिति आईटीयू बैंड में मापा जाता है | 0.3 | 0.5 | डीबी | |
| ध्रुवीकरण मोड फैलाव | 0.5 | ps | |||
| अधिकतम ऑप्टिकल पावर | 23 | dBm | |||
| MUXDEMUX इनपुट आउटपुट मॉनिटरिंग रेंज | -35 | +23 | dBm | ||
1x32 चैनल AAWG DWDM रैकमाउंट मॉड्यूल
आदेश की जानकारी
| AWG | एक्स | XX | एक्स | XX | एक्स | XX |
| चैनल रिक्ति | चैनल की संख्या | विन्यास | 1 चैनल | बंडल का प्रकार | इन / आउट कनेक्टर | |
| 1 = 100GHz |
32 = 32Channel 40 = 40 चैनल 44 = 44 चैनल 48 = 48 चैनल
|
एस = एकल फाइबर डी = दोहरी फाइबर |
21 = Ch21 ...... 34 = Ch34 ...... 50 = Ch50 ...... |
आरयू = 19 ”1 यू रैकमाउंट |
0 = कोई नहीं 1 = एफसी / एपीसी 2 = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 अनुसूचित जनजाति / पीसी 6 = अनुसूचित जनजाति / एपीसी 7 = नियंत्रण रेखा / पीसी 8 = नियंत्रण रेखा / एपीसी एस = निर्दिष्ट करें |
कंप्यूटर व उपकरण रखने के लिए रैक व अल्मारियां
