| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 96CH AWG |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

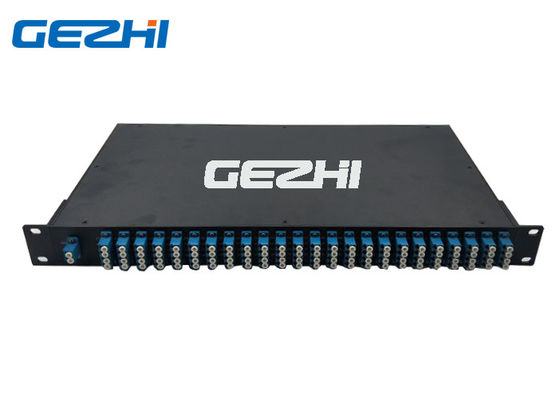

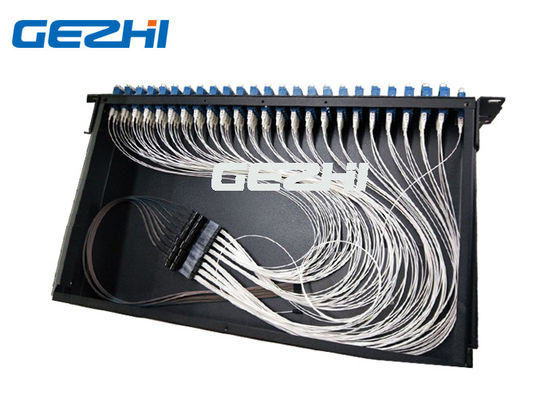

सी-बैंड 96-ch 50GHz एथेरल AWG मक्स / डिमक्स मॉड्यूल विथ गॉसियन टाइप
सिलिकॉन तकनीक पर आधारित सिलिका पर आधारित GEZHI 50Ghz DWDM AAWG (एथर्मल एरेव्ड वेवगाइड ग्रेटिंग) डिवाइस को ITU चैनल स्पेसिंग एप्लिकेशन के लिए डिज़ाइन किया गया है, जहाँ किसी भी विद्युत शक्ति की आवश्यकता नहीं होती है।यह 1526nm से 1565nm तक ITU ग्रिड DWDM तरंग दैर्ध्य की जगह 50GHz या 100GHz चैनल पर संचालित होता है।AAWG DWDM का उपयोग उन पारंपरिक TFF (पतली फिल्म फिल्टर) DWDM उत्पादों को बदलने के लिए किया जा सकता है, जहां कोई शक्ति उपलब्ध नहीं है।कम लागत और उच्च प्रदर्शन इसे मेट्रो और लंबी दौड़ के DWDM अनुप्रयोगों के लिए आदर्श समाधान बनाते हैं।GEZHI अनुकूलित आकार, पोर्ट कॉन्फ़िगरेशन (1310nm और निगरानी पोर्ट उपलब्ध), ऑपरेटिंग तरंग दैर्ध्य, फाइबर प्रकार, फाइबर लंबाई, इनपुट लंबाई और आउटपुट कनेक्टर।
विशेषताएं
वाइड पास बैंड
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
उच्च स्थिरता और विश्वसनीयता
अनुप्रयोग
एक्सेस नेटवर्क
WDM नेटवर्क
दूरसंचार
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 96 | 80, 96 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 50 | गीगा | |||
| 1dB बैंडविड्थ |
0.18 |
एनएम | गॉसियन टाइप | ||
| 3DB बैंडविड्थ |
0.28 |
एनएम | |||
| आईएल | 7 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 22 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 27 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 20 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
चित्रकारी
पैकेज चित्र
|
|
