| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 48CH AAWG |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

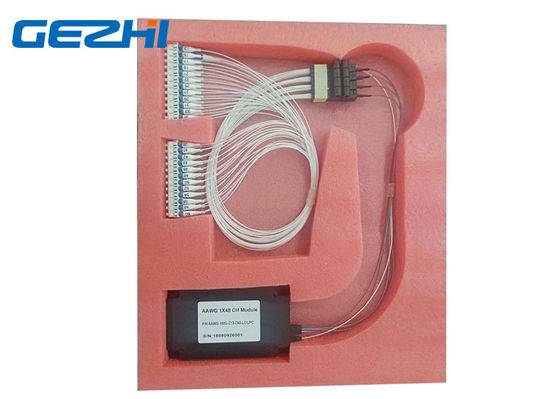

100Ghz 1x48 एथरमल एरेडेड-वेवगाइड ग्रेटिंग DWDM मॉड्यूल C13 से C60 वेवलेंथ
GEZHI 1x48 एथरमल एरेडेड-वेवगाइड ग्रेटिंग डीडब्ल्यूडीएम सिलिका-ऑन-सिलिकॉन प्लॉनर तकनीक द्वारा किया जाता है।AWG चिप्स जो GEZHI DWDM Mux / Demux के लिए उपयोग किए जाते हैं, उन्हें Long-Haul / Metro और एक्सेस एप्लिकेशन के लिए लक्षित किया जाता है, जहाँ बकाया ऑप्टिकल प्रदर्शन और कम लागत सर्वोपरि है।
सरणी-वेवगाइड ग्रेटिंग (AWG) तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर्स और डेमूलिप्लेक्सर्स जिसमें 100 गीगाहर्ट्ज चैनल की जगह है।LC / UPC कनेक्टर के साथ C13 से C60 तरंग दैर्ध्य के लिए तरंग दैर्ध्य।
AAWG सर्किट चिप्स, जो कि प्लांटर lightwave सर्किट (PLC) हैं, को गढ़ा गया है।ये सिलिका-ऑन-सिलिकॉन वेवगाइड असाधारण सामग्री एकरूपता, कम ध्रुवीकरण निर्भरता और कम प्रसार हानि का प्रदर्शन करते हैं।
विशेषताएं
100-GHz चैनल रिक्ति
Mux या Demux के रूप में इस्तेमाल किया जा सकता है
गैर-संचालित वितरण नोड्स के लिए एथेर्मल डिज़ाइन।
वाइड-बैंड डिज़ाइन - पासबैंड में एकरूपता को अधिकतम करता है
मानक फाइबर कनेक्टर्स: एससी, एसटी, एफसी, नियंत्रण रेखा या अनुकूलित
कनेक्टर पोलिश: UPC या APC (जैसा लागू हो)
अनुप्रयोग
WDM प्रसारण
WDM आधारित ADM
ऑप्टिकल सिग्नल प्रोसेसिंग
मेट्रो और लंबी दौड़ का काम करता है
तरंग दैर्ध्य चयनात्मक मार्ग
विशिष्टता
| पैरामीटर | विशेष विवरण | इकाई | टिप्पणी | ||
| मिन | मैक्स | ||||
| इनपुट चैनल | 1 | ||||
| आउटपुट चैनल | 48 | 32, 40 चैनल उपलब्ध हैं | |||
| चैनल रिक्ति | 100 | गीगा | |||
| संदर्भ Passband | -12.5 | 12.5 | गीगा | ||
| तरंग दैर्ध्य सटीकता | -50 | 50 | बजे | आईटीयू ग्रिड के सापेक्ष | |
| 1dB बैंडविड्थ |
0.4 |
एनएम |
एफ-फ्लैट शीर्ष प्रकार |
||
| 3DB बैंडविड्थ |
0.6 |
एनएम | |||
| आईएल | 6 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| आईएल यूएनआई। | 1 | डीबी | |||
| लहर | 0.7 | डीबी | आईटीयू पासबैंड में हानि भिन्नता | ||
| पीडीएल | 0.5 | डीबी | मैक्स।आईटीयू पासबैंड में मूल्य | ||
| निकटवर्ती क्रॉसस्टॉक | 25 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| गैर-आसन्न क्रॉसस्टॉक | 30 | डीबी | आईटीयू पासबैंड में सबसे खराब मामला | ||
| कुल क्रॉसस्टॉक | 22 | डीबी | अन्य सभी चैनलों के संचयी क्रॉसस्टॉक | ||
| हारकर लौटा | 40 | डीबी | |||
| अधिकतम निरंतर ऑप्टिकल शक्ति | 250 | मेगावाट | अधिकतम इनपुट ऑप्टिकल शक्ति | ||
| रंगीन फैलाव (सीडी) | -20 | +20 | पी एस / एनएम | ||
| PMD | 0.5 | ps | |||
|
|
