| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | CCWDM-18CH |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |

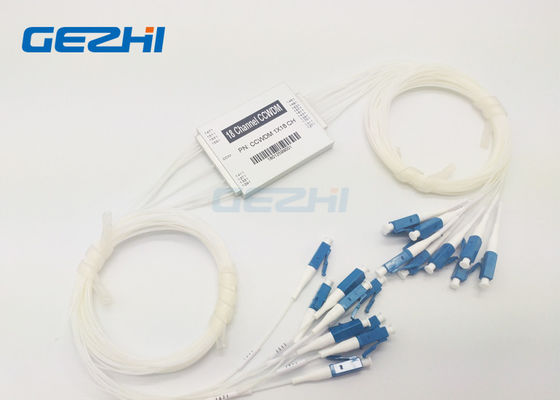

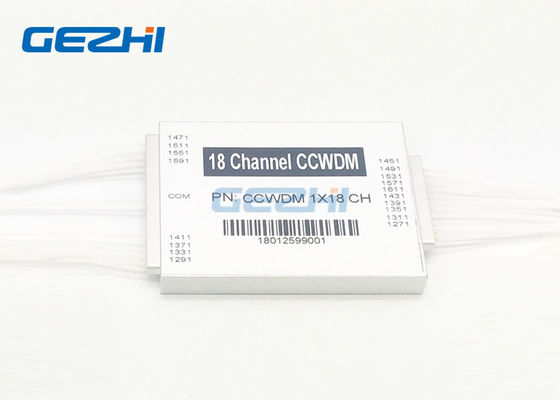

18 चैनल कॉम्पैक्ट CWDM MUX / DEMUX मॉड्यूल
GEZHI से CCWDM मॉड्यूल (कॉम्पैक्ट CWDM) अतिरिक्त फाइबर स्थापित किए बिना अपने फाइबर ऑप्टिक नेटवर्क में क्षमता जोड़ने के लिए है।यह उद्योग के सबसे छोटे पैकेजों में से एक में विरासत फाइबर प्लांट से बढ़ी हुई बैंडविड्थ और बढ़ा हुआ राजस्व प्रदान करता है।CCWDM मॉड्यूल पतली फिल्म फिल्टर तकनीक और मेटल बॉन्डिंग माइक्रो ऑप्टिक पैकेजिंग पर आधारित है।यह 20nm चैनल पर ITU ग्रिड CWDM वेवलेंग्थ की जगह लेती है
1270nm से 1610nm या 1271nm से 1611nm तक।
विशेषताएं | अनुप्रयोग |
|
|
विशेष विवरण
| पैरामीटर | 10 चौ | 12ch | 14 चौ | 16Ch | 18Ch | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1620 | |||||
| चैनल तरंग दैर्ध्य (nm) | 1270,1290, ..., 1590,1610, या 1271,1291, ..., 1591,1611 | |||||
| चैनल रिक्ति (एनएम) | 20 | |||||
| चैनल पासबैंड (nm) | CWL +/- 6.5nm | |||||
| सम्मिलन हानि (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| चैनल रिपल (dB) | ≤0.4 | |||||
| अलगाव (डीबी) | सटा हुआ | > 30 | ||||
| गैर आसन्न | > 40 | |||||
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | |||||
| ध्रुवीकरण निर्भर हानि | ≤0.2 | |||||
| दिशिकता (डीबी) | > 45 | |||||
| रिटर्न लॉस (डीबी) | > 45 | |||||
| अधिकतम पावर हैंडलिंग (mW) | 500 | |||||
| ऑपरेटिंग तापमान (℃) | -5 ~ 70 | |||||
| भंडारण तापमान (℃) | -40 ~ 85 | |||||
| फाइबर प्रकार | G657A1 | |||||
| योजक | TBD | |||||
| पैकेज आयाम (मिमी) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
आदेश की जानकारी
| विन्यास | चैनल नं। | घेंटा प्रकार | रेशा लंबाई | अपकर्ष (मिमी) | योजक |
| सीसी = CCWDM | 10 = 10 चैनल | 0 = 250um | 0 = 0.5m | 1 = L55 x W35 xH8 | 0 = कोई नहीं |
अद्वितीय मुक्त अंतरिक्ष प्रौद्योगिकी
18 चैनल कॉम्पैक्ट CWDM Mux / DEMUX मॉड्यूल फ्री-स्पेस तकनीक को अपनाता है, जो डेटा को वायरलेस तरीके से प्रसारित करने के लिए मुक्त स्थान में प्रकाश प्रसार का उपयोग करता है।डिवाइस के अंदर, आसन्न सिग्नल चैनलों को फाइबर के बजाय समानांतर बीम द्वारा कैस्केड किया जाता है।यह पैकेज बॉक्स के लिए बहुत सारे स्थान बचाता है, और अद्वितीय कारीगरी कम प्रविष्टि नुकसान के साथ CCWDM Mux Demux को भी मदद करती है।
18 चैनल कॉम्पैक्ट CWDM MUX / DEMUX मॉड्यूल
मशीनी चित्रांकन
श्रेणी 1
टाइप 2
पैकेज
|
|
